جزئیات محصول:
پرداخت:
|
| اثبات: | ضد آب ، ضد گرد و غبار | سطح حفاظت: | IP55 |
|---|---|---|---|
| مواد: | فولاد گالوانیزه تک لایه + عایق حرارتی | اندازه خارجی: | W × D × H 650 × 650 × 1150 میلی متر |
| خنک کننده: | بخاری و فن گرما | قفسه استاندارد 19 اینچ: | 10U |
| قفسه باتری: | 2 لایه | روشنایی: | 48 ولت DC ، چراغ LED |
| سیستم نظارت بر محیط زیست: | اختیاری | سوکت سوار: | اختیاری |
| واحد توزیع نیرو: | اختیاری | سیستم یکسوساز: | اختیاری |
| برجسته: | کابینت شبکه در فضای باز,محوطه دیواری |
||

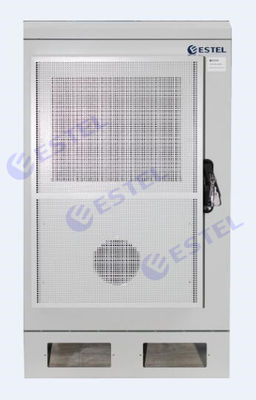

کابینت فضای باز دیوار فولادی / محفظه قطب مجهز به کابینت باتری مجهز به خنک کننده مبدل حرارتی
1 پroduct توضیحات
1.1 ظاهر

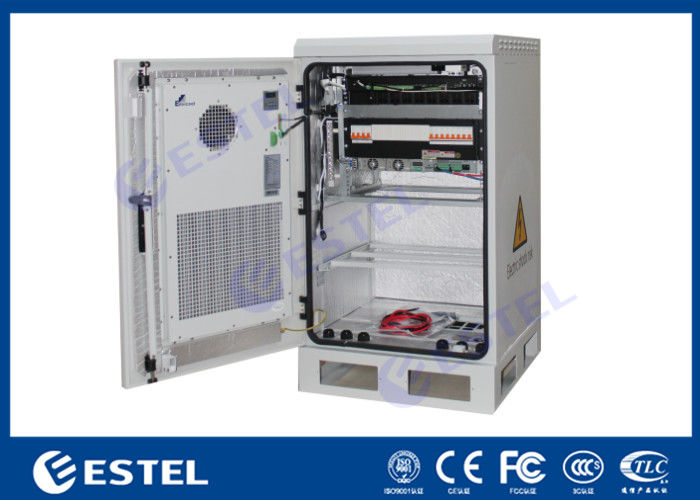

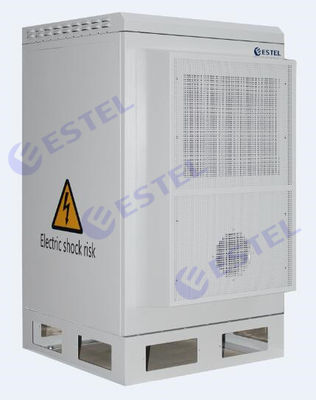

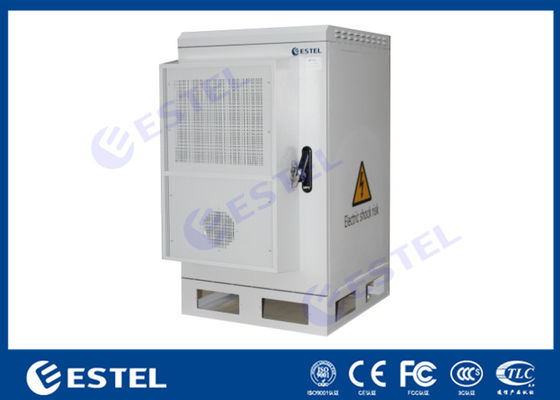

پس از نصب کابینت ، همانطور که در شکل های زیر نشان داده شده است
1.2 پیکربندی کابینت
پیکربندی کابینت یکپارچه در فضای باز این پروژه به شرح زیر است:
| نوع کابینت | پیکربندی | تعداد | مشخصات فنی |
| کابینت اصلی | قفسه استاندارد 19 اینچی | 1 | 10U |
| نگهدارنده باتری | 1 |
2 لایه هر لایه W × D × H 650 × 650 × 200 میلی متر |
|
| اشراق | 1 | 48 ولت DC ، چراغ LED | |
| مبدل حرارتی | 1 |
ولتاژ ورودی: DC48V ظرفیت تبادل حرارت: 120W/K |
|
| فن اضطراری | 2 | 48 ولت DC ، ورودی هوای صفحه پایین | |
| زمینکاری میله مس | 1 | پیچ M6 10 | |
| باسبار | 1 | پیچ M6 10 | |
| واحد توزیع برق AC و DC | 1 |
ورودی AC: 63A/2P*1 ؛ خروجی AC: 63A/2P*1 ؛ ورودی DC: 63A/1P *1 ؛ خروجی DC: 16A/1P*1 ؛ خروجی DC: 10A/1P*3 ؛ خروجی DC: 6A/1P*3 مارک مدار قطع کننده: اشنایدر |
|
| سوکت | 1 | سوکت جهانی 8 بیتی ، 220 ولت 16 آمپر | |
| منبع تغذیه تعبیه شده | 1 |
مدل: NetSure211 C23 DC48V ، 40A ، 1U واحد توزیع *1 ماژول یکسو کننده 20A *2 ماژول نظارت *1 نام تجاری: امرسون |
|
| سیستم نظارت بر محیط زیست | 1 |
1* واحد نظارت بر محیط ، 1U ، ارتباط SNMP ؛ 1* سنسور دود ؛ سنسور آب 1* ؛ 1* سنسور دما و رطوبت ؛ سنسور ترکیبی 1* شیب و ضربه ؛ سنسور درب 1* منبع تغذیه: DC48V |
|
| صفحه آب بندی پایه | 1 | 1 مجموعه شامل 8 قطعه ، 2 بلوک از جلو به عقب |
1.3 اندازه کابینت
اندازه یک کابینت در شکل 3 نشان داده شده است.اندازه خارجی: W × D × H 650 × 650 × 1150 میلی متر
شکل 3
1.4 مواد کابینت
فولاد گالوانیزه تک لایه + عایق حرارتی:
لایه بیرونی: فولاد گالوانیزه 1.5 میلی متر ، لایه داخلی: عایق حرارتی PEF 20 میلی متر
2 نصب کابینت
2.1 باز کردن بسته بندی
کابینت های یکپارچه در فضای باز معمولاً در موارد چوبی بسته بندی می شوند.هنگام جدا کردن بسته ، مراقب باشید تا از آسیب دیدن کابینت جلوگیری شود.
2.2 کف ، دیوارپوش ، مراحل نصب و ابعاد
1) فرود
نمودار جلوه نصب کف
اندازه پایه کابینت و موقعیت سوراخ ثابت پیچ پیچ پایه
2) نصب روی دیوار
نمودار جلوه نصب روی دیوار
مراحل نصب دیوار
نمودار اندازه نصب دیوار
3) قطب
نمودار اثر نصب قطب
مراحل نصب قطب
اندازه قطب
2.3 صفحه آب بندی پایه
اگر نیاز به بستن پایه کابینت دارید ، از صفحه آب بندی پایه (اختیاری) برای بستن شکاف و سوراخ اطراف پایه استفاده کنید.پیچ های نصب ، پیچ های فولادی ضد زنگ M5 در قسمت کابینت هستند (شکل 4 را ببینید).
شکل 4
توجه: در صورتی که فونداسیون سیمانی مسطح نباشد ، توصیه می شود از واشر یا اسپیسر برای تراز کردن پایه کابینت استفاده کنید.
