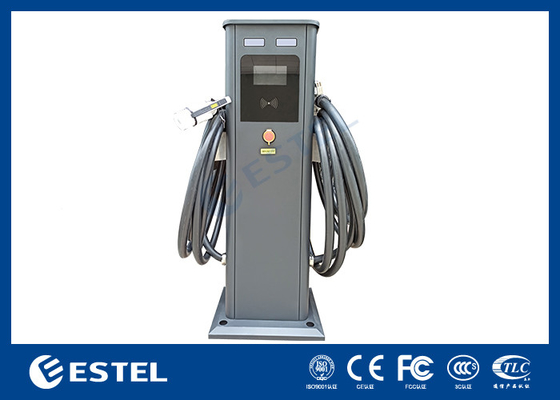

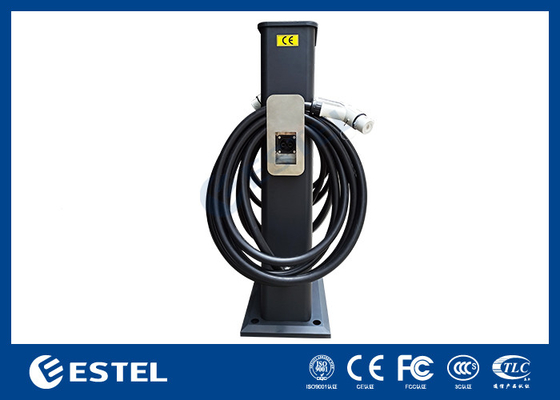

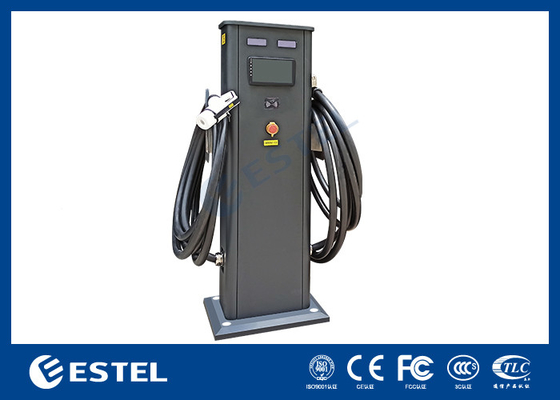

جزئیات محصول:
پرداخت:
|
| ولتاژ ورودی: | 3 فاز 400 ولت 32 آمپر 50/60 هرتز | ولتاژ خروجی: | ۴۰۰ ولت سه فاز |
|---|---|---|---|
| قدرت خروجی: | 11 کیلووات * 2 | جریان خروجی: | 16A*2 |
| تفنگ شارژ: | 1 تفنگ (ccs2) + 1 سوکت | دمای کار: | -30 درجه سانتیگراد ~ 50+ درجه سانتیگراد |
| ارتباط: | WIFI/4G | سطح حفاظت: | IP54 |
| برجسته کردن: | ایستگاه شارژ 5M کابل AC EV,شارژر الکتریکی 22kw فاز 3 در فضای باز,FCC 3 فاز 22kw EV شارژر,Outdoor 3 Phase 22kw EV Charger,FCC 3 Phase 22kw EV Charger |
||
شارژر AC مطابق با SAE J1772، IEC 62196، GB/T20234 است.
پروتکل ارتباطی با سیستم مدیریت مرکزی (CMS) مطابق با OCPP 1.6 بر اساس معماری ARM و سیستم عامل لینوکس / اندروید است.
2مشخصات
| ماده | مشخصات | E3P-22K-A2-16A-EU01 |
| ورودی | ولتاژ ورودی |
۳ فاز ۴۰۰ ولت 32A 50/60 هرتز |
| تولید | ولتاژ خروجی | ۴۰۰ ولت سه فاز |
| قدرت خروجی | 11kW*2 | |
| جریان خروجی | 16A*2 | |
| پروفایل | تفنگ شارژ | 1 تفنگ (ccs2) + 1 سوکت |
| روش نصب | نوع نصب شده روی دیوار یا نوع ایستاده | |
| طول کابل | 5 متر | |
| دمای کار | -30 °C ~ +50 °C | |
| دمای ذخیره سازی | -40 °C ~ +70 °C | |
| رطوبت کاری | ۵ تا ۹۵ درصد | |
| ارتباطات | وای فای/4G | |
| سطح حفاظت | IP54 | |
| استاندارد ایمنی | IEC 61851-1:2017 | |
| پروتکل رابط | OCPP 16 | |
| توقف اضطراری | آره | |
| گواهینامه CE | آره | |
| طراحی امنیتی | حفاظت از ولتاژ بیش از حد / زیر ولتاژ، حفاظت از بیش از حد، حفاظت از مدار کوتاه، حفاظت از نشت جریان، حفاظت از زمین، حفاظت از بیش از حد، حفاظت از برق،حفاظت از سقوط |
3محیط خدمات
4نمودار ابعاد
5وضعیت نصب
شارژر باید بر روی یک پایه بتنی مسطح نصب شود، با ورود کابل اختصاص داده شده.
پایه باید حداقل 150 میلی متر از سطح زمین باشد و شیب عمودی کمتر از 5 درصد باشد.
قسمت پايين شارژر رو با چهار مارشال M14 که توي پايه نصب شده اند ثابت کنيد
حداقل فاصله 100 سانتی متر در اطراف شارژر برای دفع گرما و کار نگه دارید
توصیه می شود که یک آویزان داشته باشید.
اتصال الکتریکی
سیستم تغذیه برق 230V تک فاز است. کابل خارجی را با پایانه های داخلی مطابق با علامت L، N و PE متصل کنید.
6.رفع مشکلات عمومی
| مشکل تيراندازي نه | پدیده نقص | راه حل |
| 1. | نور شاخص روشن نیست |
. من. برق برق برق رو چک کن II. درب را باز کنید تا اتصال 3 قطبی رابط کنترل J12 را بررسی کنید. III. فیوز 2A صفحه کنترل را با مولتی متر بررسی کنید. |
| 2. | نتونستم شارژش کنم |
I. دکمه توقف اضطراری را بررسی کنید. اگر فشار داده شود، آن را در جهت تیر رها کنید. II. چراغ قرمز را بررسی کنید. اگر در نور ثابت باشد، به این معنی است که نقطه شارژ دچار مشکل است. سپس اول قطع کننده را باز کنید و مشکل مربوطه را از بین ببرید.بعد از اینکه مشکل برطرف شد، قطع کننده مدار را ببندید و 1 دقیقه صبر کنید تا نقطه شارژ دوباره راه اندازی شود. |
| 3. | نمی توان کارت RFID را خواند (اگر وجود داشته باشد) | در ورودی را باز کنید و بررسی کنید که آیا پایانه سیگنال 4 قطبی خواننده کارت در تماس خوب است. |
| 4. | خرابی در ارتباط با شمارنده برق (در صورت وجود) | درب عقب را باز کنید و بررسی کنید که آیا کانکتور RS485 از شمارنده در تماس خوب است. |
| 5. | برق در رودخانه به طور مکرر قطع می شود |
I. بررسی کنید که آیا قطع کننده در حال حاضر در حالت خوب است. II. اگر جریان نامی بسیار کوچک باشد، قطع کننده مدار را به یک جریان نامی بزرگتر جایگزین کنید. |
|
هشدار: قبل از کار برقی، کانکتور شارژ را بردارید! مطمئن شوید که قبل از انجام کارهای تعمیر و نگهداری الکتریکی، قطع کننده مدار کابینت شارژر و قطع کننده مدار بالابرد را قطع کنید! |
||
7. آلارم گرم کردن
| نه، نه | صدا | معنی |
| 1 | يه بيگ کوتاه | پروسه شارژ تمام شد |
| 2 | دو تا بيپ کوتاه | خطای آزاد شدن کانتکتور |
| 3 | سه تا بيپ کوتاه | قطع اتصال محافظت زمین بین نقطه شارژ و EV |
| 4 | يک بيگ طولاني و يک بيگ کوتاه | مدار کوتاه CP و PE |
| 5 | يک بيگ طولاني و دو بيگ کوتاه | آلارم جریان متناوب باقیمانده خط برق |
| 6 | يک بيگ طولاني و سه بيگ کوتاه | بررسی شارژ توسط EV متوقف شد |
| 7 | بي بي ثابت | دکمه اضطراری فشار داده شده |
|
يادداشت: *کاربر بلافاصله پروسه شارژ را متوقف کند و از سرویس اورژانسی درخواست کند. |
||

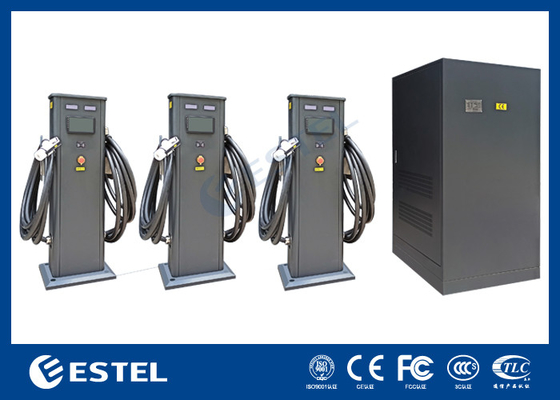

8جزئیات ایستگاه شارژ DC
9ارائه پرونده پروژه
10. بسته بندی
