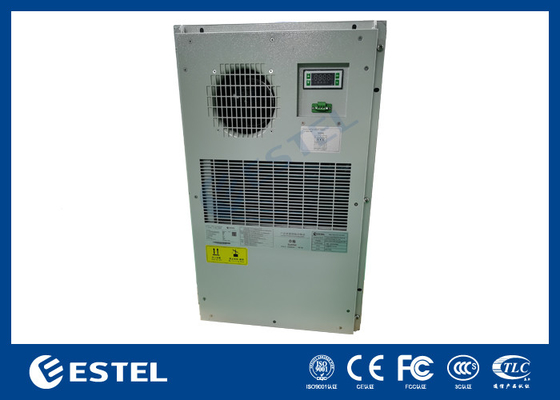

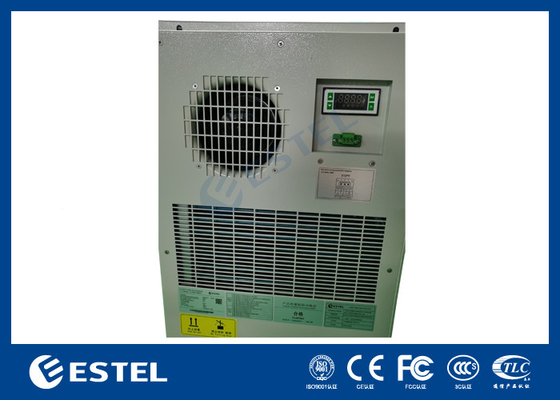

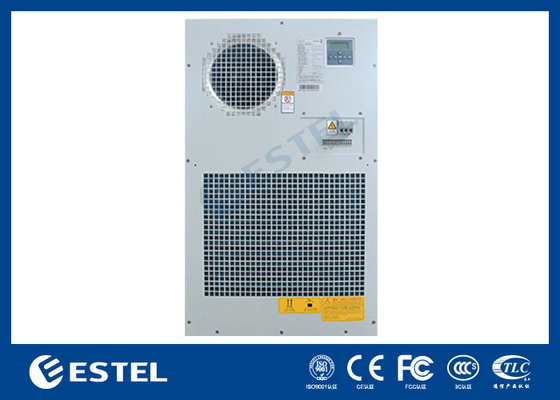

MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی

MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی
MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی

تصویر بزرگ :  MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی

جزئیات محصول:
Place of Origin: China
نام تجاری: Estel
گواهی: CE UL FCC
Model Number: MGA3000/E1
پرداخت:
Minimum Order Quantity: 1 SET
قیمت: USD200-USD1000
Packaging Details: Wooden case
Delivery Time: 10 days
Payment Terms: T/T, Western Union
Supply Ability: 5000
مخاطب
توضیحات محصول جزئیات
Noise Level: ≤60dB Finish: Outdoor type powder coating
Heat Exchanger: 75W/K Rohs Compliant: Yes
Input Voltage: AC 220V±15% 50Hz Installation Mode: door mounted/side mounted
Dimensions: 600mm x 500mm x 400mm Installation Environment: Outdoor telecom enclosure
Power Supply: 220V/50Hz Power: 1300
Color: Grey Power Input: 220VAC
Ip Grade: IP55 Material: Galvanized Steel
Compressor Type: Rotary
برجسته کردن:

کابینت بیرونی AC 3000W,IP55 کابینت مخابراتی,کولر هوای بیرونی 220 ولت

,

IP55 telecom enclosure

,

220V outdoor air conditioner


MGA3000/E1 تهویه مطبوع کابینتی فضای باز محصول تبرید خود توسعه یافته برای کابینت


1. مقدمه

1.1. پیشگفتار
این راهنما، راهنمای نصب، عملکرد، کارکرد و نگهداری روتین تهویه مطبوع کابینتی را معرفی می کند.
لطفاً قبل از استفاده، راهنما را با دقت مطالعه کرده و از دستورالعمل ها و نکات پیروی کنید.
توجه: تمام عملیات این محصول باید توسط مهندسین حرفه ای انجام شود.
1.2. معرفی محصول
تهویه مطبوع نوعی محصول تبرید است که برای کابینت ها خود توسعه یافته است. این محصول در
مکان هایی که گرمای داخلی کابینت بسیار زیاد است، تجهیزات الکترونیکی داخلی به دمای محیط حساس هستند و
باید به طور کامل از داخل و خارج ایزوله شوند، کاربرد دارد. این محصول
دارای عملکردهای متعدد، قابلیت اطمینان بالا است و این ویژگی را دارد که می تواند بدون نیاز به
اشکال زدایی پیچیده پس از روشن شدن، شروع به کار کند.
فن در مسیر هوای چرخه داخلی، هوای گرم را از بالا جذب می کند تا تبادل حرارت هوا را انجام دهد.
توسط پره های اواپراتور و هوای خنک شده را از قسمت زیرین تهویه مطبوع ارسال می کند. با این کار، هوا در
کابینت می تواند برای رسیدن به هدف کاهش دما، به گردش درآید. در همین حال، فن در
مسیر هوای چرخه خارجی، هوای سرد خارجی را از قسمت زیرین جذب می کند و هوای گرم را از قسمت بالا
پس از تبادل حرارت تخلیه می کند.

2. پارامتر محصول

2.1. پارامترهای فناوری محصول
مورد نام واحد پارامتر
ابعاد و نصب ابعاد کلی بدنه (عرضارتفاععمق) mm 784*619*245
  ابعاد کلی شامل mm /
فلنج (عرضارتفاععمق) وزن کیلوگرم 40
  روش نصب   نصب شده روی زمین
  روش نصب   فضای باز
محیط و حفاظت دمای محیط کار °C -40 تا +55
  صدا dB(A) 65
  طول عمر سال >10
  درجه IP   IP55
  مبرد   R134a
  گواهینامه ROHS   بله
  محدوده ولتاژ ورودی   220±15%VAC/50Hz
عملکرد ظرفیت تبرید (L35/L35) W 3000
  توان ورودی تبرید نامی (L35/L35) W 1280
  جریان مبرد نامی (L35/L35) A 5.8
  حداکثر جریان تبرید A 8.5
  ظرفیت حرارتی (اختیاری) W 1000
  حجم هوای گردش داخلی M3/h 900

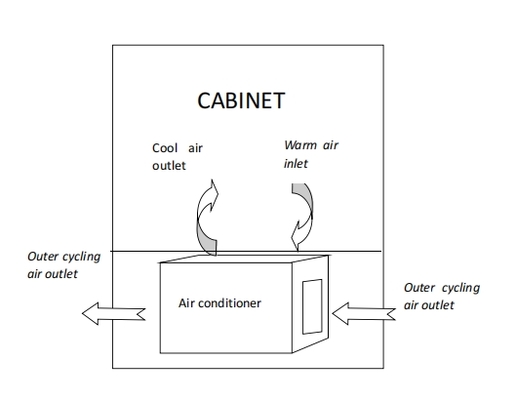

2.2. نمودار نصب

MGA3000/E1 کابینت بیرونی AC 3000W IP55 220V کابینت مخابراتی 0
توجه: نمودار نصب فقط برای مرجع است، طرح نصب خاص باید
با توجه به محیط استفاده واقعی تعیین شود


3. آماده سازی و نصب

3.1. برداشتن بسته بندی و بررسی
1. لطفاً ابزارهای نصب را آماده کنید: چاقو و قیچی و دستکش محافظ بپوشید.
2. لطفاً فیلم بسته بندی و کمربند بسته بندی را بردارید، سپس کارتن را بردارید، هوا را بیرون بیاورید
تهویه.
3. لطفاً لیست پیوست و کیسه های لوازم جانبی را در کارتن بررسی کنید، بررسی کنید که آیا هوا
مدل تهویه درست است.

یادداشت ها:
1. پس از برداشتن بسته بندی بیرونی، لطفاً مطمئن شوید که تهویه مطبوع قرار داده شده است
به صورت عمودی و نه به صورت افقی یا وارونه قرار داده شده است.
2. پس از برداشتن بسته بندی بیرونی، لطفاً با دقت بررسی کنید که آیا ظاهر هوا است
تهویه آسیب دیده یا آلوده به روغن است، اگر ظاهر تهویه مطبوع آشکار است
تغییر شکل یا لکه روغن، لطفاً به موقع با سازنده تماس بگیرید.
3. اگر نیازی به نصب محصول بلافاصله وجود ندارد یا نیاز به حمل و نقل آن به دیگری است
مکان، لطفاً پس از بررسی، تهویه مطبوع را دوباره بسته بندی کنید.
4. توصیه می شود مواد باز کردن بسته بندی را بازیافت کنید.
3.2. نصب مکانیکی
ابزار نصب: پیچ گوشتی فیلیپس
مراحل نصب:
1) محل برش را روی کابینت با توجه به نمودار سوراخ کردن انتخاب کنید، سایه را بردارید
منطقه و سوراخ نصب را ایجاد کنید.
2) فلنج تهویه مطبوع را نزدیک درب کابینت قرار دهید، تهویه مطبوع را روی نصب ثابت کنید
سطح کابینت محکم با پیچ های M5.
3) بررسی کنید که آیا تهویه مطبوع به صورت تراز و محکم نصب شده است یا خیر.
یادداشت ها:
1) بررسی کنید که آیا حلقه زهکشی تهویه مطبوع صاف است یا خیر، در صورتی که زهکشی مسدود شده باشد.
2) هنگام تعیین محل سوراخ نصب در کابینت، باید از ورودی خودداری کنید
و پورت های خروجی هوا در داخل کابینت توسط هیچ یک از اجزای داخل کابینت مسدود نمی شوند و
این دو باید فاصله افقی بیش از 150 میلی متر داشته باشند. در غیر این صورت، مستعد هدایت است
به اتصال کوتاه هوای برگشتی و اثر خنک کننده ضعیف و غیره؛
3) حمل یا جابجایی تهویه مطبوع باید مراقب باشید تا از برخورد و خراش جلوگیری شود
پوشش سطح آن؛

3.3. نصب الکتریکی
(1) پورت ورودی برق
مورد پورت تعریف
زنده L کابل ورودی برق L
خالی N کابل ورودی برق N
زمین PE خط زمین





(2) خروجی آلارم و پورت ورودی سیگنال

مورد پورت تعریف
+ رابط ارتباطی RS485 RS485A پورت های ارتباطی RS485 (+)
- رابط ارتباطی RS485 RS485B پورت های ارتباطی RS485 (-)
گره خشک آلارم عمومی (NO) NO اگر آلارمی وجود نداشته باشد، به طور معمول باز است
گره خشک آلارم عمومی (COM) COM پورت مشترک
گره خشک آلارم عمومی (NC) NC اگر آلارمی وجود نداشته باشد، به طور معمول بسته است

4. عملکرد محصول

4.1. خنک کننده
هنگامی که دمای داخل کابینت بالاتر از دمای شروع تبرید باشد، شروع می شود
تبرید؛ هنگامی که دمای داخل کابینت کمتر از دمای توقف تبرید باشد،
تبرید را متوقف می کند.

پارامتر مقدار پیش فرض محدوده تنظیمات واحد توجه داشته باشید
دمای شروع تبرید 32 [20~40] °C دمای توقف تبرید = دمای شروع تبرید - اختلاف بازگشت تبرید
اختلاف بازگشت تبرید 5 [3~10] °C





4.2. گرمایش(اختیاری)
هنگامی که دمای داخل کابینت کمتر از دمای شروع گرمایش باشد، گرمایش شروع می شود؛
هنگامی که دمای داخل کابینت بالاتر از دمای توقف گرمایش باشد، گرمایش متوقف می شود.

پارامتر مقدار پیش فرض محدوده تنظیمات واحد توجه داشته باشید
دمای شروع گرمایش 5 [-10~15] °C دمای توقف گرمایش = دمای شروع گرمایش + اختلاف بازگشت گرمایش
اختلاف بازگشت گرمایش 10 [3~15] °C




4.3. مانیتور از راه دور
تهویه مطبوع دارای یک رابط ارتباطی RS485 است که از ارتباط MODBUS- RTU پشتیبانی می کند
پروتکل.تهویه مطبوع از طریق ارتباط RS485 با مانیتور بالایی ارتباط برقرار می کند
رابط. یا کاربران می توانند با مشاهده صفحه نمایش، وضعیت عملکرد تهویه مطبوع را بررسی کنند و
پارامترهای عملکرد آن را تغییر دهید.

4.4. کنترل فن خارجی (اختیاری)
با توجه به نیاز اختیاری، فن خارجی (تخلیه هیدروژن / فن اضطراری)19
به طور خودکار چرخه تخلیه هیدروژن و عملکرد تهویه اضطراری را درک می کند.
عملکرد تخلیه هیدروژن (اختیاری):هنگامی که چرخه تخلیه هیدروژن فرا می رسد، تهویه مطبوع شروع می شود
فن تخلیه هیدروژن، سوئیچ کنترل بسته می شود.

پارامتر مقدار پیش فرض محدوده تنظیمات واحد
چرخه 24 [0~72] ساعت
زمان تخلیه 5 [0~10] دقیقه

عملکرد تهویه اضطراری (اختیاری): هنگامی که دمای داخل کابینت بالاتر از
دمای شروع تهویه اضطراری، فن های تهویه اضطراری کار می کنند. هنگامی که دما در داخل
کابینت کمتر از دمای توقف تهویه اضطراری است، فن های تهویه اضطراری متوقف می شوند.

پارامتر مقدار پیش فرض محدوده تنظیمات واحد
دمای شروع 45 [28~50] °C
دمای توقف 42 [25~50] °C





5. صفحه نمایش

5.1. رابط نمایش

شماره. آیکون عملکرد توضیح عملکرد
1 ❄️ در حال اجرا تبرید نشان می دهد که آیا تبرید در حال اجرا است یا خیر
2
