1. شرح FSU
PM5000TT3.0 یک دستگاه FSU (واحد نظارت میدانی) با کارایی بالا و کم هزینه است.
که جمع‌آوری داده‌ها، پردازش پروتکل‌های هوشمند و ارتباطات را ادغام می‌کند.
ماژول.
به عنوان یک DAC (کنترل‌کننده جمع‌آوری داده) هوشمند که در هر مخابرات نصب شده است.
ایستگاه یا ایستگاه پایه در سیستم نظارت بر منبع تغذیه و محیط زیست، FSU
به سنسورهای مختلف برای دریافت داده‌های محیطی مختلف و غیر هوشمند دسترسی دارد.
وضعیت دستگاه‌ها و برقراری ارتباط با دستگاه‌های هوشمند (از جمله سوئیچینگ پاور
منبع تغذیه، BMS باتری لیتیومی، کولر گازی و غیره) از طریق RS232/485، Modbus یا سایر
انواع رابط ارتباطی. FSU داده‌های زیر را در زمان واقعی جمع‌آوری می‌کند و
از طریق رابط B، پروتکل SNMP به مرکز نظارت تحویل می‌دهد.
پارامترهای منبع تغذیه
ولتاژ و جریان منبع تغذیه AC سه فاز
نرخ توان و ضریب توان منبع تغذیه AC
ولتاژ و جریان منبع تغذیه سوئیچینگ -48VDC
وضعیت عملیاتی منبع تغذیه سوئیچینگ هوشمند
ولتاژ شارژ/دشارژ گروه باتری پشتیبان
ولتاژ باتری تک سلولی
دمای سطح باتری تک سلولی
وضعیت عملیاتی کولر گازی هوشمند
کنترل از راه دور کولر گازی هوشمند
وضعیت و کنترل از راه دور ژنراتور دیزل
بیش از 1000 پروتکل دستگاه هوشمند تعبیه شده است
سرور وب تعبیه شده است
وضعیت و کنترل محیط زیست
دما و رطوبت - از طریق سنسور T&H
وضعیت دود - از طریق سنسور دود
تشخیص حرکت - از طریق سنسور غیرفعال دوگانه مادون قرمز و مایکروویو
وضعیت آبگرفتگی - از طریق سنسور آب

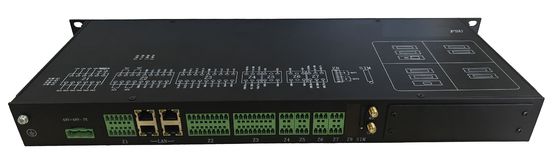

1PM5000 واحد نظارت میدانی
عکس فوری و ذخیره ویدئو - از طریق دوربین IP
کنترل روشنایی از راه دور - از طریق کنترل‌کننده روشنایی
کنترل ورودی از راه دور - از طریق کنترل‌کننده نگهبان ورودی
2. ابعاد FSU
L: 482mm,W: 220mm,H; 44mm
3. محیط عملیاتی FSU
3.1 دمای محیط
دمای عملیاتی: -20℃～60℃
دمای نگهداری و حمل و نقل: -40℃～70℃
3.2 رطوبت محیط
رطوبت نسبی عملیاتی:<95%
رطوبت نسبی نگهداری و حمل و نقل: <95%(40±2℃)
3.3 ارتفاع
<5000m
3.4 سطح حفاظت
IP20
