جزئیات محصول:
پرداخت:
|
| اندازه و مشخصات: | L*W*H 484*250*44mm | حالت نصب کابل: | ورودی دوگانه |
|---|---|---|---|
| سیستم سوکت و شماره: | IEC320 C19 (2) ؛ IEC320 C13 (8) | خط اتصال داخلی: | 16awg ، 14awg ، چوب مس |
| حالت ورودی منبع تغذیه: | سوکت C20 | رنگ صدفی: | مشکی |
| فاصله مرکز سوراخ ثابت: | 465 میلی متر | حالت نصب محصول: | نصب براکت |
| برجسته کردن: | 2x16A واحد PDU قفسه ای متغیر,واحد PDU دو ورودی با قفسه سوئیچ,KN-1 واحد PDU قفسه ای متصل,Dual-Input Switched Rack PDU,KN-1 Switched Rack PDU |
||

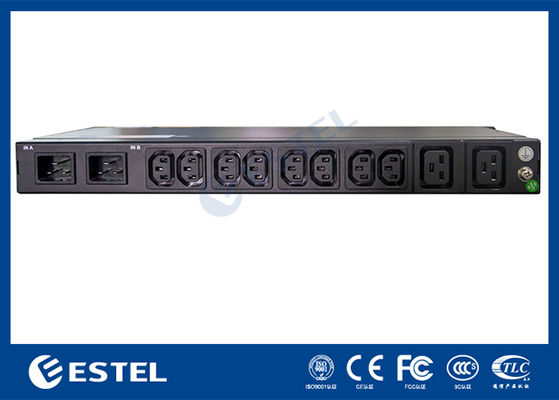

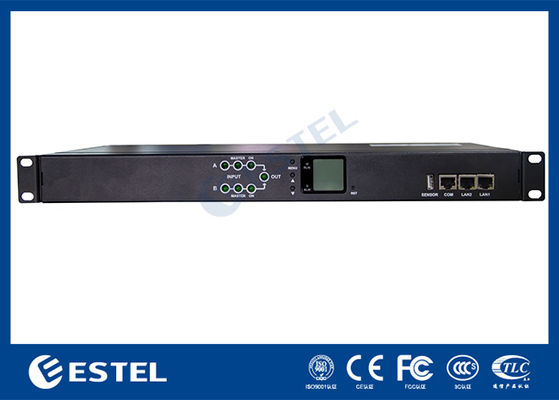

200-240VAC 2x16A واحد توزیع برق دو ورودی سوئیچ شده
1مشخصات محصول واحد توزیع برق
| نام مشتری | نه | توضیحات پارامتر مشخصات محصول | ||
| نام محصول | سوئیچ برق | 1 | سیستم سوکت و شماره | IEC320 C19 (2)؛ IEC320 C13 ((8) |
| مشخصات محصول و مدل | 1h16QPTKN1D1-8E2G | 2 | خط اتصال داخلی | 16AWG، 14AWG، چوب مس |
| کد محصول | 3 | حالت ورودی منبع برق | سوکت C20 | |
| مقدار محصول | 4 | سیستم پلاگین کابل | / | |
| RoHS | بله | 5 | مشخصات کابل | / |
| کد محصول مشتری | / | 6 | حالت نصب کابل | ورودی دوگانه پشت |
| مشخصات و مدل محصول مشتری | 7 |
اتصال کابل |
/ | |
| 8 | رنگ پوسته | سیاه | ||
| توضیحات ویژه محصول | کنترل کننده قابل برداشتن | 9 | اندازه و مشخصات ((L*W*H) | ۴۸۴*۲۵۰*۴۴ میلی متر |
| 10 | فاصله ثابت از مرکز سوراخ | 465 میلی متر | ||
| 11 | طول پوسته آلیاژ آلومینیوم | / | ||
| 12 | حالت نصب محصول | نصب براکت | ||
| 13 | جهت نصب براکت | شکل افقی | ||
| لوازم صنعتی | 4 عدد برای هر پیچ و مغز M6 | 14 | عملکرد نشان دادن کنترل | 1P/16A CB ((از خطا جلوگیری کنید) |
| 15 | عملکرد نظارت بر حفاظت | KN-1 | ||
| شناسایی محصول | نام محصول | سوئیچ برق | ||
| مشخصات و مدل های مشتری | 1h16QPTKN1D1-8E2G | |||
| ولتاژ نامی و جریان | 200-240VAC 2*16A | |||
| علامت صدور گواهینامه ایمنی | / | |||
| لوگو | / | |||
| تولید کننده | استل | |||
2. تولیدات واحد توزیع برق:
3جدول مقایسه عملکرد PDU هوشمند:
| ویژگی ها | توضیحات | پارامترهای عملکرد | KN درجه سری | یادداشت ها | |
| 1 | |||||
| ولتاژ تغذیه کار | ولتاژ مورد نیاز برای عملکرد عادی محصول | AC230V یا AC400V |
√ |
||
| حداکثر جریان ورودی و خروجی | محصولات می توانند به مدت طولانی در حال حاضر |
16A یا 32A یا 3x16A یا 3x32A |
√ | ||
| فرکانس قدرت عملیاتی | ولتاژ مورد نیاز برای عملکرد عادی محصول | ۴۷ تا ۶۳ هرتز | √ | ||
| رابط دسترسی | پورت شبکه | نظارت بر دسترسی از طریق اترنت یا LAN | سازگاری شبکه 10/100Mb | √ | |
| پورت شبکه | بندر هم سطح | سوئیچ شبکه داخلی | رزرو کردن | ||
| پورت سریال | دسترسی از طریق نظارت بر پورت سریال | رابط RS485 | √ | ||
| رابط RS232 (یک رابط RS485 را انتخاب کنید) | √ | انتخاب | |||
| رابط محیطی | رابط سنسور | رابط RS485 | √ | ||
| روش مصاحبه |
http/ HTTPS |
دسترسی به حالت مرورگر | سازگار با IE ، فایرفاکس و سایر مرورگرهای محبوب هسته ای ، پشتیبانی از SSL | √ | |
| TELNET | دسترسی ساده به خط فرمان | / | √ | ||
| SSH | دسترسی خط فرمان رمزگذاری شده | از نسخه SSHv2 پشتیبانی کنید | √ | ||
| SNMP | پشتیبانی از پروتکل مدیریت شبکه واحد | سازگار با نسخه های پروتکل مانند SNMPv1/v2c/v3 | √ | ||
| سازگاری سیستم عامل | از چندین سیستم عامل پشتیبانی می کند | ترمینال نظارت با سیستم عامل های اصلی مانند Windows//win7/linux سازگار است | √ | ||
| توسعه ثانویه | برای یکپارچه سازی سیستم مشتری | توافق توسعه TELNET، SSH | √ | ||
| RS485 | پشتیبانی از سفارشی سازی قرارداد مشتری | √ | |||
| ارتقاء نرم افزار | بارگذاری نرم افزار مدیریت | به روزرسانی نرم افزار مدیریت پشتیبانی | √ | ||
| کنترل | کنترل هر خروجی در و خاموش | هر ظرفیت شکستن خروجی 16A 250VAC | |||
| قدرت بالا و پایین به ترتیب | فاصله زمان خاموش شدن متوالی 0.5s ، فاصله زمان روشن شدن متوالی 1 ~ 60s را می توان تنظیم کرد تا مانع از همزمان روشن شدن تجهیزات برق شودو کل خط ترمز روشن نیست | ||||
| برق خاموش شد | پس از خاموش کردن و راه اندازی مجدد ورودی PDU، وضعیت هر سوئیچ خروجی حالت اصلی خود را حفظ می کند. | ||||
| نظارت | هر حالت فیوز خروجی را شناسایی کنید | می تواند تشخیص دهد که فیوز قطع شده است یا سوئیچ خروجی به درستی روشن و خاموش نمی شود | |||
| ولتاژ ورودی مانیتور |
رزولوشن: 1V دقت: ± 1٪ + 1 کلمه محدوده: 90 ~ 350 ولت |
√ | |||
| نظارت بر کل جریان ورودی و خروجی |
رزولوشن: 0.1 دقت: ± 1٪ + 1 کلمه محدوده اندازه گیری: 0.1 ~ 40A |
√ | |||
| هر جریان خروجی را کنترل کنید |
رزولوشن: 0.1 دقت: ± 1٪ + 1 کلمه محدوده اندازه گیری: 0.1 ~ 20A |
||||
|
هر انرژی الکتریکی را کنترل کنید |
رزولوشن: 0.1KW · H دقت: سطح 1 |
||||
| هر قدرت فعال رو کنترل کنيد |
رزولوشن: 1W دقت: ± 1٪ + 1 کلمه |
||||
| هر فاکتور قدرت رو کنترل کن |
رزولوشن: 0001 دقت: ±1%+3 کلمه |
||||
| نظارت بر قدرت کل |
رزولوشن: 0.1KW · H دقت: سطح 1 |
√ | |||
| وضعیت قطع کننده مانیتور | / | نه، اما اختیاری | |||
| نظارت بر دمای محیط |
رزولوشن: 1 °C دقت: ± 1٪ + 1 کلمه محدوده اندازه گیری: -30~100°C |
نه، اما اختیاری | |||
| نظارت بر رطوبت محیطی |
رزولوشن: 1٪ دقت: ± 1٪ + 1 کلمه محدوده اندازه گیری: 01-99٪ |
نه، اما اختیاری | |||
| نظارت بر دود محیط زیست | حداکثر ۲۵ متر مربع | نه، اما اختیاری | |||
| نظارت بر سیل های محیطی | می تواند محیط شبنم، غوطه ور شدن در آب را نظارت کند | نه، اما اختیاری | |||
| نظارت مادون قرمز بر کارکنان محیط زیست وارد | حداکثر فاصله تشخیص 16 متر | نه، اما اختیاری | |||
| نظارت بر درب و پنجره | حداقل فاصله باز شدن 5mm موثر | نه، اما اختیاری | |||
| نظارت بر نقص ضد افزایش و حفاظت از صاعقه | بر استفاده عادی از محصول پس از خرابی تاثیر نمی گذارد | نه، اما اختیاری | |||
| محدوده هشدار | محدوده کل جریان | شناسایی اتوماتیک محدودیت ها | √ | ||
| هر محدوده جریان خروجی | شناسایی اتوماتیک محدودیت ها | ||||
| محدودیت های دمای محیط زیست | شناسایی اتوماتیک محدودیت ها | √ | |||
| محدودیت رطوبت محیطی | شناسایی اتوماتیک محدودیت ها | √ | |||
| خروجی آژیر | هر آلارم فیوز |
حالت هشدار محلی PS/PN: بازرسی محل هشدار PDU، خروجی صدا و نور، تماس خشک. حالت هشدار از راه دور PN: ایمیل، SMS، SNMP TRAP، WEB page prompt، TELNET/SSH prompt |
|||
| هر آژیر محدودی جریان خروجی | |||||
| هشدار اضافه بار جریان کل | √ | ||||
| آژیر بیش از حد دما | نه، اما اختیاری | ||||
| هشدار حد رطوبت | نه، اما اختیاری | ||||
| آژیر دود | نه، اما اختیاری | ||||
| آژیر سیلاب | نه، اما اختیاری | ||||
| مردم وارد آلارم میشن | حالت هشدار از راه دور PN: ایمیل، SMS، SNMP TRAP، WEB page prompt، TELNET/SSH prompt | نه، اما اختیاری | |||
| آلارم درب / پنجره باز | نه، اما اختیاری | ||||
| هشدار ضد افزایش و شکست برق | نه، اما اختیاری | ||||
| صفحه نمایش، دستورالعمل ها | شاخص خروجی | یک خروجی برای هر شاخص | نه، اما اختیاری | ||
| صفحه نمایش LCD | نمایش ولتاژ فعلی، نمایش اطلاعات محصول، اطلاعات هشدار | √ | |||
| صفحه نمایش لوله دیجیتال | نمایش ولتاژ فعلی، نمایش اطلاعات محصول، اطلاعات هشدار | ||||
| کار کردن منوی کلید | اطلاعات جستجو | اطلاعات محصول، اطلاعات هشدار، جریان و غیره را نمایش می دهد. | √ | ||
| صداي آلارم روشن / خاموش و تماس خشك | خاموش کردن / روشن کردن صدا هشدار و خروجی تماس خشک. خروجی تماس خشک دو گزینه دارد، به طور معمول باز و به طور معمول بسته. غیر فعال، تماس می تواند به 2A 250VAC متصل شود. | √ | |||
| حفاظت | صاعقه |
حالت دیفرانسیل: ± 2kV حالت معمول: ± 2KV از طریق ترافیک: 3KA جریان تخلیه: 5KA |
نه، اما اختیاری | ||
| هرکدوم با فيوز |
نیروی شکستن لوله ایمنی 1500A برای جلوگیری از قطع خط اصلی، فاجعه در تجهیزات برق و خطوط رخ می دهد و فیوز می تواند با 0.1 ~ 16A مجهز باشد |
نه، اما اختیاری | |||
| حفاظت از قطع کننده مدار | تغییر منبع برق برای جلوگیری از مدار کوتاه بر خط اصلی تاثیر می گذارد، برای جلوگیری از تجهیزات الکتریکی بیش از حد فاجعه بار، شکستن نیروی 5000A | نه، اما اختیاری | |||
| حفاظت از اضافه بار قابل بازیافت | جلوگیری از بارگذاری بیش از حد از تجهیزات الکتریکی و بلایای طبیعی | نه، اما اختیاری | |||
| ثبت | گزارش هشدار | گزارش هشدار چرخه ای، شما می توانید پرس و جو، صادرات، ذخیره، حذف | √ | ||
| مدیریت | مقام مدیریت کاربر | تمایز بین حقوق مدیر و حقوق عمومی پرسنل | √ | ||
| مدیریت گروه تولید | / | √ | |||
| همگام سازی ساعت | ساعت سیستم محصول درست | √ | |||
| مدیریت نامگذاری شده | پشتیبانی از عملیات نامگذاری مانند PDU ، بیت های خروجی و سنسورها برای مدیریت آسان | √ | |||
| تشخیص هوشمندانه | خروجی شناسایی هوشمند | به طور خودکار فرمت خروجی، تعداد ارقام را شناسایی کنید | √ | ||
| سنسور شناسایی هوشمند | نیازی به تعریف رابط سنسور نیست. دسترسی می تواند نوع و مقدار سنسور را شناسایی کند. | √ | |||
| محدودیت های شناسایی هوشمند | هنگامی که محدوده خارج از محدوده است، تنظیمات باطل است | √ | |||
| شناسایی هوشمندانه حداکثر جریان خروجی محصول و قدرت دستگاه دسترسی به محصول | به مدیران کمک می کند تا تعداد یا نوع دسترسی به محصول را کنترل کنند | √ | |||
| شناسایی هوشمند فاکتور قدرت | کمک به مشتریان برای درک مصرف انرژی تجهیزات مشتری و می تواند به عنوان یک مرجع برای مصرف انرژی استفاده شود | √ | |||
| دسترسی به سنسور | 1 تا 8 نوع حسگر یکسان یا متفاوت در یک زمان متصل شده اند | دسترسی به سنسورها، گسترش و انعطاف پذیری برای طراحی سنسورهای جدید بر اساس نیازهای جدید مشتری | √ | نه، اما اختیاری | |
