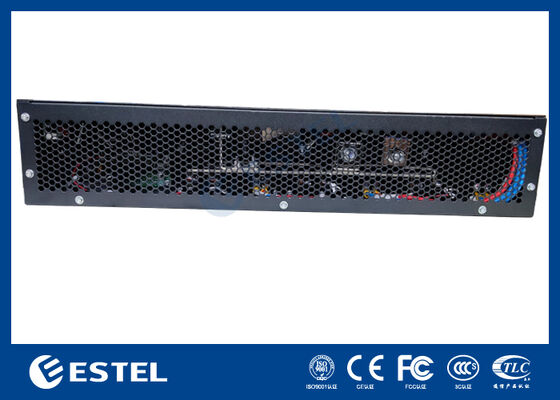

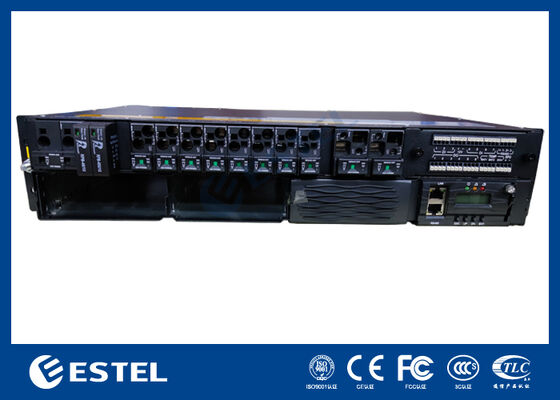

سیستم برق DC با ظرفیت بالا 9kW 2U، اصلاح کننده های ماژولار 3000W، ورودی AC گسترده، > 96% کارایی

خلاصه ی محصول

سیستم برق ثابت 9kW 2U نصب شده بر روی قفسه یک راه حل با ظرفیت بالا است که برای شبکه های مخابراتی، مراکز داده و تاسیسات صنعتی که نیاز به منبع ثابت قابل اعتماد دارند طراحی شده است.از ورودی تک فاز 220VAC پشتیبانی می کند، ارائه یک خروجی ثابت 43 تا 58VDC با یک ارزش نامی 53.5VDC. با حداکثر ظرفیت 9kW،این سیستم قدرت کافی برای کاربردهای بزرگ را تضمین می کند در حالی که کارایی بالای 96٪ را حفظ می کند..

این سیستم شامل حداکثر 3 ماژول اصلاح کننده ((N + 1 redundancy) است که هر کدام با قدرت 3000W و وزن ≤2kg هستند. این ماژول ها دارای خنک کننده اجباری، عامل قدرت بالا ≥0 هستند.99، و THD ≤ 5٪، که تبدیل انرژی DC تمیز و پایدار را تضمین می کند. با نگهداری جلو، ورودی کابل بالا و محافظت IP20، طراحی اولویت ایمنی، قابلیت نگهداری،و سهولت ادغام در قفسه های 19 اینچی.

توزیع DC شامل قطع کننده های باتری 2 * 125A و4*32A+4*50Aقطع کننده های بار، که مدیریت بار انعطاف پذیر و ایمن را فراهم می کند. کنترل کننده هوشمند از 3 ورودی آنالوگ، 7 ورودی دیجیتال، 6 آژیر تماس خشک پشتیبانی می کند.و ارتباطات از راه دور از طریق RS232/485 و SNMPنظارت محلی از طریق صفحه نمایش LCD فعال می شود.

این واحد برای محیط های چالش برانگیز ساخته شده است و از 40 درجه سانتیگراد تا 65 درجه سانتیگراد کار می کند، با رطوبت 5٪ 95٪ مقاومت می کند و در ارتفاع تا 3000 متر عملکرد پایدار را حفظ می کند.با معماری ماژولار و عملکرد قوی، سیستم برق 9kW 3U DC یک انتخاب ایده آل برای زیرساخت های حیاتی است که نیاز به راه حل های انرژی مقیاس پذیر و قابل اعتماد دارند.

سیستم

• ابعاد: 482.0 ((W) × 350.0 ((D) × 2U ((H)

• وزن: ≤20 کیلوگرم (بدون اصلاح کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: بر روی قفسه 19 اینچی یا داخل کابینت نصب می شود

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری جلویی، تغییر درجه ماژول پشتیبانی

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: 220VAC تک فاز

• ظرفیت ورودی: 2×63A/1P

• فرکانس ورودی: 4566 هرتز، ارزش نامی: 50 هرتز/60 هرتز

• SPD AC: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: ¥43 ~ ¥58VDC، ارزش نامی: ¥53.5VDC

• حداکثر ظرفیت:9kW ((3*3kw، N+1 افزوده)

• قطعات باتری: 2×125A/1P

• قطع کننده های بار: LLVD: هیچ؛ BLVD: 4×32A/1PN+4×40A/1PN

• SPD DC: 10kA، 8/20μs

اصلاح کننده

• ولتاژ ورودی: 85VAC ~ 300VAC، 220VAC

• کارایی: >96%

• قدرت نامی: 3000W (176 ¢ 300VAC)

• دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)

• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• فاکتور قدرت: ≥0.99

• THD: ≤5٪

• خروجی DC: ¥43 ~ ¥58VDC، نامگذاری ¥53.5VDC، حداکثر 55A

کنترل کننده

• ورودی سیگنال: 3 AI (2 دمای باتری، 1 دمای محیط) ، 7 DI

• خروجی آژیر: 6 تماس خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط زیست

• دمای عملیاتی: 40 °C ~ + 65 °C (طاقت کامل کمتر از 50 °C)

• دمای ذخیره سازی: 40 °C ~ + 70 °C

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر فشرده سازی)

• ارتفاع: 0 ~ 3000m (اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.)
