خروجی سیستم برق متناوب 4U برای شبکه های مخابراتی و زیرساخت های ارتباطی
جزئیات محصول
سیستم صاف کننده کامپکت مخابراتی 4U
,سیستم برق ثابت برای شبکه های مخابراتی
,تامین برق زیرساخت های ارتباطی

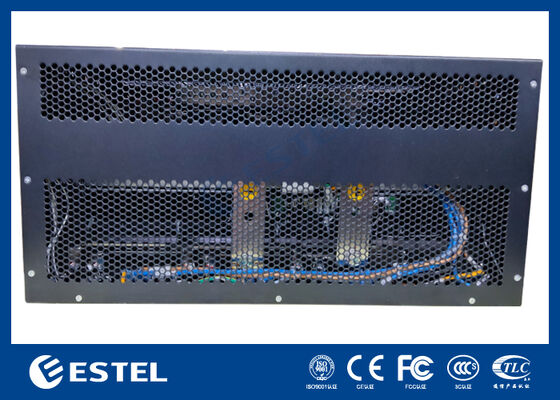

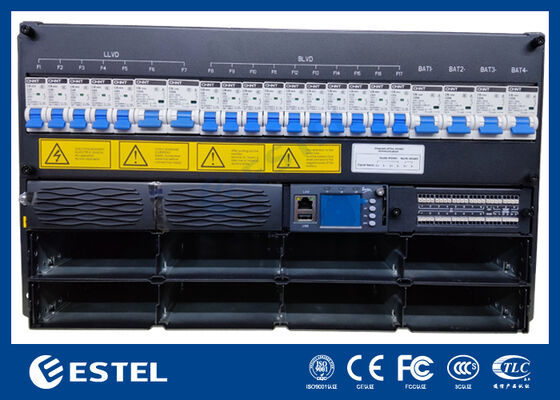

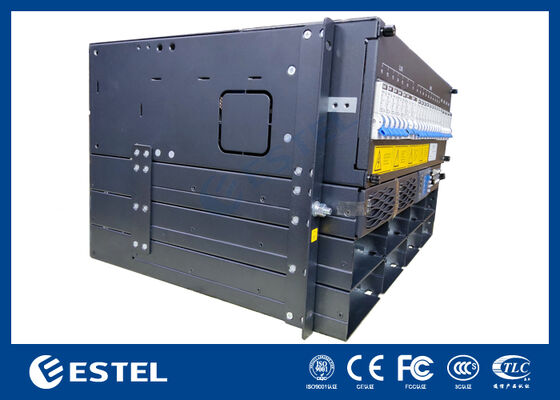

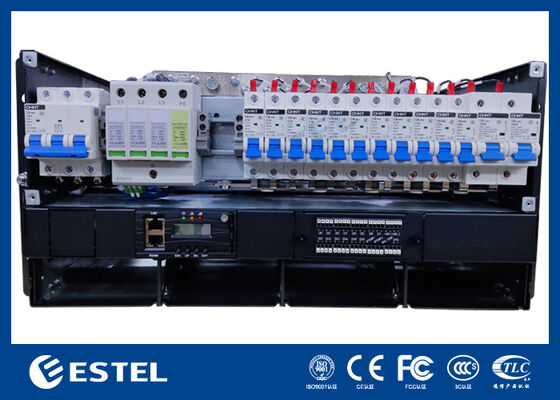

خروجی سیستم برق متناوب 4U برای شبکه های مخابراتی و زیرساخت های ارتباطی
مشخصات محصول: سیستم برق متناوب 4U
ET48100-G5F24 یک سیستم برق 4U DC با عملکرد بالا است که قدرت قابل اعتماد و کارآمد را برای زیرساخت های مهم مخابرات و ارتباطات فراهم می کند.با طیف گسترده ای از ولتاژ ورودی AC (85-200VAC) و نرخ کارایی قوی بیش از 96٪، این سیستم قدرت پایدار را به ایستگاه های پایه بی سیم، شبکه های انتقال و سیستم های ارتباطی شرکت ارائه می دهد. طراحی دسترسی جلویی امکان نصب و نگهداری آسان را فراهم می کند.در حالی که ماژول های تنظیم کننده و کنترل کننده قابل تعویض گرم آن حداقل زمان خرابی را برای تعمیرات تضمین می کنندمدیریت باتری هوشمند همچنین طول عمر باتری را افزایش می دهد و آن را برای عملیات طولانی مدت انتخاب هوشمند می کند.
ویژگی های اصلی سیستم برق 4U DC
طراحی فشرده 4U برای صرفه جویی در فضا و کاهش هزینه های نصب
مدیریت کابل دسترسی جلویی برای آسان سازی و نگهداری
پشتیبانی از طیف گسترده ای از ولتاژ ورودی (85-200VAC) ، سازگار با شرایط مختلف شبکه
ماژول های اصلاح کننده قابل تعویض گرم و کنترل کننده برای نگهداری سریع بدون وقفه سیستم
مدیریت باتری پیشرفته برای اطمینان از عمر طولانی باتری و استفاده کارآمد
پورت های ارتباطی چندگانه (LAN، RS485، SNMP) برای نظارت و مدیریت از راه دور انعطاف پذیر
مشخصات فنی
|
سیستم |
|
|
ابعاد |
482.0 ((W) × 250.6 ((D) × 4U ((H) |
|
وزن |
18 کیلوگرم (بدون اصلاح کننده) |
|
حالت خنک کننده |
خنک سازی طبیعی |
|
نصب |
قفسه یا کابینت 19 اینچی |
|
ورودی AC |
220VAC، تک فاز |
|
توزیع AC |
|
|
ظرفیت ورودی |
62A/2P |
|
فرکانس ورودی |
45 تا 65 هرتز (50/60 هرتز) |
|
SPD AC |
20kA، 40kA، 8/20μs |
|
ولتاژ خروجی |
-42~58VDC، نامی: -52.5VDC |
|
حداکثر ظرفیت |
6kW (2 x 2kW اصلاح کننده) |
|
اصلاح کننده |
|
|
قدرت نامی |
2000W (176-200VAC) |
|
دمای کار |
-40°C تا +75°C (حمل کامل کمتر از 50°C) |
|
حالت خنک کننده |
خنک سازی اجباری |
|
ابعاد |
106.5mm ((W) x 286mm ((D) x 41.5mm ((H) (1U) |
|
کنترل کننده |
|
|
بنادر ارتباطی |
LAN، RS485، SNMP |
|
حالت نمایش |
صفحه LCD |
|
دمای کار |
-40°C تا +70°C |
|
دمای ذخیره سازی |
-40°C تا +70°C |
|
رطوبت عملیاتی |
۵ تا ۹۵٪ (غیر فشرده سازی) |
دستورالعمل های عملیاتی
نصب:
سیستم برق ET48100- G5F24 را در یک قفسه 19 اینچی یا داخل یک کابینت مناسب نصب کنید. اطمینان حاصل کنید که فضای کافی برای جریان هوا و خنک سازی مناسب وجود دارد.
ورودی AC را به یک منبع برق ثابت تک فاز 220VAC متصل کنید. اطمینان حاصل کنید که منبع برق با محدوده ولتاژ ورودی 85-200VAC مطابقت دارد.
اتصال کابل:
اطمینان حاصل کنید که AC، باتری و سیم کشی بار به طور ایمن و مناسب متصل شده است. این سیستم اجازه می دهد تا دسترسی به تمام اتصال کابل ها را فراهم کند، نصب و نگهداری را راحت تر کند.
برای اتصالات باتری، قطب درست و رتبه بندی (2 × 125A قطعات باتری) را برای جلوگیری از هر گونه خطرات الکتریکی اطمینان حاصل کنید.
نظارت و کنترل از راه دور:
از پورت های ارتباطی LAN، RS485 یا SNMP برای اتصال سیستم به یک سیستم نظارت از راه دور استفاده کنید. این به شما امکان می دهد عملکرد را نظارت کنید، هشدارها را دریافت کنید و از راه دور مشکلاتی را حل کنید،به حداقل رساندن نیاز به مداخله در محل.
این سیستم با نرم افزار نظارت استاندارد صنعت سازگار است، که می تواند به ردیابی مصرف برق، وضعیت باتری و هرگونه مشکل بالقوه کمک کند.
اجزای قابل تعویض گرم:
ماژول های تنظیم کننده و کنترل کننده را می توان در حالی که سیستم در حال کار است، تعویض کرد.به سادگی ماژول معیوب را حذف کنید و آن را با یکی جدید بدون خاموش کردن کل سیستم جایگزین کنیداین کار تضمین می کند که کار مداوم با حداقل زمان توقف انجام شود.
شرایط محیط زیست:
سیستم در محدوده دما از -40°C تا +75°C (کمتر از 50°C برای قدرت کامل) کار می کند، بنابراین اطمینان حاصل کنید که محیط کار در این محدوده باقی می ماند تا از گرم شدن بیش از حد جلوگیری شود.
سطح رطوبت را بین ۵ تا ۹۵٪ (غیر منجمد) نگه دارید تا از هرگونه مشکل مربوط به رطوبت جلوگیری شود.
-
