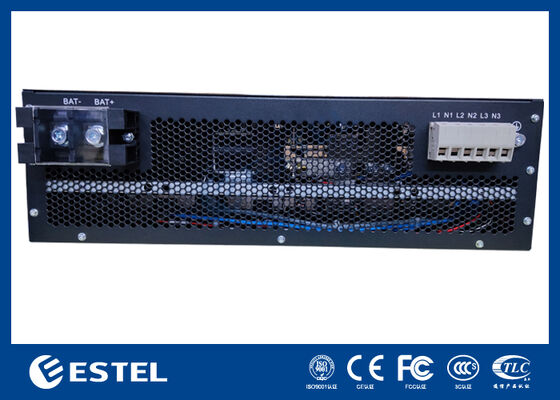

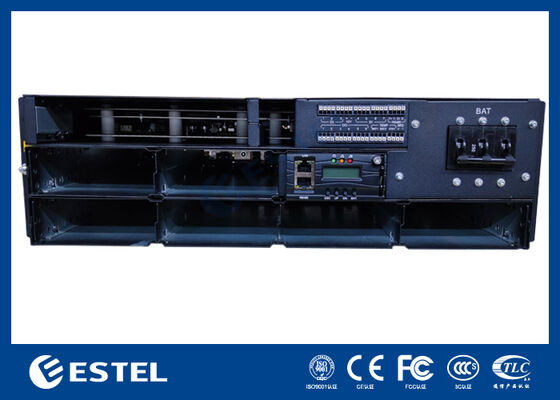

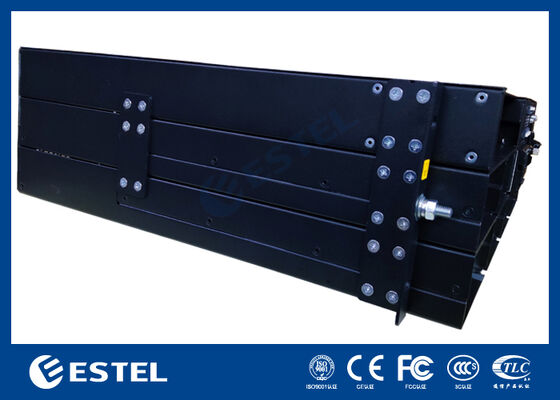

سیستم برق DC رک مونت 3U مخابراتی 18 کیلووات، یکسوکننده های ماژولار 3 کیلووات، بازدهی >96٪

بررسی اجمالی محصول

سیستم برق DC رک مونت 3U 18 کیلووات یک راه حل با ظرفیت بالا است که برای شبکه های مخابراتی، مراکز داده و تاسیسات صنعتی که به منبع تغذیه DC قابل اطمینان نیاز دارند، طراحی شده است. این سیستم از ورودی سه فاز 380VAC و تک فاز 220VAC پشتیبانی می کند و خروجی پایدار -43 تا -58VDC را با مقدار نامی -53.5VDC ارائه می دهد. با حداکثر ظرفیت 18 کیلووات، این سیستم قدرت کافی را برای کاربردهای در مقیاس بزرگ تضمین می کند و در عین حال بازدهی بالای 96٪ را حفظ می کند.

این سیستم تا 6 ماژول یکسوکننده (N+1 افزونگی) را ادغام می کند که هر کدام 3000 وات توان دارند و وزن آنها ≤2 کیلوگرم است. این ماژول ها دارای خنک کننده اجباری، ضریب توان بالا ≥0.99 و THD ≤5٪ هستند که تبدیل برق DC تمیز و پایدار را تضمین می کنند. با تعمیر و نگهداری از جلو، ورودی کابل از بالا و حفاظت IP20، این طراحی ایمنی، قابلیت سرویس دهی و سهولت ادغام در رک های 19 اینچی را در اولویت قرار می دهد.

توزیع DC شامل 1*250A کلیدهای مدار باتری و6*≤63A+2*≤125A (رزرو شده)کلیدهای مدار بار، مدیریت بار انعطاف پذیر و ایمن را فراهم می کند. کنترلر هوشمند از 3 ورودی آنالوگ، 7 ورودی دیجیتال، 6 آلارم کنتاکت خشک و ارتباط از راه دور از طریق RS232/485 و SNMP پشتیبانی می کند. نظارت محلی از طریق صفحه نمایش LCD فعال شده است.

این واحد که برای محیط های چالش برانگیز ساخته شده است، از -40 درجه سانتیگراد تا +65 درجه سانتیگراد کار می کند، در برابر رطوبت 5 تا 95٪ غیر متراکم مقاومت می کند و عملکرد پایداری را در ارتفاع تا 3000 متر حفظ می کند. با معماری ماژولار و عملکرد قوی خود، سیستم برق DC 3U 18 کیلووات یک انتخاب ایده آل برای زیرساخت های حیاتی است که به راه حل های انرژی مقیاس پذیر و قابل اعتماد نیاز دارد.

سیستم

• ابعاد: 482.0 (W) × 350.0 (D) × 3U (H)

• وزن: ≤20 کیلوگرم (بدون یکسوکننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده بر روی رک 19 اینچی یا داخل کابینت

• حالت کابل کشی: ورودی و خروجی از بالا

• حالت تعمیر و نگهداری: تعمیر و نگهداری از جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی:سه فاز 380VAC/تک فاز 220VAC

• فرکانس ورودی: 45 تا 66 هرتز، مقدار نامی: 50 هرتز/60 هرتز

• AC SPD: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: -43 ~ -58VDC، مقدار نامی: -53.5VDC

• حداکثر ظرفیت:18 کیلووات (6*3 کیلووات، افزونگی N+1)

• کلیدهای مدار باتری: 1×250A

• کلیدهای مدار بار:1*≤125A/1PN (رزرو شده); BLVD: 6*≤63A/1PN+2*≤125A/1PN (رزرو شده)

• DC SPD: 10kA، 8/20μs

یکسوکننده

• ولتاژ ورودی: 85VAC ~ 300VAC، نامی 220VAC

• بازدهی: >96%

• توان نامی: 3000 وات (176 تا 300VAC)

• دمای کارکرد: -40 درجه سانتیگراد ~ +75 درجه سانتیگراد (خروجی کامل زیر 50 درجه سانتیگراد)

• ابعاد: 106.5mm (W) × 286mm (D) × 41.5mm (H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: -43 ~ -58VDC، نامی -53.5VDC، حداکثر 55A

کنترلر

• ورودی سیگنال: 3 AI (2 دمای باتری، 1 دمای محیط)، 7 DI

• خروجی آلارم: 6 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کارکرد: -40 درجه سانتیگراد ~ +65 درجه سانتیگراد (خروجی کامل زیر 50 درجه سانتیگراد)

• دمای ذخیره سازی: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد

• رطوبت کارکرد: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کارکرد با افزایش ارتفاع 200 متر، 1 درجه سانتیگراد کاهش می یابد.)
