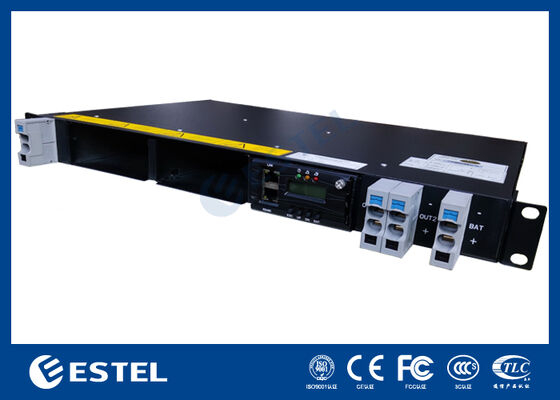

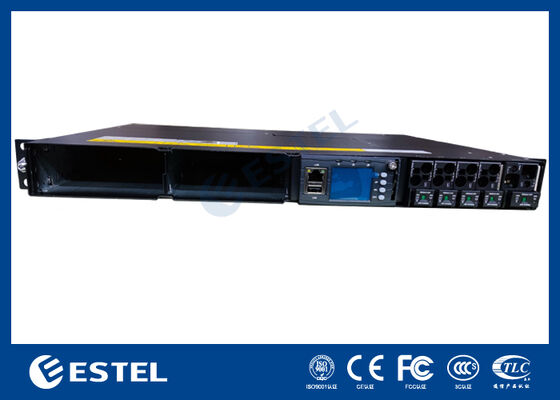

1U سیستم برق متناوب متناوب با دو سوراخ اصلاح کننده، واحد نظارت RS485/LAN و ترمینال IO
خلاصه ی محصول
این1U سیستم برق ثابت یکپارچه نصب شده در قفسه بالابرای کاربردهایی طراحی شده است که نیاز به تحویل برق فشرده، کارآمد و از راه دور نظارت دارند. این سیستم دارای ترمینال های ورودی قدرت، اسلات های دو برابر کننده، پورت های خروجی، اتصال باتری،رابط نظارت، و سیگنال IO در یک شاسی.
این واحد برای ایستگاه های پایه مخابراتی، مراکز داده در مقیاس کوچک و کابینت های انرژی توزیع شده ایده آل است. این دستگاه خروجی -48VDC پایدار را تضمین می کند در حالی که از ارتباطات از راه دور و گسترش انعطاف پذیر IO پشتیبانی می کند..
ویژگی های کلیدی محصول
طراحی کامپکت 1U
با قفسه هاي استاندارد 19 اينچي و فقط ارتفاع 1 يونتي مناسب براي نصب هاي محدود فضاست
دو سوراخ اصلاح کننده گرم
دو ماژول اصلاح کننده (یکی از آنها در عکس نصب شده است) ، پشتیبانی از افزوده شدن یا گسترش بار.
پانل نظارت یکپارچه
صفحه نمایش LED نصب شده در جلو با دکمه هایی برای وضعیت سیستم، نمایش ولتاژ / جریان و پیکربندی محلی.
ارتباطات چند پروتکل
مجهز بهLAN (ایترنت)وRS485پورت ها، پشتیبانی از SNMP یا Modbus برای ادغام با NMS / BMS.
اتصالات خروجی چندگانه
سمت جلوترمینال های خروجی جریان مستقیم بالا(به عنوان مثال، OUT1+، OUT1??) با کانکتورهای نوع پلاگین برای اتصال بار قابل اعتماد.
بلوک پایانی جامع IO

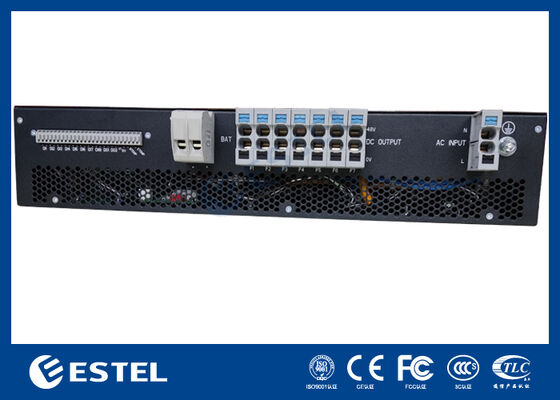

بلوک پایانی پشت با:DI/DO,سنسور دما,ولتاژ باتریوSPD (تجهیزات حفاظت از افزایش انرژی)نقاط نظارت.
برچسب های زمینگیری و ایمنی
نمادهای روشن ولتاژ بالا و زمین گیری برای رعایت ایمنی و آسایش نگهداری در زمینه.
مزایای محصول
بسیار یکپارچه
ترکیبی از تبدیل قدرت، کنترل، نظارت و حفاظت در یک واحد واحد است.
نظارت از راه دور و محلی
می تواند از طریق LCD یا از راه دور از طریق رابط RS485 / LAN دسترسی داشته باشد.
نگهداری و گسترش آسان
تنظیم کننده های پلاگین شده و اتصال های جلویی امکان نصب سریع و رفع مشکل را فراهم می کنند.
تخصیص انعطاف پذیر
مناسب برای کابینت های نصب شده در برج، محفظه های بیرونی 5G، یا سیستم های UPS مرکز داده های کوچک.
مقرون به صرفه و ماژولار
در ابتدا فقط با یک اصلاح کننده مقیاس پذیر است، سپس در صورت لزوم به دو مورد گسترش می یابد.
مشخصات فنی
| ماده |
مشخصات |
| فاکتور فرم |
1U، 19 اینچ راک-مانت |
| سوراخ های اصلاح کننده |
2 (تبادل گرم، 1 در تصویر پر شده است) |
| ولتاژ خروجی |
-48VDC (نامی) |
| ولتاژ ورودی |
90 ≈ 290 VAC (بر اساس مشخصات دستگاه اصلاح) |
| ترمینال های خروجی DC |
جریان بالا OUT1+ / OUT1?? (x2 مجموعه) |
| رابط نظارت |
دکمه های LCD + (ESC، UP، DN، ENT) |
| بنادر ارتباطی |
LAN (RJ45) ، RS485 |
| سیگنال IO |
DI/DO، درجه حرارت، ولتاژ باتری، سیگنال های SPD |
| خنک کننده |
محرک طبیعی یا اجباری (بر اساس پیکربندی) |
| تعویض |
نقطه زمین گیری جلو + علامت های ایمنی |
| قدرت معمولی |
1.5kW 3kW (به هر اسلات راست کننده، بستگی به ماژول دارد) |
سناریوهای کاربرد
ایستگاه های پایه مخابراتی 5G/4G
کنترل سیستم پشتیبان باتری
مراکز داده های کوچک
گره های لبه شبکه صنعتی
کابینت های هوشمند کنترل ترافیک
پناهگاه های نظارت از راه دور
نتیجه گیری
این سیستم برق 1U DC یک راه حل فشرده و قدرتمند برای تامین برق قابل اعتماد -48VDC در محیط های سخت مخابراتی و صنعتی را ارائه می دهد.,این یک راه حل آماده برای آینده برای سیستم های برق توزیع شده مدرن است.
