سیستم یکسو کننده مخابراتی برای مخابرات با مدیریت و کنترل از راه دور

بررسی اجمالی محصول

ET4890-M3F32سیستم برق DC رک، یک راه حل برق DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مراکز داده و برنامه های صنعتی که به توزیع برق DC قابل اعتماد نیاز دارند، طراحی شده است. ورودی تک فاز 220VAC را می پذیرد و خروجی DC پایدار را ارائه می دهد که بین -43VDC تا -58VDC قابل تنظیم است، با نقطه عملکرد اسمی -53.5VDC. این سیستم با ارائه حداکثر ظرفیت خروجی 9 کیلو وات، به طور قابل اطمینانی از نصب های پر تقاضا پشتیبانی می کند و در عین حال به راندمان تبدیل توان بیش از 96٪ دست می یابد.

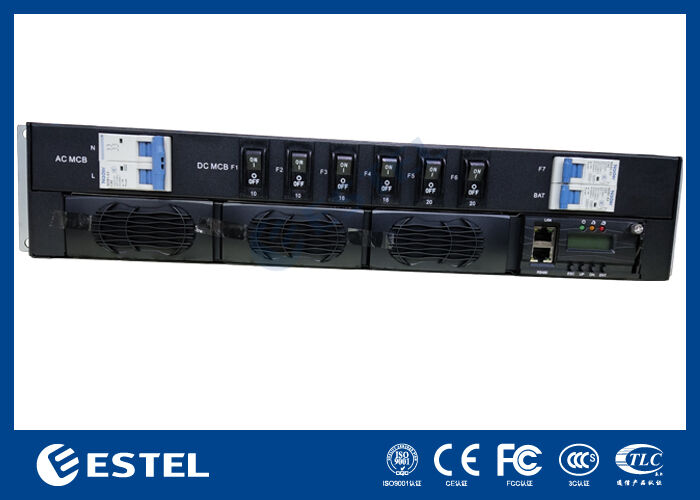

این سیستم با طراحی مدولار و افزونه، از حداکثر 3 ماژول یکسو کننده 3000 واتی پیکربندی شده برای افزونگی N+1 پشتیبانی می کند، که هر ماژول فشرده کمتر از 2 کیلوگرم وزن دارد. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) می رسند و اعوجاج هارمونیکی کل (THDi ≤5%) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. با دسترسی به جلوی دستگاه برای تعمیر و نگهداری، کابل کشی از پنل بالایی و حفاظت IP20، شاسی 2U قابل نصب در رک بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت های استاندارد 19 اینچی تأکید دارد.

پنل توزیع DC مجهز به 1*63A 1P مدار شکن باتری است و شامل عملکرد قطع ولتاژ پایین باتری (BLVD) برای مدیریت ایمن و انعطاف پذیر برق است. هوش سیستم توسط یک کنترلر اختصاصی با 2 ورودی حسگر آنالوگ، 8 ورودی وضعیت دیجیتال و 2 رله آلارم کنتاکت خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.

این سیستم که برای عملکرد در شرایط سخت طراحی شده است، در محدوده دمایی گسترده از -40 درجه سانتیگراد تا +65 درجه سانتیگراد کار می کند، رطوبت نسبی 5٪ تا 95٪ (غیر متراکم) را تحمل می کند و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می کند. این سیستم برق DC 9 کیلو واتی با ترکیب یک معماری مدولار مقیاس پذیر با قابلیت اطمینان اثبات شده، به عنوان یک راه حل انرژی قوی و مقیاس پذیر برای زیرساخت های حیاتی که در آن در دسترس بودن برق بسیار مهم است، عمل می کند.

سیستم

• ابعاد: 482.0 (W) × 350.0 (D) × 2U (H)

• وزن: ≤15 کیلوگرم (بدون یکسو کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده روی رک 19 اینچی یا داخل کابینت

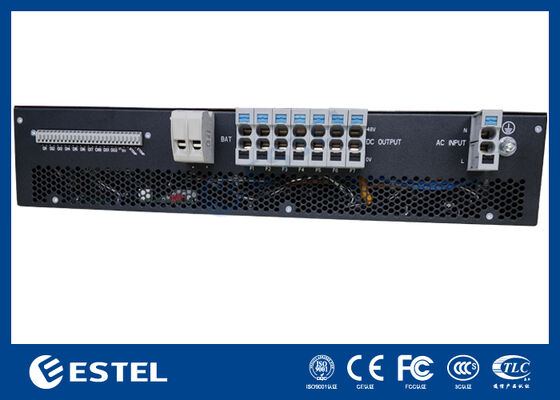

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری از جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی:تک فاز 220VAC، 40A/2P

• فرکانس ورودی: 45–66Hz، مقدار نامی: 50Hz/60Hz

توزیع DC

• ولتاژ خروجی: –43 ~ –58VDC، مقدار نامی: –53.5VDC

• حداکثر ظرفیت:9kW (3*3kw، افزونگی N+1)

• مدار شکن های باتری:1*63A/1P

• مدار شکن های بار: BLVD:2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P

یکسو کننده

• ولتاژ ورودی:85VAC ~ 300VAC، نامی 220VAC

• راندمان: >96%

• توان نامی: 3000W (176–300VAC)

• دمای کار: –40℃ ~ +75℃ (خروجی کامل زیر 50℃)

• ابعاد: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: –43 ~ –58VDC، نامی –53.5VDC، حداکثر 55A

کنترلر

• مدل: MC2600

• ورودی سیگنال: 2 AI (2 دمای محیط)، 8 DI

• خروجی آلارم: 2 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کار: –40℃ ~ +65℃ (خروجی کامل زیر 50℃)

• دمای ذخیره سازی: –40℃ ~ +70℃

• رطوبت عملیاتی: 5% ~ 95% (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کار با افزایش ارتفاع 200 متر، 1 درجه سانتیگراد کاهش می یابد.)
