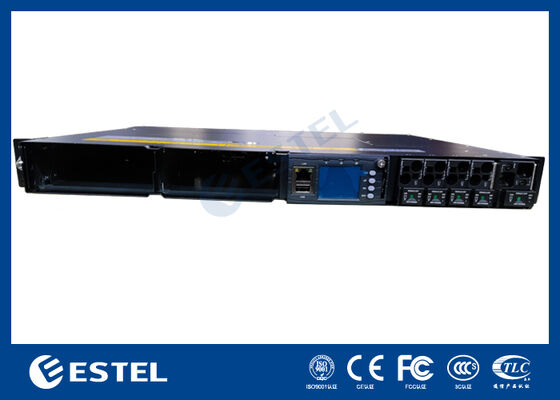

سیستم برق DC مخابراتی مدولار با مدیریت از راه دور مبتنی بر SNMP/وب

بررسی اجمالی محصول

ET48100-M5E21سیستم برق خورشیدی یک راه حل برق DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مراکز داده و برنامه های صنعتی که به توزیع برق DC قابل اعتماد نیاز دارند، طراحی شده است. این سیستم ورودی تک فاز 220VAC را می پذیرد و خروجی DC پایدار را بین -43VDC تا -58VDC ارائه می دهد، با نقطه عملکرد اسمی -53.5VDC. این سیستم با ارائه حداکثر ظرفیت خروجی 6 کیلو وات، به طور قابل اطمینانی از نصب های پر تقاضا پشتیبانی می کند و در عین حال به راندمان تبدیل توان بیش از 96٪ دست می یابد.

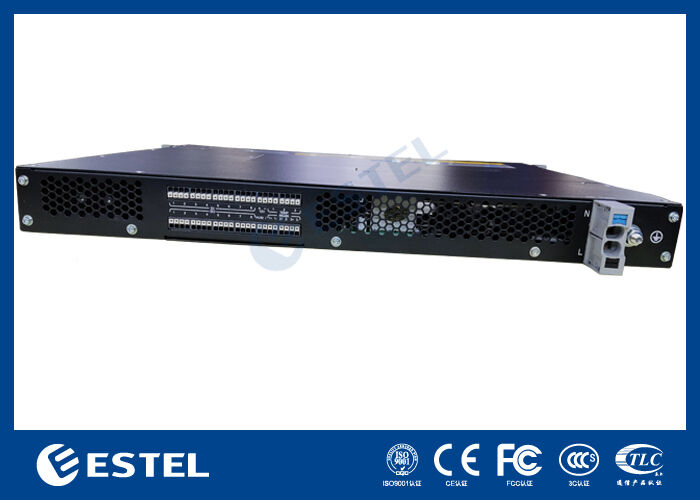

این سیستم با داشتن طراحی مدولار و افزونه، از حداکثر 2*3000 وات ماژول های یکسو کننده که برای افزونگی N+1 پیکربندی شده اند، پشتیبانی می کند، که هر ماژول فشرده کمتر از 2 کیلوگرم وزن دارد. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) می رسند و اعوجاج هارمونیکی کل کم (THDi ≤5٪) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. با دسترسی از جلو برای تعمیر و نگهداری، کابل کشی از پنل بالایی و حفاظت ورودی IP20، شاسی قابل نصب در رک 1U بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت های استاندارد 19 اینچی تأکید دارد.

پنل توزیع DC مجهز به 1*100A/1PN مدار شکن باتری است و شامل عملکرد قطع ولتاژ پایین باتری (BLVD) برای مدیریت ایمن و انعطاف پذیر برق است. هوش سیستم توسط یک کنترلر اختصاصی با 4 ورودی حسگر آنالوگ، 8 ورودی وضعیت دیجیتال و 8 رله آلارم کنتاکت خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.

این سیستم که برای عملکرد در شرایط سخت طراحی شده است، در محدوده دمایی گسترده از -40℃ تا +65℃ کار می کند، رطوبت نسبی از 5٪ تا 95٪ (غیر متراکم) را تحمل می کند و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می کند. این سیستم برق DC 9 کیلو واتی با ترکیب معماری مدولار مقیاس پذیر با قابلیت اطمینان اثبات شده، به عنوان یک راه حل انرژی قوی و مقیاس پذیر برای زیرساخت های حیاتی که در آن در دسترس بودن برق بسیار مهم است، عمل می کند.

سیستم

• ابعاد: 482.0(W) × 350.0(D) × 1U(H)

• وزن: ≤10 کیلوگرم (بدون یکسو کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده روی رک 19 اینچی یا داخل کابینت

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت تعمیر و نگهداری: تعمیر و نگهداری از جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

ورودی

• حالت ورودی:فتوولتائیک ولتاژ بالا 63A/2P

• فرکانس ورودی: 45–66Hz، مقدار نامی: 50Hz/60Hz

توزیع DC

• ولتاژ خروجی: –43 ~ –58VDC، مقدار نامی: –53.5VDC

• حداکثر ظرفیت: 6کیلو وات (2*3 کیلو وات، افزونگی N+1)

• مدار شکن باتری:1*100A/1PN

• مدار شکن بار: BLVD:4*63A/1PN

یکسو کننده

• ولتاژ ورودی:85VAC ~ 300VAC، نامی 220VAC

• راندمان: >96%

• توان نامی: 3000 وات (176–300VAC)

• دمای کار: –40℃ ~ +75℃ (خروجی کامل زیر 50℃)

• ابعاد: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: –43 ~ –58VDC، نامی –53.5VDC، حداکثر 55A

کنترلر

• ورودی سیگنال: 4 AI (3 دمای محیط، 1 رطوبت)، 8 DI

• خروجی آلارم: 8 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کار: –40℃ ~ +65℃ (خروجی کامل زیر 50℃)

• دمای ذخیره سازی: –40℃ ~ +70℃

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کار با افزایش ارتفاع 200 متر، 1℃ کاهش می یابد.)
