سیستم برق ثابت با مدیریت از راه دور یکپارچه برای شبکه های مخابراتی

خلاصه ی محصول

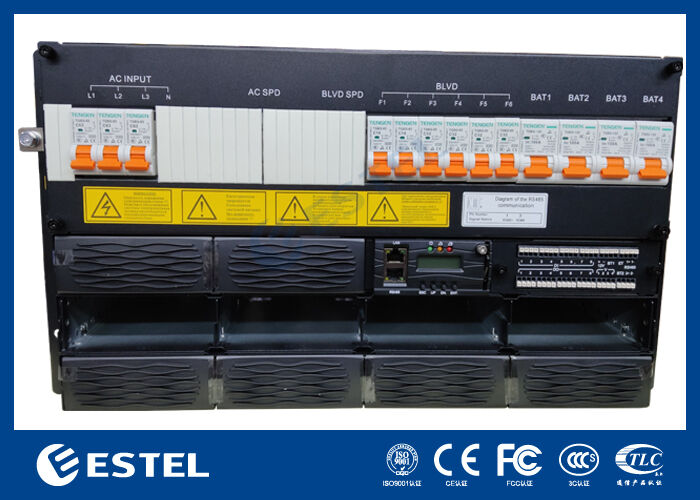

ET48400سیستم برق ریک DC یک راه حل قدرت DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده،و کاربردهای صنعتی که نیاز به توزیع برق ثابت قابل اعتماد دارند. آن را می پذیرد 380VAC سه فاز ورودی و ارائه می دهد یک خروجی ثابت DC تنظیم پذیر بین 43VDC به 58VDC، با یک نقطه عملیاتی نامی از 53.5VDC. ارائه یک ظرفیت خروجی حداکثر از 24kWاین سیستم به طور قابل اطمینان از نصباتی که تقاضای زیادی دارند پشتیبانی می کند و در عین حال کارایی تبدیل قدرت بیش از 96٪ را به دست می آورد.

با طراحی ماژولار و اضافی، این سیستم پشتیبانی می کند تا ماژول های تنظیم کننده 8 * 3000W برای N + 1 اضافی، با هر ماژول فشرده کمتر از 2 کیلوگرم.دستگاه های اصلاح کننده از خنک کننده هوا استفاده می کنند، یک فاکتور قدرت نزدیک به واحد (≥ 0.99) را به دست می آورند و برای تبدیل انرژی کارآمد و تمیز، تحریف هارمونیک کل (THDi ≤ 5٪) را حفظ می کنند.و IP20 حفاظت از نفوذ، شاسی 6U قابل نصب در قفسه بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت های استاندارد 19 اینچی تأکید می کند.

پانل توزیع DC مجهز به 4 * 100A / 1P قطعات قطعی باتری است و شامل 2 *LLVD مقیاس پذیر وقابلیت قطع ولتاژ کم باتری (BLVD) برای مدیریت انرژی ایمن و انعطاف پذیر. اطلاعات سیستم توسط یک کنترل کننده اختصاصی با سه ورودی سنسور آنالوگ ارائه می شود،8 ورودی وضعیت دیجیتال، و 8 رله هشدار قابل تنظیم تماس خشک. نظارت و مدیریت از راه دور از طریق رابط های RS232 / 485 و SNMP فعال می شود.در حالی که یک صفحه نمایش LCD یکپارچه اجازه می دهد تا وضعیت محلی مشاهده و پیکربندی.

طراحی شده برای انجام در شرایط سخت، سیستم در طیف گسترده ای از دما از 40 ° C تا + 65 ° C کار می کند، رطوبت نسبی را از 5٪ تا 95٪ تحمل می کند (غیر منجمد) ،و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می کندترکیب یک معماری ماژولار مقیاس پذیر با قابلیت اطمینان اثبات شده،این سیستم برق 24 کیلو وات DC به عنوان یک راه حل انرژی قوی و مقیاس پذیر برای زیرساخت های حیاتی که در آن دسترسی به برق بسیار مهم است.

سیستم

• ابعاد: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• وزن: ≤25 کیلوگرم (بدون اصلاح کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: بر روی قفسه 19 اینچی یا داخل کابینت نصب می شود

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری جلویی، تغییر درجه ماژول پشتیبانی

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی:380VAC سه فاز، 3*63A/1P+N

• فرکانس ورودی: 4566 هرتز، ارزش نامی: 50 هرتز/60 هرتز

توزیع DC

• ولتاژ خروجی: ¥43 ~ ¥58VDC، ارزش نامی: ¥53.5VDC

• حداکثر ظرفیت:24kW ((8*3kw، N+1 افزوده)

• قطعات باتری:4*100A/1P

• جدا کننده های بار:

• LLVD*2: با جعبه توزیع استفاده می شود

• BLVD:2*16A/1P+4*32A/1P

اصلاح کننده

• ولتاژ ورودی:85VAC ~ 300VAC، 220VAC نامگذاری شده

• کارایی: >96%

• قدرت نامی: 3000W (176 ¢ 300VAC)

• دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)

• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• فاکتور قدرت: ≥0.99

• THD: ≤5٪

• خروجی DC: ¥43 ~ ¥58VDC، نامگذاری ¥53.5VDC، حداکثر 55A

کنترل کننده

• مدل: MC2600

• ورودی سیگنال: 3 AI (3 درجه حرارت محیط) ، 8 DI

• خروجی آژیر: 8 تماس خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط زیست

• دمای عملیاتی: 40 °C ~ + 65 °C (طاقت کامل کمتر از 50 °C)

• دمای ذخیره سازی: 40 °C ~ + 70 °C

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر فشرده سازی)

• ارتفاع: 0 ~ 3000m (اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.)
