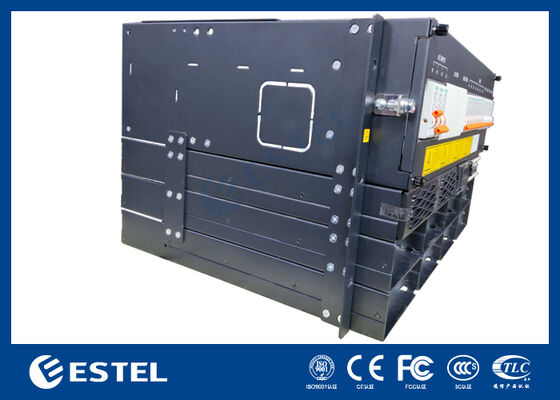

6U Telecom DC48V سیستم برق اصلاح کننده با کنترل از راه دور یکپارچه

خلاصه ی محصول

طراحی شده برای ارتباطات مخابراتی ، مرکز داده و کاربردهای صنعتی ، سیستم برق استوانه ای ET48400-M5E86B DC قدرت DC انعطاف پذیر و با ظرفیت بالا را ارائه می دهد.آن را یک ورودی سه فاز 380VAC پذیرفته، ارائه یک خروجی پایدار و تنظیم پذیر از 43VDC تا 58VDC (معمولا 53.5VDC) با حداکثر ظرفیت 24kW و کارایی بیش از 96٪.

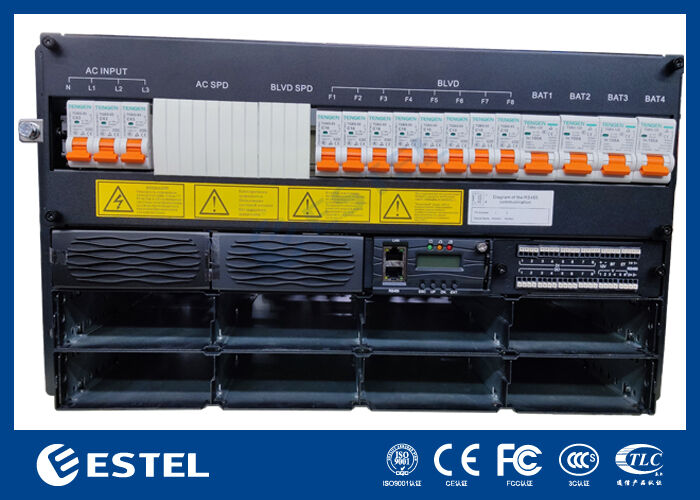

طراحی ماژولار از افزایشی N + 1 با حداکثر هشت ماژول تنظیم کننده 3000W پشتیبانی می کند، که هر یک از آنها تبدیل کارایی بالا با عامل قدرت ≥0.99 و THDi ≤5٪ را ارائه می دهند.در یک شاسی 6U بهینه شده برای سرویس با دسترسی جلو و کابل بندی پانل بالا قرار دارداین سیستم نصب و نگهداری را ساده می کند. پنل توزیع DC شامل 4 * 100A / 1P قطعات قطعات باتری، LLVD مقیاس پذیر و BLVD برای مدیریت انرژی انعطاف پذیر است.

یک کنترل کننده اختصاصی با ورودی های آنالوگ / دیجیتال و رله های هشدار قابل تنظیم ، در کنار رابط های RS232 / 485 و SNMP ، نظارت جامع محلی و از راه دور را فراهم می کند.طراحی شده برای کار با اطمینان در محیط های شدید (~40°C تا +65°C)، تا 95٪ RH، ارتفاع 3000 متر) ، این سیستم یک پایه قدرت قوی و مقیاس پذیر برای زیرساخت های حیاتی را ارائه می دهد.

سیستم

• ابعاد: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• وزن: ≤25 کیلوگرم (بدون اصلاح کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: بر روی قفسه 19 اینچی یا داخل کابینت نصب می شود

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری جلویی، تغییر درجه ماژول پشتیبانی

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی:380VAC سه فاز، 3*63A/1P+N

• فرکانس ورودی: 4566 هرتز، ارزش نامی: 50 هرتز/60 هرتز

توزیع DC

• ولتاژ خروجی: ¥43 ~ ¥58VDC، ارزش نامی: ¥53.5VDC

• حداکثر ظرفیت:24kW ((8*3kw، N+1 افزوده)

• قطعات باتری:4*100A/1P

• جدا کننده های بار:

• LLVD*2: با جعبه توزیع استفاده می شود

• BLVD:4*16A/1P+4*10A/1P

اصلاح کننده

• ولتاژ ورودی:85VAC ~ 300VAC، 220VAC نامگذاری شده

• کارایی: >96%

• قدرت نامی: 3000W (176 ¢ 300VAC)

• دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)

• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• فاکتور قدرت: ≥0.99

• THD: ≤5٪

• خروجی DC: ¥43 ~ ¥58VDC، نامگذاری ¥53.5VDC، حداکثر 55A

کنترل کننده

• مدل: MC2600

• ورودی سیگنال: 2 AI (2 درجه حرارت محیط) ، 8 DI

• خروجی آژیر: 8 تماس خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط زیست

• دمای عملیاتی: 40 °C ~ + 65 °C (طاقت کامل کمتر از 50 °C)

• دمای ذخیره سازی: 40 °C ~ + 70 °C

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر فشرده سازی)

• ارتفاع: 0 ~ 3000m (اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.)
