سیستم برق یکسو کننده DC 48 ولت مخابرات با مدیریت از راه دور پیشرفته

بررسی اجمالی محصول

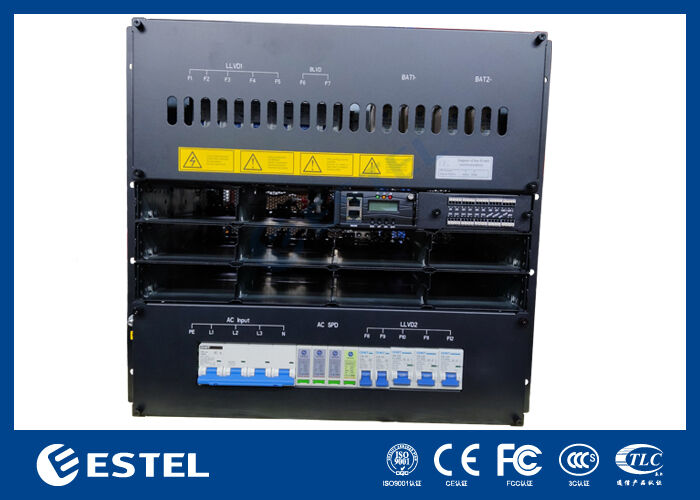

ET48750-M7E1010سیستم برق رک DC یک راه حل برق DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مراکز داده و برنامه های صنعتی که به توزیع برق DC قابل اعتماد نیاز دارند، طراحی شده است. این سیستم ورودی سه فاز 380VAC را می پذیرد و خروجی DC پایدار را ارائه می دهد که بین -43VDC تا -58VDC قابل تنظیم است، با نقطه عملکرد اسمی -53.5VDC. این سیستم با ارائه حداکثر ظرفیت خروجی 30 کیلو وات، به طور قابل اطمینانی از نصب های با تقاضای بالا پشتیبانی می کند و در عین حال به راندمان تبدیل توان بیش از 96٪ دست می یابد.

این سیستم با طراحی مدولار و افزونه، از حداکثر 10 ماژول یکسو کننده 3000 واتی پیکربندی شده برای افزونگی N+1 پشتیبانی می کند، که هر ماژول فشرده کمتر از 2 کیلوگرم وزن دارد. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) می رسند و اعوجاج هارمونیکی کل (THDi ≤5%) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. با دسترسی جلویی برای تعمیر و نگهداری، کابل کشی پنل بالایی و حفاظت ورودی IP20، شاسی قابل نصب در رک 10U بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت های استاندارد 19 اینچی تأکید دارد.

پنل توزیع DC مجهز به فیوز مدار باتری 2*250A/2P است و شامل 2 LLVD و یک BLVD عملکرد برای مدیریت ایمن و انعطاف پذیر برق است. هوش سیستم توسط یک کنترلر اختصاصی با 3 ورودی حسگر آنالوگ، 7 ورودی وضعیت دیجیتال و 6 رله آلارم کنتاکت خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.

این سیستم که برای عملکرد در شرایط سخت طراحی شده است، در محدوده دمایی گسترده از -40℃ تا +65℃ کار می کند، رطوبت نسبی 5٪ تا 95٪ (غیر متراکم) را تحمل می کند و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می کند. این سیستم برق DC 30 کیلو واتی با ترکیب یک معماری مدولار مقیاس پذیر با قابلیت اطمینان اثبات شده، به عنوان یک راه حل انرژی قوی و مقیاس پذیر برای زیرساخت های حیاتی که در آن در دسترس بودن برق بسیار مهم است، عمل می کند.

سیستم

• ابعاد: 482.0 (W) × 350.0 (D) × 10U (H)

• وزن: ≤35 کیلوگرم (بدون یکسو کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده بر روی رک 19 اینچی یا داخل کابینت

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت تعمیر و نگهداری: تعمیر و نگهداری جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: سه فاز 380VAC، 125A/4P

• فرکانس ورودی: 45–66Hz، مقدار نامی: 50Hz/60Hz

• AC SPD: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: –43 ~ –58VDC، مقدار نامی: –53.5VDC

• حداکثر ظرفیت: 30kW (10*3kw، افزونگی N+1)

• بریکرهای باتری: فیوز 2*250A/2P

• بریکرهای بار:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD: 2*100A/1P

• DC SPD: 10kA/20kA، 8/20μs

یکسو کننده

• ولتاژ ورودی: 85VAC ~ 300VAC، نامی 220VAC

• راندمان: >96%

• توان نامی: 3000W (176–300VAC)

• دمای کار: –40℃ ~ +75℃ (خروجی کامل زیر 50℃)

• ابعاد: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: –43 ~ –58VDC، نامی –53.5VDC، حداکثر 55A

کنترلر

• مدل: MC2600

• ورودی سیگنال: 3 AI (3 دمای محیط)، 7 DI

• خروجی آلارم: 6 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کار: –40℃ ~ +65℃ (خروجی کامل زیر 50℃)

• دمای ذخیره سازی: –40℃ ~ +70℃

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کار با افزایش ارتفاع 200 متر، 1℃ کاهش می یابد.)
