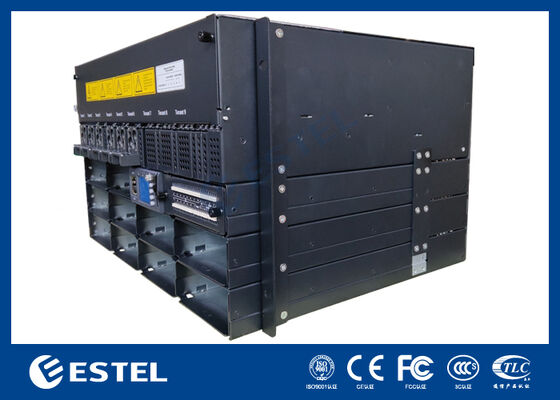

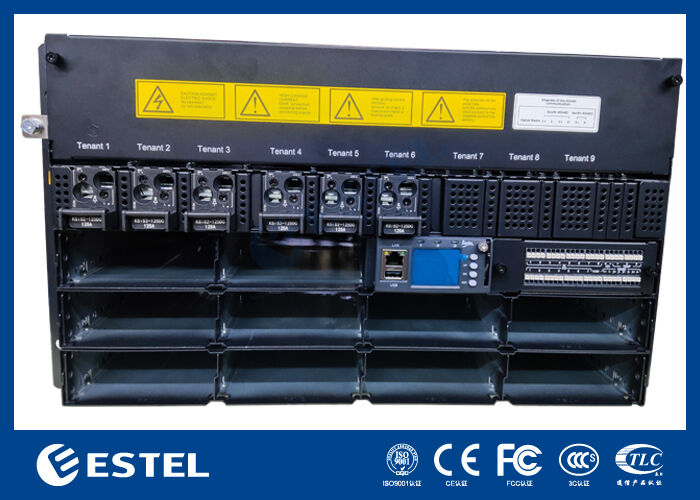

سیستم برق یکسو کننده DC48V مخابراتی رک-مونت 6U با مدیریت از راه دور

بررسی اجمالی محصول

ET481050-M7E106سیستم برق DC رک، یک راه حل برق DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مراکز داده و کاربردهای صنعتی که به توزیع برق DC قابل اطمینان نیاز دارند، طراحی شده است. این سیستم ورودی L1*3، L2*2، L3*2، N*6 را می پذیرد و خروجی DC پایدار را که بین -43VDC تا -58VDC قابل تنظیم است، با نقطه عملکرد اسمی -53.5VDC ارائه می دهد. این سیستم با ارائه حداکثر ظرفیت خروجی 30 کیلو وات، از نصب های پر تقاضا به طور قابل اطمینانی پشتیبانی می کند و در عین حال به راندمان تبدیل برق بیش از 96٪ دست می یابد.

این سیستم با طراحی ماژولار و افزونه، از حداکثر 10 ماژول یکسو کننده 3000 واتی که برای افزونگی N+1 پیکربندی شده اند، پشتیبانی می کند، که هر ماژول فشرده کمتر از 2 کیلوگرم وزن دارد. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می یابند و اعوجاج هارمونیکی کل (THDi ≤5%) را برای تبدیل برق کارآمد و تمیز حفظ می کنند. با دسترسی جلویی برای تعمیر و نگهداری، کابل کشی از پنل بالایی و حفاظت ورودی IP20، شاسی 6U قابل نصب در رک بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت های استاندارد 19 اینچی تأکید دارد.

پنل توزیع DC مجهز به شینه RTN+ و BATT- استو شامل هر دوLLVD وعملکرد BLVD برای مدیریت برق ایمن و انعطاف پذیر است. هوش سیستم توسط یک کنترلر اختصاصی با 4 ورودی حسگر آنالوگ، 8 ورودی وضعیت دیجیتال و 7 رله آلارم کنتاکت خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.

این سیستم که برای عملکرد در شرایط سخت طراحی شده است، در محدوده دمایی گسترده از -40 درجه سانتیگراد تا +65 درجه سانتیگراد کار می کند، رطوبت نسبی 5٪ تا 95٪ (غیر متراکم) را تحمل می کند و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می کند. این سیستم برق DC 30 کیلو واتی با ترکیب معماری ماژولار مقیاس پذیر با قابلیت اطمینان اثبات شده، به عنوان یک راه حل انرژی قوی و مقیاس پذیر برای زیرساخت های حیاتی که در آن در دسترس بودن برق بسیار مهم است، عمل می کند.

سیستم

• ابعاد: 482.0 (W) × 350.0 (D) × 6U (H)

• وزن: ≤25 کیلوگرم (بدون یکسو کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده روی رک 19 اینچی یا داخل کابینت

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت تعمیر و نگهداری: تعمیر و نگهداری جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی:L1*3, L2*2, L3*2, N*6, کلید مدار هوشمند

• فرکانس ورودی: 45-66 هرتز، مقدار نامی: 50 هرتز/60 هرتز

توزیع DC

• ولتاژ خروجی: -43 ~ -58VDC، مقدار نامی: -53.5VDC

• حداکثر ظرفیت: 30کیلو وات (10*3 کیلو وات، افزونگی N+1)

• کلیدهای مدار باتری:یکسو کننده

• کلیدهای مدار بار:

• LLVD (کلید مدار هوشمند): 6*125A/1PN + رزرو شده 3*≤125A/1PNBLVD:

• شینه RTN+ و BATT-یکسو کننده

ولتاژ ورودی:

• 85VAC ~ 300VAC، نامی 220VACراندمان: >96%

• توان نامی: 3000 وات (176-300VAC)

• دمای کار: -40 درجه سانتیگراد ~ +75 درجه سانتیگراد (خروجی کامل زیر 50 درجه سانتیگراد)

• ابعاد: 106.5 میلی متر (W) × 286 میلی متر (D) × 41.5 میلی متر (H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: -43 ~ -58VDC، نامی -53.5VDC، حداکثر 55A

• کنترلر

مدل: MC2900

• ورودی سیگنال: 4 AI (3 دمای محیط)، 8 DI

• خروجی آلارم: 7 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

• محیط

دمای کار: -40 درجه سانتیگراد ~ +65 درجه سانتیگراد (خروجی کامل زیر 50 درجه سانتیگراد)

• دمای ذخیره سازی: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کار با افزایش ارتفاع 200 متر، 1 درجه سانتیگراد کاهش می یابد.)
