ET48300-005 سیستم برق جاسازی شده برای تامین برق بدون وقفه و کابینت بیرونی

ET48300-005 سیستم برق جاسازی شده برای تامین برق بدون وقفه و کابینت بیرونی

ET48300-005 معرفی سیستم برق ثابت متداول

منبع برق ET48300-005 دارای یک طراحی کمکت 5U است تا نیازهای کاربردی حیاتی انتقال فیبر و مایکروویو، دستگاه های دسترسی و سوئیچ ها را برآورده کند.سیستم دارای حداکثر ظرفیت قدرت 300A است.، با AC ، باتری و بار MCB. کابل ها با MCB ها و بسبارها از جلو قابل دسترسی هستند.

ویژگی های کلیدی

• عرض استاندارد 19 اینچ: سازگاری برای استفاده گسترده را تضمین می کند.
• ارتفاع کمکارت 5U: صرفه جویی در فضا و کاهش هزینه های نصب
• عملکرد جلویی و دسترسی به کابل: جذابیت زیبایی و نگهداری ایمن را فراهم می کند.
• مدیریت باتری پیشرفته: طول عمر باتری را افزایش می دهد و پورت های ارتباطی مختلف (RS485، پورت اینترنت، تماس های خشک) را برای شبکه انعطاف پذیر و نظارت از راه دور ارائه می دهد.
• اصلاح کننده و کنترل کننده قابل تعویض گرم: امکان نگهداری آنلاین آسان و سریع را فراهم می کند.
• محدوده ولتاژ ورودی گسترده (85-300Vac): با شرایط مختلف شبکه برق سازگار است.

سناریوهای کاربرد

• ایستگاه های پایه بی سیم
• شبکه های انتقال
• شبکه های ارتباطی برای شرکت ها

مشخصات

توزیع AC

• حالت ورودی: 220VAC تک فاز
• ظرفیت ورودی: 1 × 100A/2P
• فرکانس ورودی: 45 ~ 65 هرتز (ارزش نامی: 50 هرتز/60 هرتز)
• SPD AC: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: -43 تا -58VDC (ارزش نامی: -53.5VDC)
• حداکثر ظرفیت: 18kW
• قطعات باتری: 2 × 125A (1 قطب)
• شکافنده های بار:
  • LVD: 32A (1 قطب) × 2 + 40A (1 قطب) × 2 + 63A (1 قطب) × 3
  • BLVD: 6A (1 قطب) × 2 + 10A (1 قطب) × 2 + 16A (1 قطب) × 2
• ولتاژ ورودی اصلاح کننده: 85VAC تا 300VAC (نامشخص 220VAC)
• کارایی: >96٪
• قدرت نامی: 3000W (176 ~ 300VAC)
• دمای کار: -40°C تا +75°C (به طور کامل در زیر 50°C)
• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
• وزن: ≤2kg
• حالت خنک کننده: خنک سازی اجباری
• فاکتور قدرت: ≥0.99
• THD: ≤5٪

کنترل کننده

• ورودی سیگنال: 4 AI (3 دمای باتری، 1 دمای محیط) ، 7 DI (SPD، 6 DI مشترک)
• خروجی آژیر: 6 تماس خشک
• بندر ارتباطات: RS485، SNMP
• حالت نمایش: LCD

محیط زیست

• دمای کار: -40°C تا +75°C (به طور کامل در زیر 50°C)
• دمای ذخیره سازی: -40°C تا +70°C
• رطوبت عملیاتی: 5 تا 95 درصد (غیر فشرده سازی)
• ارتفاع: 0 تا 3000m (برای ارتفاع بین 2000m و 3000m، حداکثر دمای عملیاتی برای هر 200m افزایش ارتفاع 1 °C کاهش می یابد.)

این مرور کلی درک جامع از سیستم برق متناوب متناوب ET48300-005 را ارائه می دهد که برای قابلیت اطمینان و کارایی در کاربردهای مختلف مخابراتی طراحی شده است.

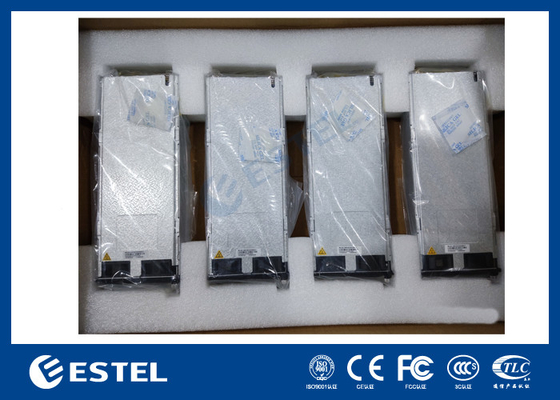

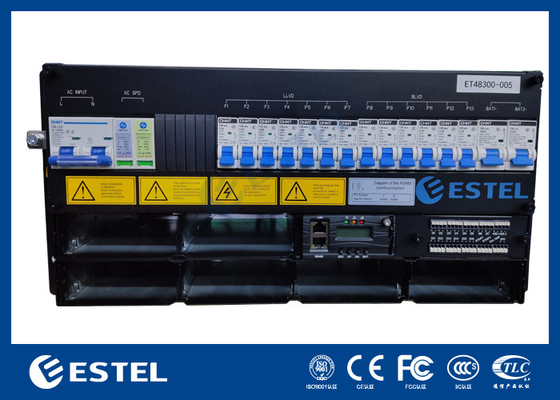

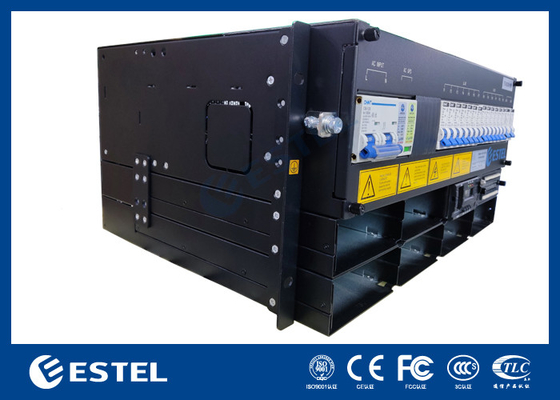

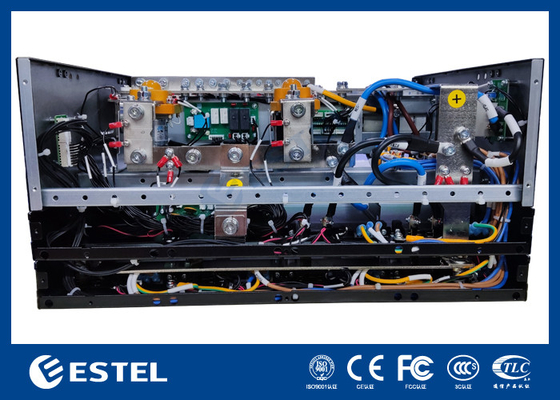

ET48300-005 سیستم برق جاسازی شده تصاویر:
