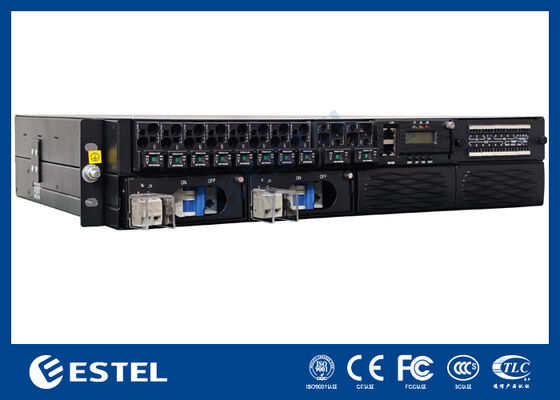

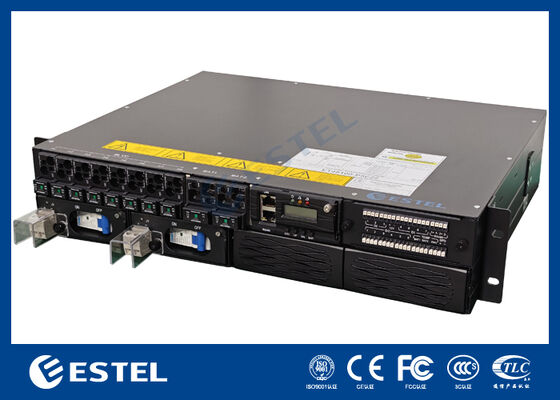

واحد برق متناوب کمربند کوچک برای کابینت های مخابراتی و اتاق های تجهیزات شبکه با محفظه فلزی بسته
جزئیات محصول
واحد برق DC دارای رینک باریک
,منبع تغذیه کابینت مخابراتی
,واحد برق اتاق تجهیزات شبکه
واحد برق DC با پایه رک باریک برای کابینت های مخابراتی و اتاق های تجهیزات شبکه با محفظه فلزی محصور
توضیحات محصول واحد برق DC
واحد برق DC Mount Slim Rack به طور خاص برای کابینت های مخابراتی، اتاق های تجهیزات شبکه و زیرساخت های ارتباطی طراحی شده است که در آن نصب فشرده، حفاظت مکانیکی و اتلاف حرارت قابل اعتماد ضروری است. این واحد در یک شاسی فلزی با مشخصات کم قرار دارد و به براکتهای نصب جانبی برای اطمینان از نصب مطمئن در قفسههای 19 اینچی مجهز شده است.
کلید ویژگی های DC Power Unit
طراحی باریک قفسه: ارتفاع 1U استفاده کارآمد از فضای قفسه را تضمین می کند.
-
محفظه فلزی تقویت شده: محفظه فلزی محکم از اجزای داخلی و سیم کشی در برابر آسیب فیزیکی محافظت می کند.
-

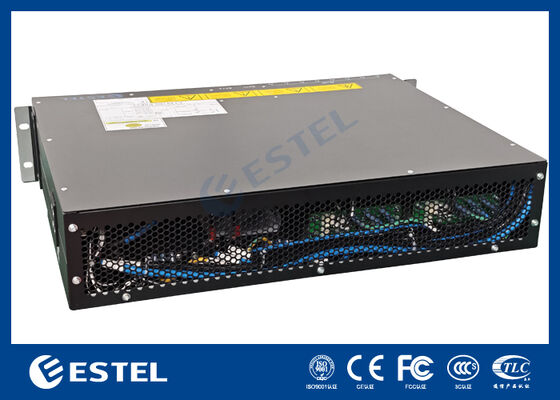

تهویه کارآمد عقب: پنل توری لانه زنبوری عقب جریان هوای بهینه را برای اتلاف گرما و بهبود خنککننده فراهم میکند.
-

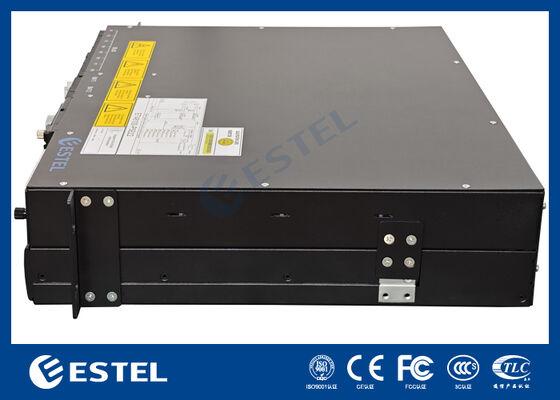

براکت های نصب جانبی: نصب ایمن در قفسه های استاندارد 19 اینچی.
-
پوشش ثابت پیچ: مونتاژ پایدار، با دسترسی آسان برای نگهداری.
-
ساختار قابل تنظیم: سازگار با نیازهای مختلف پروژه.
-
چیدمان داخلی سازمان یافته: مسیریابی کابل را برای سیم کشی ایمن و کارآمد پاک کنید.
مشخصات فنی واحد برق DC
|
مورد |
مشخصات |
|
نوع محصول |
واحد برق DC نصب شده روی قفسه باریک |
|
نوع محوطه |
شاسی فلزی کم حاشیه با محفظه محصور شده |
|
فاکتور فرم |
1U قابل نصب در قفسه |
|
ابعاد |
482.0mm (W) x 250.6mm (D) x 44.45mm (H) |
|
وزن |
3.5 کیلوگرم |
|
ورودی AC |
تک فاز 220VAC |
|
ولتاژ خروجی DC |
-48 ولت DC |
|
توان خروجی نامی |
تا 1.5 کیلو وات |
|
حفاظت MCB |
چندین MCB برای محافظت در برابر اضافه بار و دفاع از اتصال کوتاه |
|
ماژول های SPD |
دستگاه های حفاظت از نوسانات (SPD) برای حفاظت از نوسانات الکتریکی |
|
براکت های نصب |
براکت های نصب جانبی برای نصب ایمن قفسه |
|
رفع کاور |
پوشش بالایی با پیچ های متعدد برای مونتاژ پایدار محکم شده است |
|
چیدمان داخلی |
مسیریابی کابل سازمان یافته برای سیم کشی شفاف و ایمن |
|
دمای عملیاتی |
-20 تا +70 درجه سانتی گراد |
|
دمای ذخیره سازی |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
|
رطوبت |
5% تا 95% غیر متراکم |
|
رابط ارتباطی |
SNMP اختیاری، RS485، LAN برای نظارت از راه دور |
دستورالعمل های عملیاتیواحد برق DC
-
نصب و راه اندازی:
با استفاده از براکت های نصب جانبی ارائه شده، واحد برق DC Slim Rack-Mount را در یک قفسه 19 اینچی نصب کنید.
اطمینان حاصل کنید که فضای کافی در اطراف پانل تهویه عقب وجود دارد تا جریان هوا و اتلاف حرارت بهینه در حین کار امکان پذیر باشد.
-
مسیریابی کابل و اتصالات:
کابل ورودی AC را به منبع برق 220VAC وصل کنید.
هنگام اتصال خروجی -48 ولت DC به تجهیزات مخابراتی یا شبکه، از قطبیت مناسب اطمینان حاصل کنید.
اطمینان حاصل کنید که همه کابل ها به درستی در داخل دستگاه قرار گرفته و محکم شده اند تا از آسیب جلوگیری شود.
-
حفاظت MCB و SPD:
نصب و رتبه بندی مناسب MCB ها را برای هر مدار تغذیه کننده تأیید کنید و مطمئن شوید که ماژول های SPD برای حفاظت از نوسانات در محل قرار دارند.
MCB ها را پس از نصب تست کنید تا مطمئن شوید که حفاظت در برابر اضافه بار و اتصال کوتاه مطابق انتظار عمل می کند.
-
نظارت از راه دور:
این واحد مجهز به رابط های ارتباطی مانند LAN، RS485 و SNMP برای ادغام با سیستم های نظارت از راه دور است.
تنظیمات ارتباطی را برای پیوند دادن سیستم به یک پلت فرم نظارت متمرکز برای تشخیص بلادرنگ پیکربندی کنید.
-
تعمیر و نگهداری:
به طور منظم اجزای داخلی و سیم کشی را بررسی کنید تا مطمئن شوید که اتصالات شل نشده است.
به طور دوره ای پانل تهویه عقب و دریچه های هوا را تمیز کنید تا خنک کننده کارآمد حفظ شود و از گرمای بیش از حد جلوگیری شود.
وضعیت MCB را به طور مرتب بررسی کنید تا از عملکرد مناسب اطمینان حاصل کنید و ماژول های حفاظتی آسیب دیده را جایگزین کنید.
-
