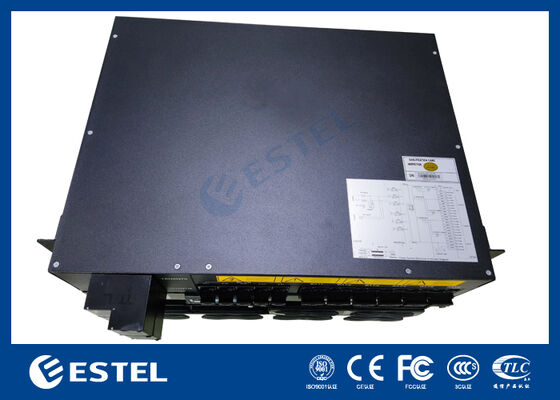

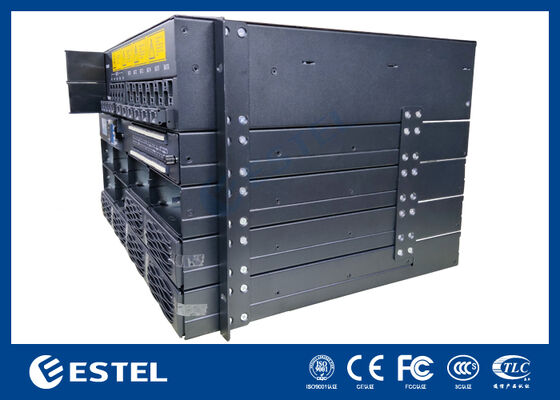

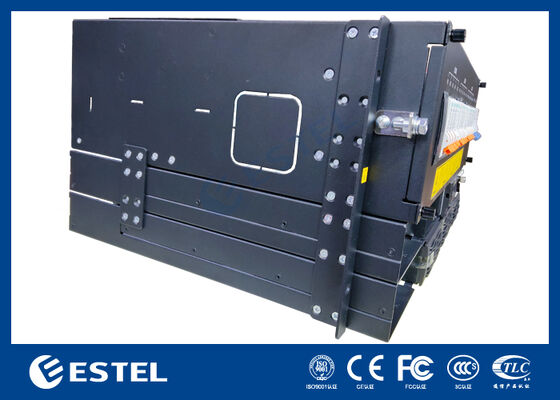

سیستم توزیع برق DC ماژولار 19 اینچی برای شبکههای مخابراتی با ورودی باتری و نظارت یکپارچه
جزئیات محصول
سیستم برق DC ماژولار 19 اینچی
,توزیع برق مخابراتی با ورودی باتری
,سیستم برق مخابراتی با نظارت یکپارچه
سیستم توزیع برق DC مدولار 19 اینچی برای شبکه های مخابراتی با ورودی باتری و مانیتورینگ یکپارچه
توضیحات محصول سیستم توزیع برق DC
سیستم توزیع برق DC مدولار 19 اینچی برای کاربردهای مخابراتی طراحی شده است که در آن توزیع برق DC قابل اعتماد و متمرکز ضروری است. این سیستم برای کابینت های مخابراتی، اتاق های ارتباطی و مراکز داده ایده آل است و از توزیع برق برای طیف گسترده ای از تجهیزات مخابراتی پشتیبانی می کند. این واحد خروجی های فیدر مدولار، ورودی باتری را ارائه می دهد و به یک کنترل کننده برای نظارت و کنترل آسان مجهز شده است.
ویژگی های کلیدی سیستم توزیع برق DC
-
ظرفیت توان بالا: طراحی شده برای رسیدگی به برنامه های مخابراتی سخت با توزیع برق با راندمان بالا.
-
طراحی مدولار: پیکربندی های انعطاف پذیر با خروجی های تغذیه کننده DC متعدد و ورودی باتری برای افزونگی.
-
نظارت یکپارچه: کنترلر داخلی بازخوردی در زمان واقعی در مورد وضعیت برق، آلارم ها و سلامت سیستم ارائه می دهد.
-
طرحبندی دسترسی از جلو: سیمکشی، سرویس و نگهداری مداوم را بدون جدا کردن دستگاه از قفسه ساده میکند.
-
پورت های ارتباطی: شامل پورت های LAN و RS485 برای نظارت از راه دور و ارتباط داده ها.
مشخصات فنی سیستم توزیع برق DC
|
مورد |
مشخصات |
|
مدل |
سیستم توزیع برق DC ماژولار 19 اینچی |
|
نوع محصول |
سیستم توزیع برق DC مستقر در قفسه مدولار |
|
نوع نصب |
نصب قفسه یا کابینت 19 اینچی |
|
ساختار شاسی |
شاسی فلزی کم حاشیه با طراحی دسترسی از جلو |
|
ظرفیت توان نامی |
8 کیلو وات تا 21 کیلو وات (بسته به پیکربندی) |
|
ولتاژ ورودی (AC) |
176–300 ولت AC (ورودی با برد وسیع برای انعطاف پذیری) |
|
ولتاژ خروجی (DC) |
-48 ولت DC (ولتاژ استاندارد مخابراتی) |
|
مقدار خروجی فیدر |
8 خروجی فیدر با برچسب F1 تا F8 |
|
مقدار ورودی باتری |
2 ورودی باتری با برچسب BAT1 و BAT2 |
|
برچسب قطع اتصال را بارگذاری کنید |
1 موقعیت با علامت BLVD |
|
رابط کنترلر |
صفحه نمایش LCD یکپارچه با LED وضعیت و کلیدهای عملیاتی |
|
کلیدهای کنترلر |
4 کلید: ESC، UP، DN، ENT |
|
پورت های ارتباطی |
1 پورت LAN، 1 پورت RS485 برای ارتباط از راه دور |
|
پایانه های ورودی دیجیتال |
7 پایانه DI با برچسب DI 1-7 |
|
پایانه های خروجی دیجیتال |
6 پایانه DO با برچسب DO 1-6 |
|
علامت گذاری سیگنال کمکی |
علامت گذاری برای 12V، TEMP، BAT1، BAT2، ENV، SPD |
|
بلوک ترمینال سیگنال |
شامل بلوک ترمینال RS485+ / RS485- |
|
خنک کننده |
سیستم خنک کننده هوای کارآمد برای محیط های با دمای بالا |
|
طرح توزیع جلو |
بخش های فیدر، باتری، کنترلر و ترمینال در یک پانل جلویی ادغام شده است |
|
سخت افزار نصب |
گوش های قفسه ای برای نصب ایمن در کابینت های مخابراتی گنجانده شده است |
|
دسترسی مکانیکی |
عملکرد سمت جلو برای سهولت در سرویس و ارتقاء |
دستورالعمل های عملیاتی سیستم توزیع برق DC
-
نصب: سیستم توزیع برق DC را در یک قفسه 19 اینچی با استفاده از براکت های جانبی نصب شده نصب کنید.
-
اتصالات فیدر: خروجی های فیدر DC را بر اساس طراحی نصب خود از طریق پایانه های F1 تا F8 به تجهیزات وصل کنید.
-
یکپارچه سازی باتری: هنگام اتصال ورودی های BAT1 و BAT2 به رشته های باتری پشتیبان، از قطبیت مناسب اطمینان حاصل کنید.
-
نظارت از راه دور: از رابط LAN یا RS485 برای پیوند دادن سیستم به یک پلت فرم نظارت از راه دور برای هشدارهای بلادرنگ و ردیابی عملکرد استفاده کنید.
-
سیم کشی سیگنال: سیگنال های خارجی (به عنوان مثال، DI، DO، TEMP، BAT، ENV) باید از طریق بلوک ترمینال سیگنال اختصاصی برای اهداف نظارت سیم کشی شوند.
-
