سیستم توزیع برق متناوب فشرده برای شبکه های مخابراتی و زیرساخت های ارتباطی با SPD حفاظت از MCB یکپارچه و نظارت هوشمند
جزئیات محصول
سیستم توزیع برق متناوب فشرده
,سیستم برق مخابراتی با حفاظت MCB
,نظارت هوشمند بر قدرت زیرساخت های ارتباطی
سیستم توزیع برق متناوب فشرده برای شبکه های مخابراتی و زیرساخت های ارتباطی با SPD حفاظت از MCB یکپارچه و نظارت هوشمند
توضیحات محصول سیستم توزیع برق ثابت

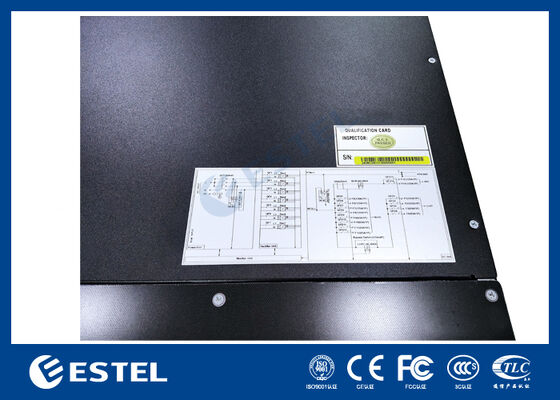

درسیستم توزیع برق متناوب فشردهبرای شبکه های مخابراتی، زیرساخت های ارتباطی و سایر کاربردهای قدرت مهم طراحی شده است که نیاز به قدرت قابل اعتماد دارند.حفاظت از مدار,حفاظت از افزایشونظارت هوشمندسیستم در یکمحفظه فلزی فشرده 19 اینچیو ویژگی های چندگانهMCBs (قطعات قطع کننده مدار کوچک)برای حفاظت از بیش از حد بارSPD (تجهیزات حفاظت از افزایش انرژی)ماژول های دفاعی از افزایش وواحد کنترل هوشمند یکپارچه.
ویژگی های اصلی سیستم توزیع برق DC
-
طراحی کامپکت: 19 اینچ برای استفاده موثر از فضا در اتاق های مخابرات و ارتباطات.
-
حفاظت از MCB: MCB های چند شاخه برای توزیع مدار و محافظت از بیش از حد یا مدار کوتاه.
-
حفاظت از افزایش: ماژول های SPD یکپارچه ایمنی سیستم را از افزایش برق تضمین می کنند و از اجزای حساس محافظت می کنند.
-
نظارت هوشمند: کنترل کننده یکپارچه با صفحه نمایش LCD برای نشان دادن وضعیت محلی و تشخیص.
-
رابط های ارتباطی: LAN، RS485 و SNMP برای نظارت از راه دور و ادغام سیستم.
-
طرح ماژولار: طراحی شده برای مسیریابی منظم کابل، ساده سازی نصب و گسترش سیستم در آینده.
-
طرح سیم کشی شفاف: طراحی دسترسی جلو برای قابلیت سرویس دهی آسان و مدیریت بهتر کابل.
مشخصات فنی سیستم توزیع برق DC
| ماده | مشخصات |
| نوع محصول | سیستم توزیع برق DC |
| ساختار محفظه | کابینت فلزی، طراحی فشرده برای بهره وری از فضا |
| ولتاژ ورودی نامی | -48 ولت DC |
| قدرت خروجی نامی | تا 10 کیلو وات، بسته به پیکربندی |
| تنظیمات حفاظت | چند MCB (برنده های مدار کوچک) و ماژول های SPD |
| رتبه بندی MCB | 6A تا 32A، قابل تنظیم برای مدار های مختلف شاخه |
| حفاظت از افزایش | ماژول های SPD با محافظت از 1500V |
| واحد نظارت | کنترل کننده یکپارچه با صفحه نمایش LCD برای وضعیت محلی و تشخیص |
| بنادر ارتباطی | 1 پورت LAN، 1 پورت RS485, پشتیبانی SNMP |
| خنک کننده | خنک سازی اجباری از طریق سیستم تهویه یکپارچه |
| دمای کار | -40°C تا +70°C |
| دمای ذخیره سازی | -40°C تا +85°C |
| رطوبت | ۵ تا ۹۵٪ بدون فشرده سازی |
| طرح داخلی | ماژولار، سازماندهی شده برای مسیر آسان کابل و گسترش آینده |
| درخواست | زیرساخت های مخابراتی، اتاق های ارتباطی، سیستم های انتقال، سیستم های برق ثابت صنعتی |
| وزن | 3.2 کیلوگرم (طراحی سبک برای دستکاری آسان) |
دستورالعمل های عملیاتی سیستم توزیع برق DC
- نصب:
سیستم توزیع برق DC را با استفاده از براکت های نصب ارائه شده در 19 اینچ نصب کنید.
اطمینان حاصل کنید که سیستم به درستی تهویه می شود تا امکان خنک سازی و عملکرد سیستم را فراهم کند.
برای اطمینان از ایمنی الکتریکی و عملکرد سیستم، اتصال های زمین گیری را بررسی کنید.
- اتصالات سیم کشی:
کابل های ورودی، کابل های خروجی و کابل های زمین گیری را با توجه به طراحی سیم کشی پروژه متصل کنید.
تمام ترمینال ها را محکم محکم کنید تا از اتصالات گسسته جلوگیری شود که می تواند عملکرد یا ایمنی سیستم را تحت تاثیر قرار دهد.
بررسی کنید که هر MCB به درستی نصب شده و با مدار تغذیه مطابقت داشته باشد تا حفاظت از بیش از حد بار را تضمین کند.
- محافظت از افزایش:
اطمینان حاصل شود که ماژول های SPD به درستی نصب شده و با سطوح حفاظت از افزایش مورد نیاز مطابقت دارند.
دستگاه های محافظت از افزایش برق برای 1500 ولت برای اطمینان از حفاظت از تمام تجهیزات متصل شده در برابر ضربه های الکتریکی تعیین شده اند.
- نظارت و کنترل از راه دور:
از پورت های ارتباطی (LAN، RS485 یا SNMP) برای اتصال سیستم به یک پلت فرم نظارت از راه دور استفاده کنید.
این امر امکان نظارت در زمان واقعی، نشان دادن وضعیت و تشخیص خطا را بدون نیاز به مداخله در محل فراهم می کند.
-
