| ابعاد: | H2200mm × W750mm × D750mm | ورودی های برق: | برق ، انرژی خورشیدی ، ژنراتور دیزل ، با پشتیبان گیری باتری |
|---|---|---|---|
| تابع: | 9u ، با کنترلر | ورودی AC: | سه مرحله: 200 ~ 240 VAC/346 ~ 415 VAC ؛ تک فاز: 240 ~ 240 VAC |
| ورودی DG: | حمایت | سیستم PV: | 9 کیلو وات (می توان سفارشی سازی کرد ، حداکثر 12 کیلو وات) |
| سیستم یکسو کننده: | 24 کیلو وات | خروجی DC: | -48VDC |
| PDU: | با پانل توزیع برق خروجی سفارشی | خنک کننده: | ۳۰۰۰ وات |
| درجه IP: | IP55 | بسته بندی: | جعبه چوبی |
| برجسته کردن: | سیستم برق مخابراتی,سیستم برق مخابراتی انرژی هیبریدی,سیستم برق مخابراتی,Hybrid Energy Telecom Power System,Telecommunication Power System |
||

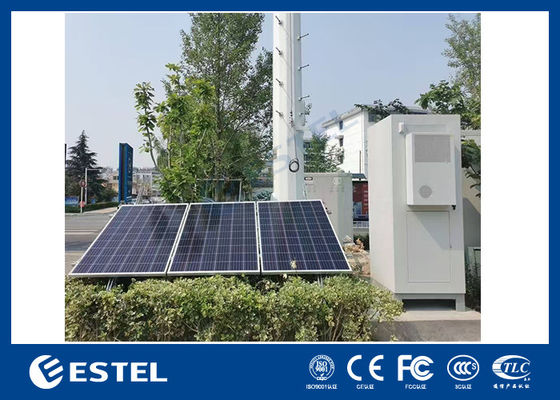

سیستم برق مخابراتی هیبریدی باتری ژنراتور دیزل شبکه خورشیدی برای تامین برق سایت مخابراتی در فضای باز
1. مقدمه
سیستم برق مخابراتی هیبریدی ESTEL یک راه حل تامین برق هیبریدی است که از انرژی خورشیدی، ژنراتور دیزل (DG) و برق شبکه به عنوان منابع اصلی برق برای تجهیزات مخابراتی استفاده می کند.
این سیستم از انرژی پاک و کم هزینه برای ایجاد یک سیستم برق قابل اعتماد استفاده می کند، برق با کیفیت بالا را برای خدمات مخابراتی مدرن فراهم می کند و به ارائه دهندگان خدمات مخابراتی کمک می کند تا کسب و کار خود را در مناطقی که برق شبکه ندارند یا منبع تغذیه برق ناپایدار دارند، گسترش دهند.

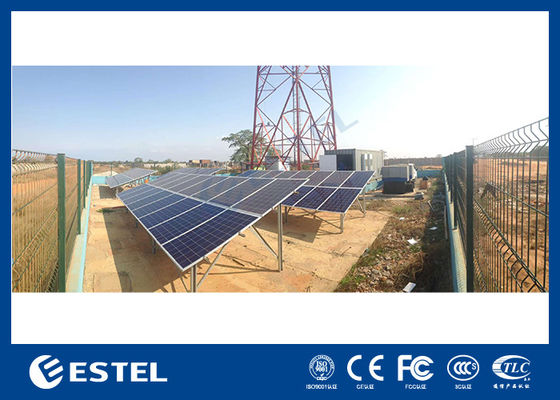

2. کاربردها
3. سیستم برق مخابراتیساختار

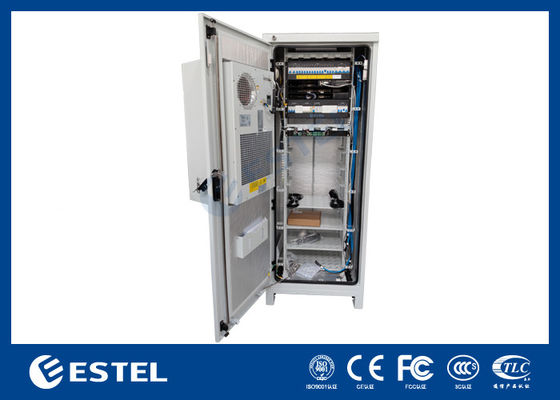

این سیستم از یک کابینت مخابراتی در فضای باز، سیستم برق مخابراتی، سیستم خنک کننده، باتری ها، یک واحد نظارت بر محیط زیست و سنسورها تشکیل شده است.
1) محفظه کابینت - ویژگی ها
| مورد | شرح |

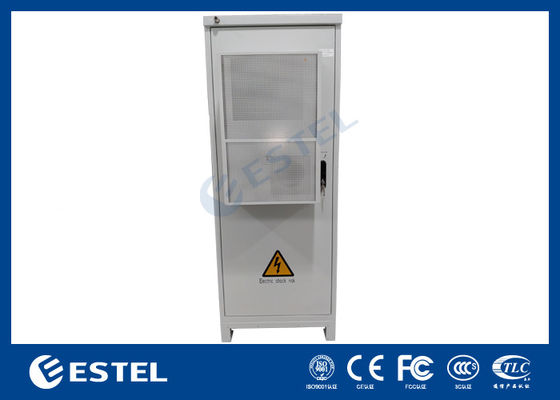

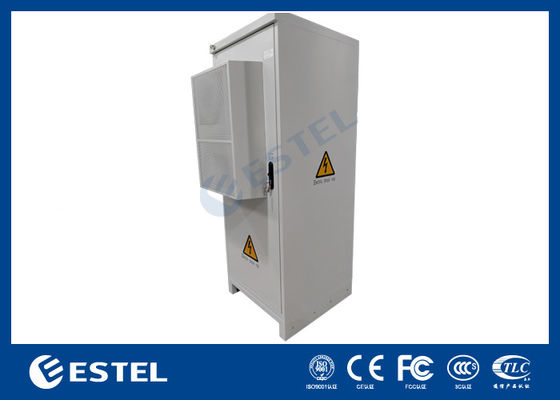

| ابعاد خارجی | H2200mm×W750mm×D750mm |
| فضای داخلی | رک استاندارد 19 اینچی، فضای 38U |
| مواد | فولاد گالوانیزه |
| عایق | با PEF برای عایق حرارتی |
| در | یک درب جلو، با لولای توکار فرورفته |
| قفل | قفل سه نقطه |
| مسیر کابل | کابل از پایین کابینت |
| پوشش | پوشش پودری پلی استر |
| رنگ | RAL7035 |
| درجه IP | IP55 |

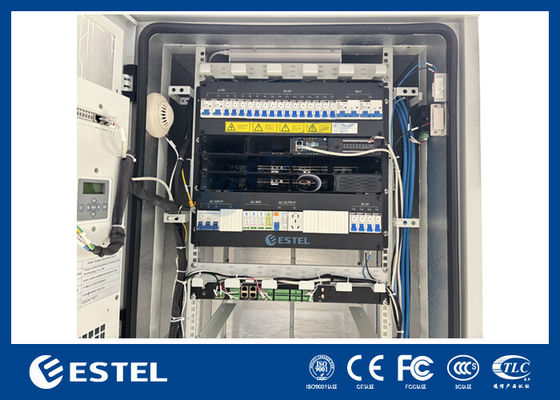

2) سیستم برق مخابراتی
| مورد | شرح |
| نوع | قابل نصب در رک استاندارد 19 اینچی |
| ارتفاع | 9U |
| ورودی AC |
سه فاز: 200-240 VAC/346-415 VAC تک فاز: 200-240 VAC |
| MCB ورودی | 1×63A/3P |
| SPD ورودی | کلاس C (20KA/40KA) |
| زیرسیستم یکسو کننده | 24kW، 6 عدد ماژول یکسو کننده 4kW |
| زیرسیستم PV | 9kW، 3 عدد ماژول فتوولتائیک ولتاژ پایین 3kW |
| خروجی DC | -53.5VDC، محدوده ولتاژ خروجی: -42 تا -58VDC |
| کنترل کننده | MC2600 |
| MCB بار |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (تبصره: می تواند با توجه به نیاز مشتری پیکربندی شود) |

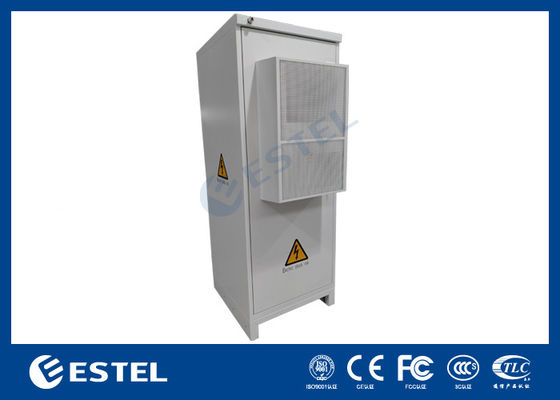

3) سیستم خنک کننده
| مورد | شرح |
| مدل | DC30HDNC1D |
| نام تجاری | Envicool |
| ظرفیت خنک کننده | 2800W |
| ظرفیت گرمایش | 500W (اختیاری) |
| مصرف برق | 870W |
| ابعاد خارجی | H746mm×W446mm×D300mm (بدون فلنج) |
| منبع تغذیه | -48VDC |
| ارتباطات | RS485 |
| نصب | نصب شده روی درب |
| مطابق با RoHS | بله |
| درجه IP | IP55 |
4) باتری ها
ویژگی های باتری LiFePO4 48V100Ah:
| Iتم | پارامترها |
| مدل | LFELI-48100 |
| ظرفیت نامی (5HR) | 100 Ah |
| ولتاژ اسمی | 48V |
| ولتاژ پایان تخلیه | 40.5V |
| ولتاژ محدود شارژ | 54V |
| حداکثر جریان شارژ/دشارژ | 100A |
| وزن | تقریباً 40 کیلوگرم |
| انرژی | 4800Wh |
| صفحه نمایش | با صفحه نمایش LCD |
| حداکثر تعداد اتصال موازی | 15 |
| ابعاد (W*D*H) میلی متر | 442*450*132 |
| طول عمر طراحی | 20 سال |
| عمر چرخه | 6000 چرخه |
| کلاس IP | IP30 |
| جنس بدنه | SPCC |
| دمای عملیاتی |
شارژ: 0 تا +45℃ تخلیه: -10 تا +55℃ ذخیره سازی: -20 تا +60℃ |
| ترمینال | M6 |
| Constجدول تخلیه جریان ant (آمپر) در 25℃ | |||||
|
ولتاژ / زمان |
1 ساعت | 2 ساعت | 3 ساعت | 5 ساعت | 10 ساعت |
| پایان ولتاژ تخلیه 40.5 ولت | 100A | 50A | 33.3A | 20A | 10A |
| جدول تخلیه توان ثابت (وات) در 25℃ | |||||
|
ولتاژ / زمان |
1 ساعت | 2 ساعت | 3 ساعت | 5 ساعت | 10 ساعت |
| پایان ولتاژ تخلیه 40.5 ولت | 4800W | 2400W | 1600W | 960W | 480W |
5) واحد نظارت بر محیط زیست
واحد نظارت بر محیط زیست (FSU) یک دستگاه FSU (واحد نظارت میدانی) با کارایی بالا و کم هزینه است که داده ها را جمع آوری می کند، پروتکل های هوشمند را پردازش می کند و ماژول ارتباطی را ادغام می کند.
به عنوان یک DAC (کنترل کننده جمع آوری داده) هوشمند که در هر ایستگاه مخابراتی یا ایستگاه پایه در سیستم نظارت بر محیط زیست و منبع تغذیه نصب شده است، FSU به سنسورهای مختلف دسترسی دارد تا داده های محیطی مختلف و وضعیت دستگاه های غیر هوشمند را دریافت کند و با دستگاه های هوشمند (از جمله منبع تغذیه مخابراتی، BMS باتری لیتیومی، کولر گازی و غیره) از طریق RS232/485، Modbus یا انواع دیگر رابط ارتباطی ارتباط برقرار می کند. FSU داده های زیر را در زمان واقعی ضبط می کند و از طریق B-Interface، پروتکل SNMP به مرکز نظارت از راه دور تحویل می دهد.
نظارت بر محیط زیست tگراف توپولوژیکی:
6) سنسورها
طیف گسترده ای از سنسورها را می توان در سیستم برق مخابراتی هیبریدی ESTEL ادغام کرد تا نظارت و هشدار آنلاین را برای شرایط محیطی عملیاتی سیستم برق فراهم کند.
| سنسور | عملکرد |
| سنسور مغناطیسی درب | نظارت و هشدار وضعیت باز بودن درب |
| سنسور آب | نظارت و هشدار غوطه ور شدن کابینت در آب |
| سنسور دود | نظارت و هشدار دود سوزان |
| سنسور دما و رطوبت | نظارت و هشدار دما و رطوبت |
| سنسور سطح روغن | نظارت و هشدار سطح سوخت |
