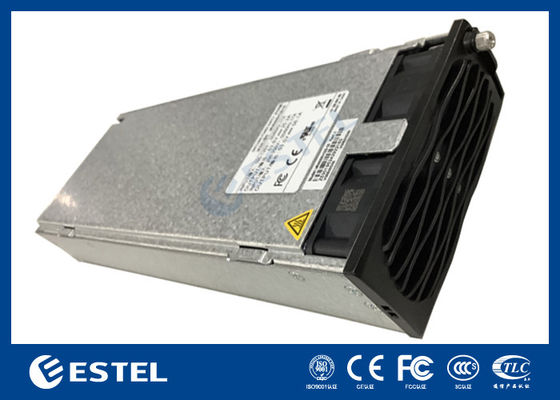

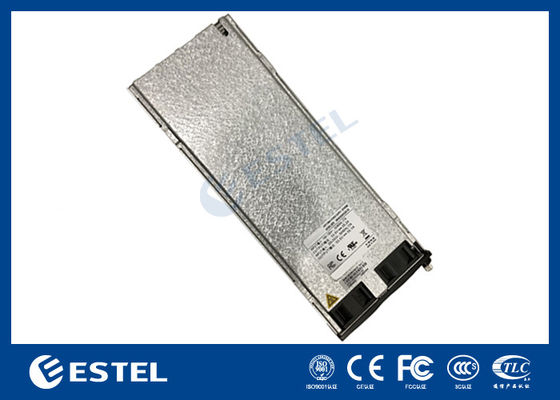

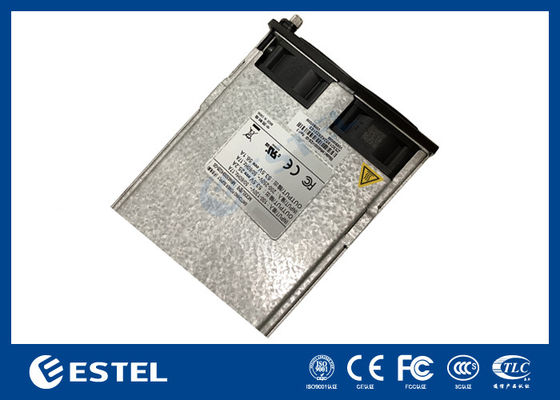

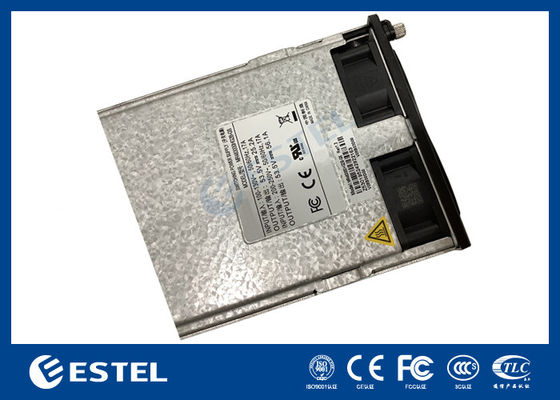

MR483000HG2B-GS 48V 3000W ماژول اصلاح کننده با کارایی بالا گرم قابل تعویض محدوده ورودی 85 290VAC
جزئیات محصول
ماژول اصلاح کننده 48 ولت 3000 وات
,برق مخابراتی قابل تعویض گرم
,راست کننده محدوده ورودی گسترده
MR483000HG2B-GS 48V 3000W ماژول اصلاح کننده با کارایی بالا گرم قابل تعویض محدوده ورودی 85 290VAC
MR483000HG2B-GS یک دستگاه منبع برق است که ولتاژ متناوب استاندارد را به 48Vdc پایدار برای
سیستم برق ارتباطات.
برای یک ظرفیت حمل بزرگتر، ماژول های تنظیم کننده را می توان به صورت موازی متصل کرد، یا یک ماژول نظارت مستقل اضافی برای کنترل هوشمند استفاده می شود.
ماژول اصلاح کننده یک واحد ماژولار پلاگین است که برای سازگاری با قفسه ها و کابینت ها طراحی شده است.
ظهور سیستم برق مخابراتی
معرفی ماژول سیستم برق مخابراتی
|
قابلیت اطمینان |
|
|
MTBF |
>500000 ساعت (25°C) |
|
قابل شنوایی سر و صدا |
|
|
مشخصات |
≤55dB ((A) (40°C) |
توصیف رابط کاربری سیستم برق مخابراتی
تعریف انگشت طلایی ماژولسیستم برق مخابراتی
|
پین شماره |
شرح عملکرد پین |
|
1,2 |
خروجی 48 ولت |
|
3,4 |
پیش شارژ |
|
5,6 |
خروجی 48 ولت+ |
|
7 |
سیم آدرس گروه از راست کننده |
|
8 |
سیم آدرس درون گروه از راست کننده |
|
13 |
CANL |
|
14 |
می تواند |
|
31,32 |
زمین حفاظت از ماژول |
|
33,34 |
ورودی AC خنثی ((N) |
معرفی پانل ماژول سیستم برق مخابراتی
توضیحات چراغ های نشان دهنده ماژول اصلاح کنندهسیستم برق مخابراتی
|
شاخص |
شاخص رنگ |
وضعیت |
شرح وضعیت |
راه حل پیشنهادی |
|
قدرت شاخص |
سبز |
در |
ورودی ماژول AC نرماله |
حالت نرمال، نیازی به اقدام نیست |
|
خاموش |
ورودی AC از ماژول غیر طبیعی است (هیچ قدرت ورودی منبع تغذیه، منبع برق ورودی ولتاژ بالا و ولتاژ پایین و غیره) |
بررسی کنید که آیا ورودی طبیعی است؛ اگر ورودی طبیعی است، جایگزین ماژول اصلاح کننده |
||
|
چشمک زدن 4 هرتز (4بار/ ثانیه) |
وضعیت پرسشنامه دستی |
حالت نرمال، نیازی به اقدام نیست |
||
|
آژیر شاخص |
زرد |
خاموش |
هیچ آژیر غیرطبیعی |
حالت نرمال، نیازی به اقدام نیست |
|
در |
دمای پیش آژیر (دما محیط بیش از 65°C ~ خاموش شدن با درجه حرارت بالا) |
بررسی کنید که آیا تهویه ماژول مسدود شده و آیا دمای محیط طبیعی است |
||
|
خاموش کردن در حالت خواب (وقتی ماژول در حالت خواب است) خاموش کردن، تنها نشان دهنده حفاظت روشن است و ماژول هشدار را گزارش نمی کند) |
حالت نرمال، نیازی به اقدام نیست |
|||
|
۲۹۰ ولت ولتاژ<300Vac |
چک کنید که آیا ولتاژ ورودی طبیعی است |
|||
|
محدوده جریان ماژول |
حالت نرمال، نیازی به اقدام نیست |
|||
|
چشمک زدن 4 هرتز (4بار/ ثانیه) |
خطای آدرس سخت افزاری ماژول |
بررسی کنید که آیا ماژول در محل قرار داده شده و قفل شده است |
||
|
0.5 هرتز چشمک زدن (1x/2s) |
ارتباط بين ماژول و خارج قطع شده |
ماژول اصلاح کننده را جایگزین کنید یا ماژول نظارت؛ کنترل خط کشی اتوبوس CAN برای خطاهای سیستم برق |
||
|
نشانگر خطای |
قرمز |
خاموش |
هیچ آژیر غیرطبیعی |
حالت نرمال، نیازی به اقدام نیست |
|
در |
خروجي به خاطر ولتاژ بیش از حد یا ماژول در محل قرار نگرفته است |
ماژول راست کننده را جدا کنید، بیش از 1 دقیقه صبر کنید، و سپس آن را وارد کنید |
||
|
هیچ خروجی ناشی از نقص داخلی ماژول اصلاح کننده وجود ندارد |
ماژول اصلاح کننده را جایگزین کنید |
-
