کنترل کننده راه حل نهایی برای سیستم برق مخابراتی با عملکرد بالا
جزئیات محصول

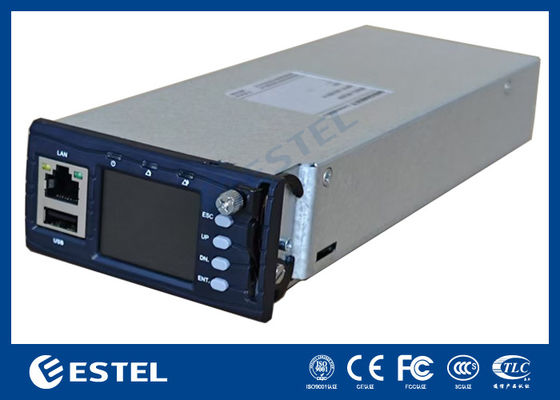

MC2900 کنترل کننده
1. مقدمه کنترل کننده
Mc2900 آخرین نسل کنترل کننده قدرت DC است که توسعه یافته است. این بر اساس CPU ARM Cortex-A8 ، 256Nflash ، 512M SRAM و سیستم عامل لینوکس است. Mc2900 یک سیستم عامل قوی تر ، کاربر پسند تر ،و رابط آسان برای استفادهکنترل کننده عملکرد مدیریت اصلاح کننده را فراهم می کند، ماژول خورشیدی، ماژول بادی، ماژول DC/DC، ماژول HVDCدیزل، باتری VRLA و باتری لیتیوم یون.
2ویژگی های کلیدی کنترل کننده
- lpv4 استاتیک/DHCP,lpv6 استاتیک/DHCP,TCP/IP,UDP,HTTPS,SNMP V1/V2C/V3
- صفحه نمایش چند زبانه LCD و وب
- ارتقاء نرم افزار کنترل کننده از طریق USB/WEB/WIFl/bluetooth
- از 1 تا 48 دستگاه اصلاح کننده را مدیریت می کند
3اندازه گیری کنترل کننده
22 × آمپول آنالوگ و 12 × آمپول دیجیتال شامل: ولتاژ سیستم، جریان بار، جریان باتری، دمای باتری، دمای محیط، رطوبت محیط، 12 * Dl. 8 * DO.
4ارتباطات کنترل کننده
کنترل کننده با کامپیوتر میزبان در 2 حالت ارتباط برقرار می کند: Rs485 و اترنت (TcP / p، UDp، https و SNMp). تنظیم و ویرایش پارامترهای عملیاتی،دانلود تاریخچه عملیات و تاریخچه هشدار در مرورگر WEBارتباط بین کنترل کننده و تنظیم کننده ها و ماژول های خورشیدی از ارتباطات CAN استفاده می کند.
پروتکل SNMP از پورت های GET، SET و TRAP 4xRS485 برای باتری BMS، DG یا برد های تابع تمدید پشتیبانی می کند
تاریخچه هشدار
200000 هشدار سابقه و 100000 رویداد سابقه
گزارش سیستم
۵۰۰۰ گزارش آزمایش باتری، ۵۰۰۰ گزارش شارژ باتری، ۵۰۰۰ گزارش تخلیه باتری، ۵۰۰۰ گزارش کار DG

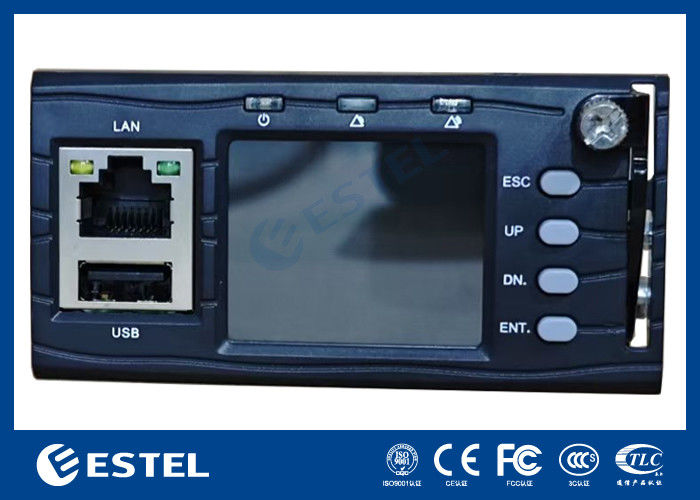

LCD&LED
صفحه نمایش LCD 128 x 160 برای دسترسی به شرایط عملیاتی فعلی، آژیرها، تنظیمات کاربر؛ LED سبز/سفید/قرمز وضعیت عملکرد و آژیرها را نشان می دهد
5جمع آوری و مدیریت
- اصلاح کننده،ماژول خورشیدی،ماژول بادی،ماژول DC/DC،ماژول DC/AC،داده های ماژول HVDC
- "نارادا" و "شوتو" بسته باتری لیتیوم، جمع آوری اطلاعات
- باتری لیتیومی هر پروتکل modbus/YDT-1363 بر اساس رابط RS485 یا CAN
- جیانگسو یائو باطری بازرسی و خرید
- جمع آوری داده های سنجه های هوشمند AC یا صفحه ACmetering خود توسعه یافته
- جمع آوری داده های مترهای هوشمند DCجمع آوری و مدیریت داده های DG هوشمند
- جمع آوری و مدیریت داده های ATS هوشمندجمع آوری و مدیریت داده های آب و هواجمع آوری و مدیریت داده های CB هوشمند
- محاسبه انرژی
6. مدیریت باتری
l مدیریت بوت و شناور
l کنترل محدوده ی جریان شارژ
تعویض درجه حرارت
LVD
تست باتری
l محاسبات ولتاژ نقطه میانی ظرفیت
من از بالا جدا شدم
مدیریت باتری لیتیوم
l با توجه به ظرفیت باتری
با توجه به ولتاژ باتري
آزمون DG
l محاسبه سوخت باقی مانده
l مدیریت اولویت های مصرف انرژی
l مدیریت صرفه جویی در انرژی اصلاح کننده
l چرخش اصلاح کننده
هشدارها/حوادث
- هشدار SPD
- آلارم ورودی دیجیتال
- هشدار فیوز بار
- آژیر حالت دستی
- عدم تعادل فعلی
- هشدار دمای محیط
- جدا کردن بار
- شکست برق AC
- آژیر فیوز باتری
- تخلیه باتری
- آزمايش باتري شکست خورد
- عدم تعادل باتری
- باتري قطع بشه
- خطای سنسور دما باتری
- آژیر دمای باتری
- ارتباط BMS شکست خورد
- خرابی ورودی AC اصلاح کننده
- خطای اصلاح کننده
- خطای فن اصلاح کننده
- محافظت از اصلاح کننده فعال شده است
- حالت روشن شدن یا خاموش شدن اصلاح کننده
- ارتباط اصلاح کننده شکست خورد
- حالت صرفه جویی در انرژی سیستم
- قطع حالت صرفه جویی در انرژی
- ارتباط ماژول خورشیدی شکست خورد
- خطای ماژول خورشیدی
- خطای فن ماژول خورشیدی
- حفاظت از ماژول خورشیدی فعال است
- حالت ماژول خورشیدی روشن/ خاموش
- خرابی ورودی ماژول خورشیدی
- AC بیش از ولتاژ و زیر ولتاژ
- DC بیش از ولتاژ و زیر ولتاژ
-
