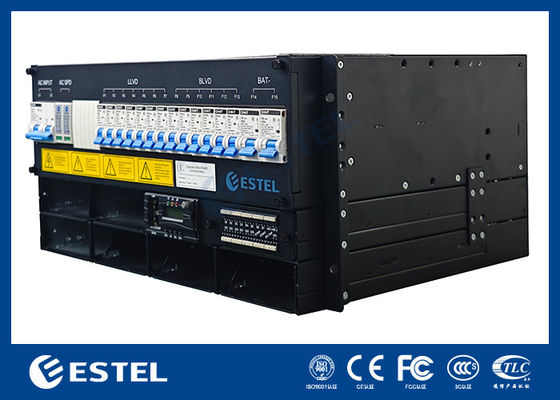

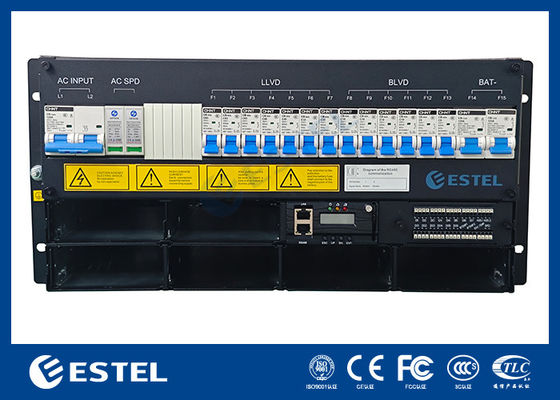

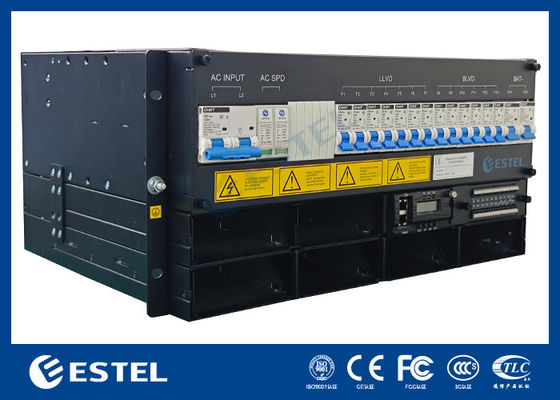

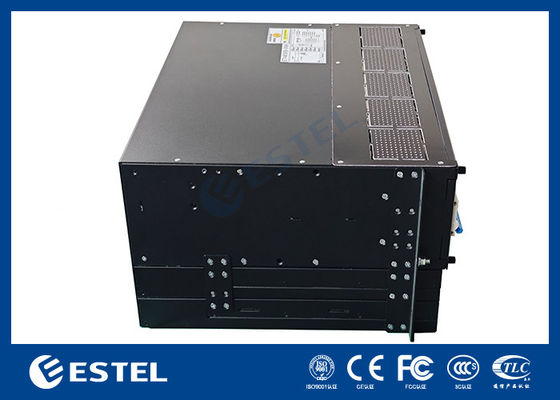

سیستم برق تعبیه شده ESTEL 5U برای کابینت مخابراتی فضای باز، سیستم یکسو کننده با طراحی فشرده برای مخابرات
جزئیات محصول
سیستم برق برای کابینت مخابراتی در فضای باز
,اصلاح کننده برای مخابرات
,سیستم اصلاح کننده برای مخابرات
سیستم برق 5U
1مقدمه
ESTEL ET48300 M5E65A یک منبع برق کامپکت جاسازی شده جدید است که دارای یک طراحی معماری جدید است که اندازه کوچک و چگالی قدرت بالا (تا 24KW در 5U) را ارائه می دهد.این سیستم اولویت انعطاف پذیری مشتری را دارد.
طراحی فشرده با ارتفاع 5U برای پاسخگویی به نیازهای کاربردی حیاتی انتقال فیبر و مایکروویو ، دستگاه دسترسی ، سوئیچ. حداکثر قدرت سیستم 300A است ، با AC / باتری / بار MCB.کابل ها از جلو با MCB و بسبار وارد میشن.برابر کننده های سری MR48 همراه با کنترل کننده MC2600 عملکرد امن، قابل اعتماد و انعطاف پذیر را تضمین می کنند. به اندازه کافی جمع و جور برای اکثر کابینت ها، یک واحد جایگزین ایده آل است.ساخته شده بر روی تکنولوژی اثبات شده ESTEL، سري MR48 آماده است تا به خواسته هاي آينده پاسخ دهد.
ویژگی های کلیدی
- عرض استاندارد 19 اينچ، همه کاره
- 5U طراحی بسیار جمع و جور، صرفه جویی در فضا و هزینه نصب؛
- مدیریت هوشمندانه، نگهداری از راه دور آنلاین، کاهش دسترسی به سایت و هزینه های نگهداری؛
- مدیریت کامل باتری برای افزایش عمر باتری
- انواع پورت های ارتباطی را فراهم می کند.
- رابط LAN/RS232/RS485، LAN-SNMP، TCP/IP برای دستیابی به شبکه انعطاف پذیر و نظارت از راه دور
- ماژول اصلاح کننده و کنترل کننده می توانند به صورت گرم تعویض شوند و نگهداری آنلاین راحت باشد.
- طیف گسترده ای از ولتاژ ورودی AC (90 ~ 300Vac) ؛
- مدیریت هوشمندانه: نگهداری از راه دور آنلاین بازدید از سایت و هزینه های نگهداری را کاهش می دهد.
2سناریوهای کاربرد
- گسترش سایت
- ایستگاه پایه بی سیم
- شبکه انتقال
- شبکه ارتباطات شرکت ها
3مشخصات
| مدل محصول | ET48300 M5E65A | ||
| سیستم | ابعاد ((ملی متر) | 482.0 ((W) * 350 ((D) * 5U ((H) | |
| وزن | ≤20kg (بدون اصلاح کننده) | ||
| حالت خنک کننده | خنک سازی طبیعی | ||
| حالت نصب | نصب شده بر روی قفسه 19 اینچی یا داخل کابینت | ||
| حالت کابل کشی | ورودی بالا و خروجی بالا | ||
| حالت نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی | ||
| سطح حفاظت | IP20 | ||
| توزیع AC | حالت ورودی | 220Vac ((L-L) | |
| ظرفیت ورودی | 1×125A/2P | ||
| محدوده ولتاژ ورودی | 90 ~ 300Vac | ||
| SPD AC | 20kA/40kA، 8/20μs | ||
| توزیع DC | ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC | |
| حداکثر ظرفیت | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| قطعات قطعات باتری | 2×125A/1P | ||
| دستگاه های شکستن بار |
LLVD: 3×63A/1P، 2×40A/1P، 2×32A/1P BLVD: 2×16A/1P، 2×10A/1P، 2×6A/1P |
||
| ماژول اصلاح کننده | ولتاژ ورودی | 85VAC ≈ 300VAC، با قدرت 220VAC | |
| کارایی | ≥96%@قیمت اوج | ||
| قدرت نامی | 3000W ((176~300VAC) | ||
| دمای کار | -40°C~+75°C ((به طور کامل در زیر 50°C) | ||
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| وزن | ≤2kg | ||
| حالت خنک کننده | خنک سازی اجباری با فن | ||
|
کنترل کننده
|
ورودی سیگنال | 4 AI (3 باتری temp، 1 محیط temp) ،6 DI (SPD، 6 DI مشترک) | |
| خروجی آژیر | 6 تماس خشک | ||
| پورت ارتباطی | رابط LAN/RS232/RS485، LAN-SNMP، TCP/IP | ||
| حالت نمایش | صفحه LCD | ||
| محیط زیست | دمای کار | -40°C~+75°C (در صورت کار با بار کامل، دمای آن بالاتر از 50°C نیست) | |
| دمای ذخیره سازی | -40°C تا +75°C | ||
| رطوبت کاری | 0٪ تا 95٪ ((غیر فشرده سازی) | ||
| ارتفاع | 0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) | ||
4.سیستم برق جاسازی شدهنمودار
5.MR483000HG2B-CS
- حداکثر کارایی >96%
- کاهش قدرت از 55°C تا 75°C
- قدرت خروجی در <176VAC
- چگالی قدرت بالا
| ورودی AC | خروجی DC | ||
| ولتاژ ورودی (نامینی) | 110VAC/220VAC | ولتاژ خروجی | -42 تا -58VDC، درجه بندی شده: -53.5VDC |
| محدوده ولتاژ ورودی | 85 تا 290VAC | حداکثر کارایی | >96% |
| حداکثر جریان ورودی | 18A | حداکثر ظرفیت | ۳۰۰۰ وات |
| فرکانس ورودی | 45 تا 65 هرتز | حداکثر جریان خروجی | 56.1A |
| فاکتور قدرت | ≥0.99 (220VAC @ 20٪ تا 100٪ بار) | THD | ≤5٪ @ 50٪ تا 100٪ بار |
| کنترل و نظارت | محیط زیست | ||
| پروتکل ارتباطات | می تواند | EMC | EN55032 کلاس B؛ EN55035؛ IEC61000-3-2؛ IEC61000-3-3 |
| LED | سبز-عادی؛ زرد- هشدار؛ قرمز-شکاف | امنیت | UL62368-1؛ EN62368-1؛ IEC62368-1 |
6.MR484000SG1-GS
l حداکثر کارایی >96.5%
l کاهش قدرت از 45°C تا 75°C
l قدرت خروجی در <176VAC
l چگالی قدرت بالا
| ورودی AC | خروجی DC | ||
| ولتاژ ورودی (نامینی) | 110VAC/220VAC | ولتاژ خروجی | -42 تا -58VDC، درجه بندی شده: -53.5VDC |
| محدوده ولتاژ ورودی | 85 تا 290VAC | حداکثر کارایی | >96.5% |
| حداکثر جریان ورودی | 26A | حداکثر ظرفیت | 4350W |
| فرکانس ورودی | 45 تا 65 هرتز | حداکثر جریان خروجی | 81.3A |
| فاکتور قدرت | ≥0.99 (220VAC @ 20٪ تا 100٪ بار) | THD | <3% @ ≥50% بار |
| کنترل و نظارت | محیط زیست | ||
| پروتکل ارتباطات | می تواند | EMC | EN55032 کلاس B؛ EN55035؛ IEC61000-3-11؛ IEC61000-3-12 |
| LED | سبز-عادی؛ زرد- هشدار؛ قرمز-شکاف | امنیت | UL62368-1؛ EN62368-1؛ IEC62368-1 |
7.MC2600 کنترل کننده
مقدمه
MC2600 یک کنترل کننده قدرت DC نسل جدید است که توسط Megmeet توسعه یافته است. کنترل کننده به عنوان پردازنده اصلی AR 32 بیتی کورتیکس-M4CPU را اتخاذ می کند. Mc2600 ویژگی ها و عملکردهای زیادی را ارائه می دهد و یک سیستم کاربری قوی تر و قدرتمندتر دارد.کاربر دوستانه، و رابط کاربری آسان، عملکرد قدرتمند مدیریت انرژی HBrid شامل مدیریت دیزل، VRLA و باتری های یون ایتیوم و ماژول های خورشیدی.
ویژگی های کلیدی
- تست باتری خودکار شامل تست برنامه ریزی شده پیشرفته، آزمایش ثابت و آزمایش کوتاه مدت
- زمان نصب را با استفاده از ویژگی فایل پیکربندی به حداقل برساند
- هزینه های عملیاتی پایین تر به دلیل صرفه جویی در انرژی
- از 1 تا 40 دستگاه اصلاح کننده را مدیریت می کند
اندازه گیری
24 × آمپول آنالوگ و 9 × آمپول دیجیتال شامل: ولتاژ سیستم، جریان بار، جریان باتری، دمای باتری، 8 * Dl، 8 * D0، و غیره
ارتباطات
کنترل کننده با کامپیوتر میزبان در 2 حالت ارتباط برقرار می کند: Rs485 و اترنت (WEB یا SNMP). تنظیم و ویرایش پارامترهای عملیاتی،دانلود گزارش داده ها و تاریخچه هشدار در دسترس هستند از طریق مرورگر WEBارتباط بین کنترل کننده و اصلاح کننده و ماژول های خورشیدی از ارتباطات CAN استفاده می کند.
پروتکل SNMP از پورت های GET، SET و TRAP 4xRs485 برای باتری BMS، DG یا دستگاه تابع تمدید پشتیبانی می کند
تاریخچه هشدار
گزارش سابقه هشدار 1000 رویداد، FlFO برای تجزیه و تحلیل سیستم
گزارش سیستم
1000 ثبت ولتاژ خروجی و جریان بار و 50 ثبت از قراءات تست باتری تاریخی
LCD&LED
صفحه نمایش LCD 128 × 32 برای وضعیت دسترسی، آژیرها، تنظیمات کاربر؛ LEDهای سبز/سفید/قرمز وضعیت کار و آژیرها را نشان می دهند
مدیریت باتری
- هزینه شناور / افزایش
- تست باتری
- جبران دمای
- پیش بینی ظرفیت باتری
- قطع ولتاژ پایین
- دمای پایین/بالا
- قطع ارتباط
مدیریت باتری
- مدیریت چندین Megmeetrectifier و/یا ماژول خورشیدی در یک سیستم
- برابر کردن زمان اجرا از راست کننده برای
- بهینه سازی طول عمر
- بهینه سازی تعداد فعال
- دستگاه های اصلاح کننده برای بالاترین کارایی
هشدارها/حوادث
- هشدار SPD
- آلارم ورودی دیجیتال
- هشدار فیوز بار
- آژیر حالت دستی
- عدم تعادل فعلی
- هشدار دمای محیط
- جدا کردن بار
- شکست برق AC
- آژیر فیوز باتری
- تخلیه باتری
- آزمايش باتري شکست خورد
- عدم تعادل باتری
- باتري قطع بشه
- خطای سنسور دما باتری
- آژیر دمای باتری
- ارتباطات BMS
- خرابی ورودی AC اصلاح کننده
- خطای اصلاح کننده
- خطای فن اصلاح کننده
- محافظت از اصلاح کننده فعال شده است
- حالت روشن شدن یا خاموش شدن اصلاح کننده
- ارتباط اصلاح کننده شکست خورد
- حالت صرفه جویی در انرژی سیستم
- قطع حالت صرفه جویی در انرژی
- ارتباط ماژول خورشیدی شکست خورد
- خطای ماژول خورشیدی
- خطای فن ماژول خورشیدی
- حفاظت از ماژول خورشیدی فعال است
- حالت ماژول خورشیدی روشن/ خاموش
- خرابی ورودی ماژول خورشیدی
- AC بیش از ولتاژ و زیر ولتاژ
- DC بیش از ولتاژ و زیر ولتاژ
8.MC2900 کنترل کننده
مقدمه
Mc2900 آخرین نسل کنترل کننده قدرت DC است که توسط Megmeet توسعه یافته است. این بر اساس CPU ARM Cortex-A8 ، 256Nflash ، 512M SRAM و سیستم عامل لینوکس است. Mc2900 یک سیستم عامل قوی تر و کاربر پسند ارائه می دهد.,و رابط کاربری آسانکنترلگر عملکرد مدیریت تنظیم کننده، ماژول خورشیدی، ماژول بادی، ماژول DC/DC، ماژول HVDCدیزل، باتری VRLA و باتری لیتیوم یون را فراهم می کند.
ویژگی های کلیدی
- lpv4 استاتیک/DHCP,lpv6 استاتیک/DHCP,TCP/IP,UDP,HTTPS,SNMP V1/V2C/V3
- صفحه نمایش چند زبانه LCD و وب
- ارتقاء نرم افزار کنترل کننده از طریق USB/WEB/WIFl/bluetooth
- از 1 تا 48 دستگاه اصلاح کننده را مدیریت می کند
اندازه گیری
22 × آمپول آنالوگ و 12 × آمپول دیجیتال شامل: ولتاژ سیستم، جریان بار، جریان باتری، دمای باتری، دمای محیط، رطوبت محیط، 12 * Dl. 8 * DO.
ارتباطات
کنترل کننده با کامپیوتر میزبان در 2 حالت ارتباط برقرار می کند: Rs485 و اترنت (TcP / p، UDp، https و SNMp). تنظیم و ویرایش پارامترهای عملیاتی،دانلود تاریخچه عملیات و تاریخچه هشدار در مرورگر WEBارتباط بین کنترل کننده و تنظیم کننده ها و ماژول های خورشیدی از ارتباطات CAN استفاده می کند.
پروتکل SNMP از پورت های GET، SET و TRAP 4xRS485 برای باتری BMS، DG یا برد های تابع تمدید پشتیبانی می کند
تاریخچه هشدار
200000 هشدار سابقه و 100000 رویداد سابقه
گزارش سیستم
۵۰۰۰ گزارش آزمایش باتری، ۵۰۰۰ گزارش شارژ باتری، ۵۰۰۰ گزارش تخلیه باتری، ۵۰۰۰ گزارش کار DG
LCD&LED
صفحه نمایش LCD 128 x 160 برای دسترسی به شرایط عملیاتی فعلی، آژیرها، تنظیمات کاربر؛ LED سبز/سفید/قرمز وضعیت عملکرد و آژیرها را نشان می دهد
جمع آوری و مدیریت
- اصلاح کننده،ماژول خورشیدی،ماژول بادی،ماژول DC/DC،ماژول DC/AC،داده های ماژول HVDC
- "نارادا" و "شوتو" بسته باتری لیتیوم، جمع آوری اطلاعات
- باتری لیتیومی هر پروتکل modbus/YDT-1363 بر اساس رابط RS485 یا CAN
- جیانگسو یائو باطری بازرسی و خرید
- جمع آوری داده های سنجه های هوشمند AC یا صفحه ACmetering خود توسعه یافته
- جمع آوری داده های مترهای هوشمند DCجمع آوری و مدیریت داده های DG هوشمند
- جمع آوری و مدیریت داده های ATS هوشمندجمع آوری و مدیریت داده های آب و هواجمع آوری و مدیریت داده های CB هوشمند
- محاسبه انرژی
مدیریت باتری
l مدیریت بوت و شناور
l کنترل محدوده ی جریان شارژ
تعویض درجه حرارت
LVD
تست باتری
l محاسبات ولتاژ نقطه میانی ظرفیت
من از بالا جدا شدم
مدیریت باتری لیتیوم
l با توجه به ظرفیت باتری
با توجه به ولتاژ باتري
آزمون DG
l محاسبه سوخت باقی مانده
l مدیریت اولویت های مصرف انرژی
l مدیریت صرفه جویی در انرژی اصلاح کننده
l چرخش اصلاح کننده
هشدارها/حوادث
- هشدار SPD
- آلارم ورودی دیجیتال
- هشدار فیوز بار
- آژیر حالت دستی
- عدم تعادل فعلی
- هشدار دمای محیط
- جدا کردن بار
- شکست برق AC
- آژیر فیوز باتری
- تخلیه باتری
- آزمايش باتري شکست خورد
- عدم تعادل باتری
- باتري قطع بشه
- خطای سنسور دما باتری
- آژیر دمای باتری
- ارتباط BMS شکست خورد
- خرابی ورودی AC اصلاح کننده
- خطای اصلاح کننده
- خطای فن اصلاح کننده
- محافظت از اصلاح کننده فعال شده است
- حالت روشن شدن یا خاموش شدن اصلاح کننده
- ارتباط اصلاح کننده شکست خورد
- حالت صرفه جویی در انرژی سیستم
- قطع حالت صرفه جویی در انرژی
- ارتباط ماژول خورشیدی شکست خورد
- خطای ماژول خورشیدی
- خطای فن ماژول خورشیدی
- حفاظت از ماژول خورشیدی فعال است
- حالت ماژول خورشیدی روشن/ خاموش
- خرابی ورودی ماژول خورشیدی
- AC بیش از ولتاژ و زیر ولتاژ
- DC بیش از ولتاژ و زیر ولتاژ
-
