جزئیات محصول:
پرداخت:
|
| حالت ورودی: | ورودی دو سیم تک فاز | ولتاژ ورودی: | 85VAC تا 300VAC |
|---|---|---|---|
| ورودی اسمی: | 100VAC تا 120VAC 200VAC تا 240VAC | محدوده فرکانس: | 45Hz-66Hz |
| حداکثر جریان ورودی: | ≤24a | افزایش جریان: | معیارها را ملاقات کنید: ETSI300132-3 |
| کارایی: | ≥96.6٪@peak ارزش | ضریب قدرت: | ≥0.99@220VAC 20-100 ٪ بار |

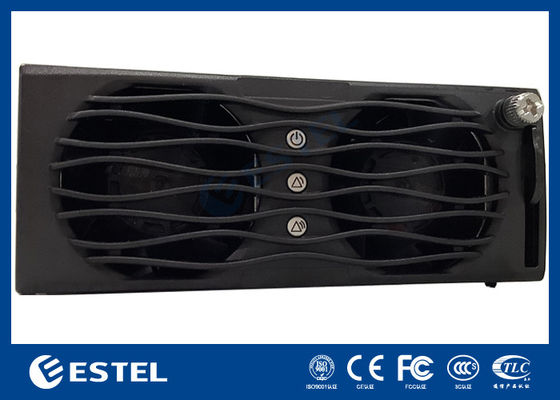

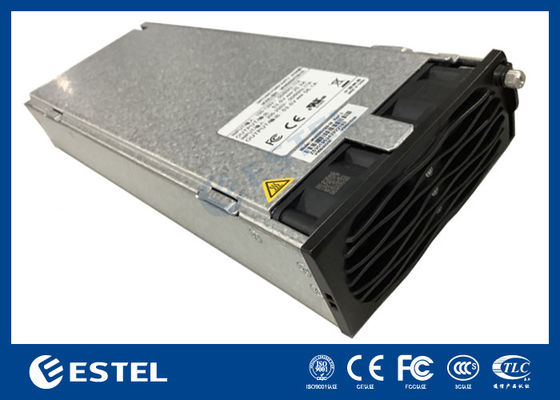

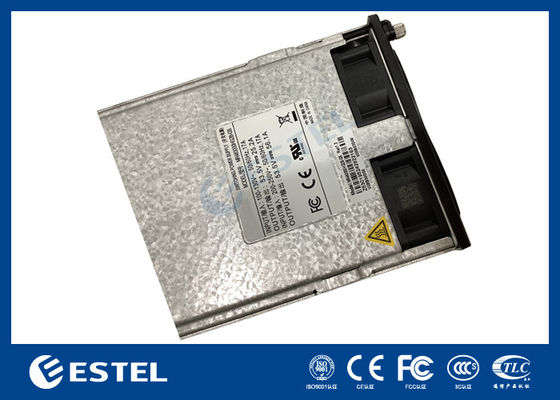

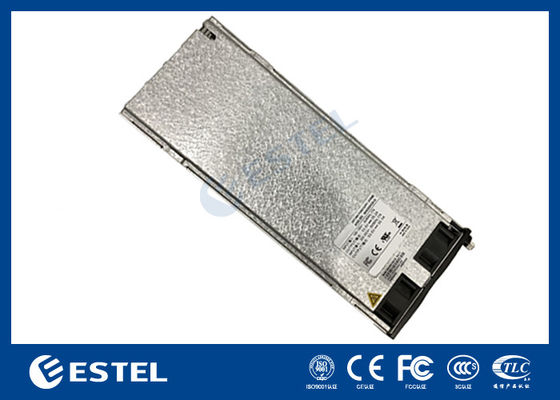

MR484000SG1 75A ماژول قدرت ارتباطات با کارایی بالا 96 درصد کارایی ورودی گسترده 85 300VAC قابل تعویض گرم
1مشخصات الکتریکی
1.1 ویژگی های ورودی
| حالت ورودی | ورودی دو سیم تک فاز |
| ولتاژ ورودی | 85Vac تا 300Vac |
| ولتاژ ورودی نامی | 110Vac / 220Vac |
| ورودی اسمی | 100Vac تا 120Vac 200Vac تا 240Vac |
| محدوده فرکانس | 45 هرتز تا 66 هرتز |
| حداکثر جریان ورودی | ≤24A |
| جريان زياد | شرایط: ETSI300132-3 |
| کارایی | ≥96.6٪@قیمت اوج |
| فاکتور قدرت | ≥0.99@220Vac 20-100٪ بار |
| جریان ورودی THD است |
<3% @≥50% بار <8% @≥20% بار |
| جریان نشت | <3.5mA@264Vac |
| قدرت نامی |
قدرت نامی 4000W@176ac (176Vac ≈ 300Vac بیش از حد 176Vac85Vac خطی به 1600W، خاص به عنوان منحنی محدوده قدرت ورودی) |
| بیمه را وارد کنید | L/N سیم فیوز30A |
| حداکثر ولتاژ ورودی | 320Vac ((قدرت برق نباید آسیب ببیند) |
| زمان نگه داشتن خاموشی | 10ms |
توجه: 1. حداقل ولتاژ شروع کمتر از 95VAC است.
1.2 ویژگی های خروجی
1.2.1 تنظیم ولتاژ خروجی و جریان نرخ
| ولتاژ خروجی | +53.5Vdc |
| مقدار تنظیم ولتاژ خروجی | +53.5±0.1Vdc |
| محدوده تنظیم شده ولتاژ خروجی | +42Vdc+58Vdc |
| درجه عدم تعادل جریان یکنواخت | ≤±3٪ |
| اثر منبع | ± 0.1% |
| تاثیر بار | ±0.5٪ |
| دقت جریان ثابت | ≤±0.8A |
| دقت تنظیم ولتاژ | ± 0.6% |
| حداقل جریان | 0A |
| جریان نامی | 75A |
| جریان اوج | 81.3A |
| ضریب دمای (1/°C) | ≤±0.02٪ |
| مصرف برق در حالت آماده | ≤5W |
| حداکثر بار ظرفیت | ۴۰۰۰ درجه فارنهایت |
| حداکثر تعداد موازی | 31 |
توجه: تنظیم جریان خروجی و قطع ارتباط ماژول اصلاح کننده به شرح زیر است:
1) جریان خروجی ماژول صاف کننده را می توان با توجه به دستور جریان تنظیم کرد. محدوده تنظیم 1A ~ 81.3A است.
2) اگر ارتباط بین ماژول اصلاح کننده و ماژول نظارت برای بیش از یک دقیقه قطع شود، خروجی ماژول اصلاح کننده به طور خودکار به 53 باز می گردد.5 ولت و حالت
جریان نامحدود.
1.2.2 خروجی موج و سر و صدا
| ریپل و سر و صدا (قله-قله) |
| ≤200mVp-p |
توجه: 1) آزمایش موج و سر و صدا: پهنای باند موج و سر و صدا در 20 مگاهرتز تنظیم شده است.
1.2.3 دینامیک خروجی پاسخ
|
ولتاژ تجاوز |
پرش کن شیب | در تغییر بار | زمان بهبود |
|
+53.5V±5٪ |
0.1A/us |
25 تا 50 درصد 50 تا 75 درصد |
≤200us (±0.6٪) |
| +58V | 0.1A/us | 0 تا 100 درصد |
/ ((نمياد ولتاژ بالا حفاظت |
توجه: چرخه پرش بار 4ms.
1.2.4 تجاوز از قدرت خروجی
| ولتاژ خروجی | ولتاژ بیش از حد | |
| کفش | به دور اون خاموش | |
| +53.5 ولت | ≤1٪ | ≤1٪ |
توجه: محدوده بار در طول آزمایش: حداقل تا حداکثر.
1.2.5 زمان تاخیر در خروجی راه اندازی
| ولتاژ خروجی | 220Vac@25°C |
| +53.5 ولت | 3S ~ 8S |
توجه: زمان تأخیر راه اندازی زمان از قدرت AC به ولتاژ خروجی 42VDC است.
1.2.6 تبدیل قدرت
| ولتاژ ورودی | تولید قدرت |
| 200Vac ≈290Vac | 4350W |
| 176 ولت 200 ولت | کاهش خطی |
| 176Vac | ۴۰۰۰ وات |
| 85 واکس176 واکس | کاهش خطی |
| 85Vac | 1600W |
خروجی 53.5 ~ 58V بر اساس قدرت محدوده بالایی است و خروجی 42 ~ 53.5V بر اساس ویژگی های خارجی و محدودیت قدرت متناسب است
بالا یک منحنی است که حداکثر قدرت خروجی را با توجه به ولتاژ ورودی محدود می کند؛ همه
مقادیر محدودی نظری و محدودی واقعی با توجه به دقت ولتاژ ورودی (±2V) ، دقت ولتاژ خروجی (±0.6٪) و دقت جریان خروجی (0.8A) انحراف خاصی خواهد داشت؛خطای ولتاژ نقطه تبدیل قدرت < ± 2V است.
1.2.7 مشخصات خروجی
ملاحظات: موارد فوق مقادیر مرزی نظری هستند، محدوده واقعی به دلیل دقت جریان (خطای جریان <±0.8A) انحراف خاصی خواهد داشت.
1.2.7 زمان تاخیر در خروجی راه اندازی
| ولتاژ خروجی | 220Vac@25°C |
| +53.5 ولت | 3S ~ 8S |
توجه: زمان تاخیر شروع زمان از قدرت AC به ولتاژ خروجی به 42 است.
1.2.8 منحنی کاهش بیش از حد دمای
|
در دما |
یادداشت |
| ≤45°C | با خروجی |
| 45°C تا 75°C | کاهش خطی |
| >75°C | خاموش شدن، پس از خاموش شدن از زمان بازیابی بازگشت دمای > |
يادداشت:
ورودی بیشتر از 200Vac است، خروجی 53.5 ~ 58V بر اساس قدرت حد بالا است، و خروجی 42 ~ 53.5V بر اساس ویژگی های خارجی و نسبت محدودیت قدرت است.
ورودی کمتر از 200Vac است و خروجی 53.5 ~ 58V متناسب با محدوده قدرت ورودی محدود می شود؛ خروجی 42 ~ 53.5V متناسب با ویژگی های خارجی و محدودیت قدرت ورودی محدود می شود.
موارد فوق مقادیر مرزی نظری هستند و مرزی واقعی با توجه به دقت دمای محیط (± 2°) ، دقت ولتاژ ورودی (± 2V) ، دقت ولتاژ خروجی (± 0.6٪) و دقت جریان خروجی (0.8A) ، خطای دمای محیطی نقطه نامی کمتر از ±2°C است.
1.2.9 ولتاژ سر و صدا
| ولتاژ سر و صدا | حداکثر | یادداشت |
| تلفن ولتاژ سر و صدا را سنجیده | ≤2mV | |
| ولتاژ سر و صدا پهن باند | ≤50mV | 3.4 ٪ 150KHz |
| ≤20mV | 150 ≈ 30000KHz | |
| ولتاژ سر و صدا | ≤5mV | 3.4 ٪ 150KHz |
| ≤3mV | 150 ≈ 200KHz | |
| ≤2mV | 200-500KHz | |
| ≤1mV | ۵۰۰٫۳۰۰۰۰ کیلو هرتز |
1.3 عملکرد حفاظت
1.3.1 مدار کوتاه خروجیاون حفاظت
| ولتاژ خروجی | یادداشت |
| +53.5 ولت | مدار کوتاه طولانی مدت، می تواند به طور خودکار پس از قطع شدن مدار کوتاه بازسازی شود |
1.3.2 ولتاژ خروجی حفاظت
حفاظت از ولتاژ بیش از حد را می توان به محافظت از ولتاژ بیش از حد داخلی و خارجی تقسیم کرد. محدوده خطای ولتاژ بیش از حد داخلی 58.5VDC ~ 60.5VDC است که می تواند با نظارت تنظیم شود. در صورت خرابی،قفل های ماژول. اگر ولتاژ خارجی بیشتر از 63VDC است و بیش از 500ms طول می کشد، ماژول قفل شده است. پس از ورود به حالت حفاظت از دستگاه قفل، لازم است که ابتدا قدرت AC را قطع کنید،و بعدش دوباره برق رو روشن کن، تا قدرت دوباره کار کنه
1.3.3 خروجی هشدار کم ولتاژ
محدوده 37VDC ~ 39VDC است. هنگامی که کمتر از ارزش هشدار کم ولتاژ باشد، به طور معمول خروجی می کند و یک هشدار را گزارش می دهد.
1.3.4 ولتاژ ورودی proتعویض
| ولتاژ ورودی | یادداشت |
| 310±10Vac | خروجی خاموش، ولتاژ می تواند پس از عادی بازیابی شود |
| بازگشت نقطه بازیابی >10 ولت |
توجه: حفاظت از ولتاژ فوق العاده ورودی باید با بار نامی 75A آزمایش شود.
1.3.5 ورودی ولتاژ پایین حفاظت
| ولتاژ ورودی | یادداشت |
| 80±5Vac | خروجی خاموش، ولتاژ می تواند پس از عادی بازیابی شود |
| 80Vac-95Vac | بازیافت خروجی، بازگشت نقطه بازیافت خروجی >؛5V |
1.3.6 بیش از دمایحفاظت
| درجه حرارت | یادداشت |
| ≤45°C | ماژول می تواند حداکثر قدرت خروجی را بدون محافظت از بیش از حد درجه حرارت تولید کند و ماژول به طور معمول کار می کند |
| 45°C تا 75°C | قدرت ماژول به صورت خطی به 2000W کاهش می یابد |
| >75°C | خاموش کردن، تفاوت دمای خود بهبودی پس از خاموش کردن >10°C |
1.4 عملکرد ارتباطات بین اصلاح کننده ماژول و نظارت ماژول
حالت ارتباط اتوبوس CAN بین ماژول اصلاح کننده و ماژول نظارت، که از ارتقاء نسخه نرم افزار از راه دور پشتیبانی می کند، پذیرفته شده است و آدرس ماژول می تواند از طریق
تابلوی آدرس
پس از اینکه ارتباط بین ماژول اصلاح کننده و نظارت برای یک دقیقه قطع شود،ماژول اصلاح کننده راه اندازی می شود و ولتاژ خروجی و مقادیر محدودی جریان به مقادیر پیش فرض باز می گردند..
رابط CAN در ماژول صاف کننده باید به صورت جداگانه طراحی شود. منبع برق CAN + 5VDC است که در داخل ماژول صاف کننده فراهم می شود.
اطلاعات اصلی نظارت بر ماژول اصلاح کننده عبارتند از:
1) تنظیم ولتاژ و عملکرد تنظیم جریان: برای پاسخگویی به الزامات شارژ شناور باتری و برای پاسخگویی به الزامات تنظیم ولتاژ
2) کنترل دستگاه سوئیچ واحد ماژول
3) بازخورد اطلاعات حفاظت و هشدار:
خطای برق: خطای برق (خروجی AC بیش از ولتاژ)
حفاظت از ماژول: هشدار دمای
خرابی ماژول: هیچ خروجی ناشی از خاموش شدن با ولتاژ بالا، خرابی فن، خاموش شدن با دمای بالا یا سایر دلایل داخلی ماژول وجود ندارد.
(ماژول در حالت خواب زمستانی و خاموش است و شکست برق شبکه به خطای ماژول گزارش نمی شود).
1.5 LED
شاخص LED منبع برق در طرف صفحه برق نصب شده است. حالت خروجی در جدول زیر نشان داده شده است.
| علامت اجباری | نور شاخص | نرمال | ناهنجاری | علت غیرطبیعی |
| نشانگر قدرت | رنگ | دولت | دولت | شکست برق (بدون ورودی AC، ورودی AC بیش از ولتاژ) ، ماژول بدون خروجی. |
| چراغ هشدار | سبز | روشن | نابود کردن | هشدار درجه حرارت (درجه حرارت محیط بیش از 65 °C ~ بیش از خاموش کردن درجه حرارت) خاموش کردن خواب (ماژول فقط چراغ شاخص هشدار را روشن می کند، ماژول هشدار را گزارش نمی دهد).قطع ارتباط (ضوء هشدار در حال براق شدن)هشدار ولتاژ ورودی ( ولتاژ ورودی بیش از 290VAC ~ محافظت از ولتاژ بیش از حد) |
| چراغ نقص | هوانگ | نابود کردن | روشن | ولتاژ بیش از حد ورودی، ولتاژ پایین ورودی، ولتاژ بیش از حد خروجی، ولتاژ بیش از حد اتوبوس، ولتاژ پایین اتوبوس، خرابی فن، بیش از حد درجه حرارت محیط، خطای نوع ولتاژ ورودی،نمونه گیری دمای محیطی ناهنجاری NTC، ولتاژ ورودی فوق العاده بالا |
2عایق بندی پرفورمَنَس
2.1 عایق بندی مقاومت
| ورودی به خروجی |
ولتاژ آزمایش 500VDC، مقاومت عایق ≥2M (فشار اتمسفر طبیعی، دمای اتاق، رطوبت نسبی < 90٪، بدون تهویه) |
| ورودی به منطقه حفاظت شده | |
| خروجی به منطقه حفاظت شده |
2.2 مقاوم به ولتاژ بالا
| ورودی به خروجی | ولتاژ DC 4240VDC1 دقیقه ≤1mA |
|
ورودی به منطقه حفاظت شده |
ولتاژ DC 2120VDC 1 دقیقه ≤1mA |
|
محصول به منطقه حفاظت شده |
ولتاژ معادل DC 710VDC 1 دقیقه ≤1mA |
توجه: اگر مدار دارای دستگاه محافظت از صاعقه باشد، آزمایش ولتاژ باید پس از باز کردن لوله شکاف الکتریکی انجام شود، خطوط ورودی باید به طور کوتاه به هم متصل شوند (L&N).و تمام خطوط خروجی باید کوتاه به هم متصل شوند.
3. استانداردهای ایمنی
ایمنی منبع برق با استانداردهای زیر مطابقت دارد:
GB4943
IEC/EN60950 IEC/EN62368-1
گواهینامه ایمنی منبع برق:
گواهینامه CE (مطلوبات دستورالعمل LVD و EMC)
