واحد نظارت بر میدان با پشتیبانی از جمع آوری داده ها و پردازش پروتکل های هوشمند و ارتباطات برای سیستم برق مخابراتی ایستگاه های پایه
1) مقدمه:

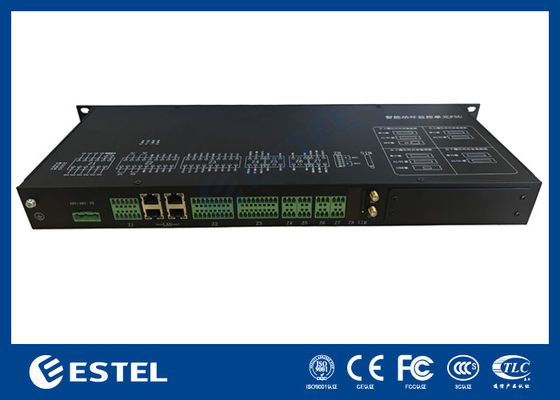

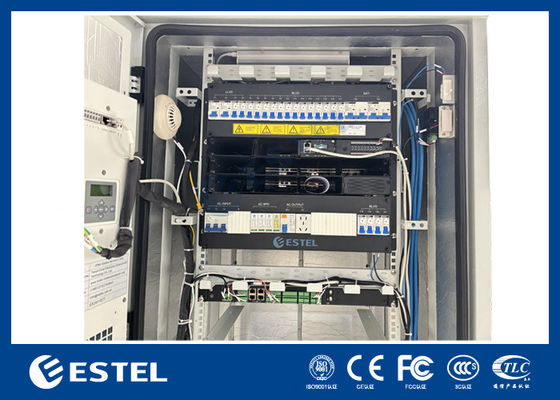

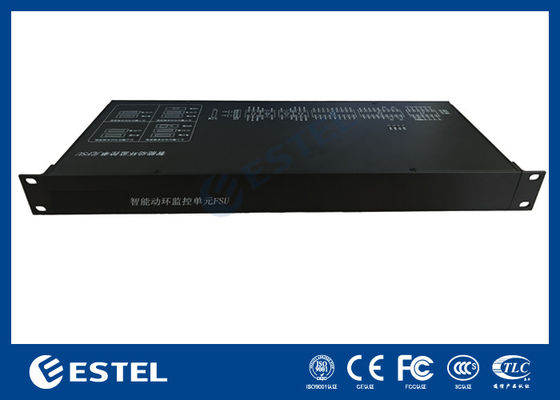

PM5000TT یک واحد نظارتی میدان (FSU) برای ایستگاه مخابراتی و کابینت های برق یکپارچه در فضای باز است که با یک ماژول بی سیم 4G ساخته شده است.
از آن برای بدست آوردن پارامترهای مختلف محیط میدان، پارامترهای عملکرد تجهیزات برق و انواع سیگنال های هشدار دهنده ارزش سوئیچ استفاده می شود.برای تحقق عملکردهای جمع آوری و ذخیره سازی داده ها، کنترل خروجی، ارتباطات از راه دور و غیره
2) پارامترهای فنی:
| پست ها | پارامتر | توضیحات |
| ورودی AI/DI | 8 |
یک ورودی آنالوگ یا دیجیتال 0-5 ولت؛ دقت بدست آوردن آنالوگ: 0.5% دقيقيت بدست آوردن DI: 100٪ |
| ورودی DI | 16 | دقيقيت بدست آوردن: 100 درصد |
| DO محصول | 4 | 1A/30V، DO دقت: 100٪ |
| رابط هوشمند (رابطه جنوبی) | 8 |
4 پورت سریال قابل تنظیم R232/485؛ 4 پورت سریال RS485؛ 1200-19200bps؛ |
| RJ-45 | 4 |
پورت های 10M/100M Ethernet؛ IEEE 802.3 10/100 Base-T؛ |
| 4G (شمالی رابط) | 1 | ماژول 4G جاسازی شده برای چند استاندارد |
| خروجی 12 ولت DC | 6 |
12VDC±10٪، جریان > 2A؛ قدرت > 15W منبع برق برای سنسور |
| فلش | 4G | ذخیره سازی داده های تاریخی بیش از 3 ماه |
| LED | 4 | قدرت، اجرا، شبکه، آلارم |
| منبع برق | -36 تا -72VDC | ضد برعکس |
| ابعاد و نصب | 1U، 180mm | شاسی 19 اینچی 1U |
| دمای کار | -20 تا 60 درجه سانتیگراد | |
| عملیات رطوبت | 95 درصد | |
| برق پورت برق | حالت مشترک: 5KA؛ حالت تفاوت: 5KA | |
| برق بندر سیگنال | حالت مشترک: 3KA؛ حالت تفاوت: 2KA | |
| سطح حفاظت | IP20 | |
| مصرف برق | 25 وات | |
| MTBF | >100000 ساعت | |
| سگ نگهبان | نگهبان سخت افزار |
3) نظارت و کنترل وضعیت محیط زیست
4) رابط کاربری:
این تجهیزات یک رابط کاربر پسند را فراهم می کند، دسترسی آسان و مشاهده تمام پارامترهای نظارت شده از سیستم کاربر را فراهم می کندکاربر می تواند تحقق یک کلیک بررسی وضعیت هر سایت.

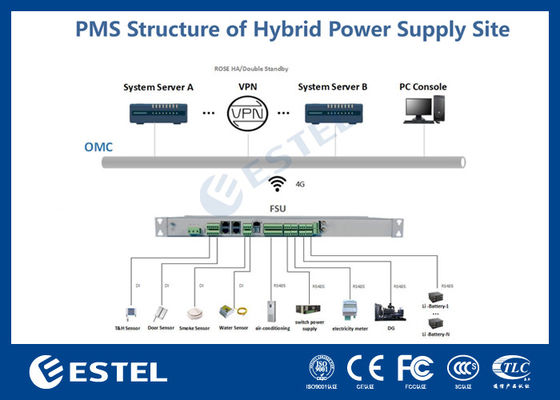

5) توپولوژی شبکه:
این تجهیزات از اتصال منابع متعدد برق پشتیبانی می کند، از جمله قدرت اصلی، انرژی خورشیدی و ژنراتور دیزل.آن را در اطراف نظارت و کنترل برای محیط میدان و وضعیت منبع برق تحقق می یابد.، از جمله پارامترهای دمای هوا و رطوبت، دسترسی به درب، دود، غوطه ور شدن آب، تهویه مطبوع، قدرت سوئیچ، برق سنج، وضعیت ژنراتور دیزل، وضعیت شارژ باتری.در زیر توپولوژی اصلی اتصال آن در سیستم کاربر است:
