AC48V 750A سیستم های برق موازی مخابراتی برای ایستگاه پایه SNMP RS485 پشتیبانی می شود

خلاصه ی محصول

ET48750-M7E106 سیستم برق دایره ای است که یک پلت فرم تبدیل قدرت با ظرفیت بالا است که برای گره های اصلی مخابرات، مراکز داده در مقیاس بزرگ،و تاسیسات صنعتی مهم که در آن تداوم قدرت ضروری استاین سیستم از طریق بلوک های پایانی که به صورت L1 × 3، L2 × 2، L3 × 2 و N × 6 تنظیم شده اند، برای پشتیبانی از ورودی های AC استفاده می کند. این سیستم خروجی DC تنظیم شده دقیق را از 43VDC به 58VDC تنظیم می کند.با یک نقطه ی تعیین نامی ۵۳.5VDC. با ظرفیت خروجی کامل 30kW، کارایی تبدیل بیش از 96٪ حتی تحت بار سنگین را حفظ می کند، به طور قابل توجهی از دست دادن انرژی و هزینه های عملیاتی را کاهش می دهد.

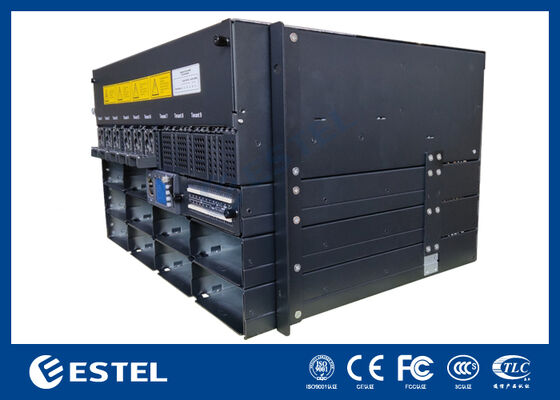

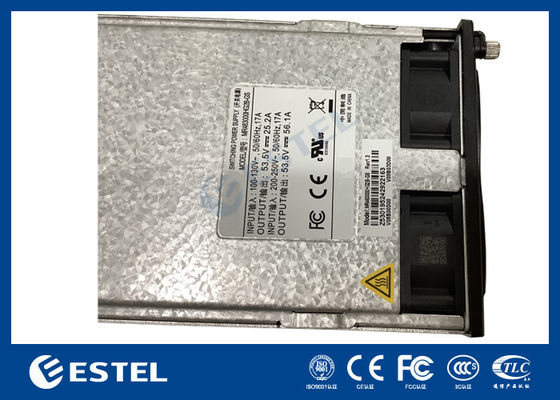

معماری کاملاً ماژولار و مقاوم به خطا است و از حداکثر ده ماژول اصلاح کننده گرم 3000W در یک طرح افزایشی N + 1 یا بالاتر پشتیبانی می کند.هر ماژول صاف کننده کمتر از 2 کیلوگرم وزن دارد و از خنک سازی با هوای اجباری در کنار تصحیح پیشرفته فاکتور قدرت (≥0.99) و تحریف هارمونیک بسیار کم (THDi ≤ 5٪) ، اطمینان از عملکرد سازگار با شبکه و کیفیت انرژی ثابت.کل سیستم در یک شاسی 6U-بالا ساخته شده برای متناسب با قفسه های استاندارد 19 اینچ قرار دارد. نگهداری گرم-مبادله دسترسی جلو و مسیر کابل پانل بالا نصب و خدمات ساحلی را ساده می کند ،در حالی که محفظه IP20 در برابر تماس تصادفی و ورود اجسام خارجی جامد محافظت می کند.

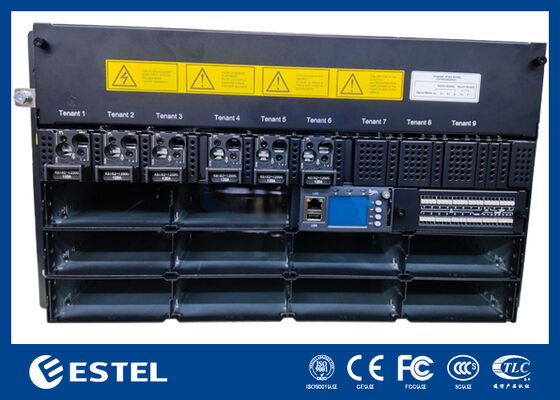

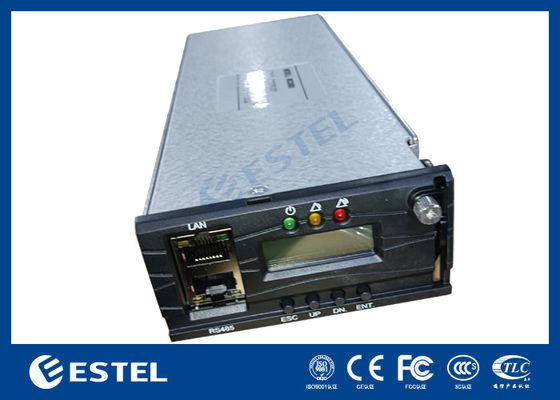

توزیع برق از طریق یک پانل DC یکپارچه مدیریت می شود که از LLVD (قطع ولتاژ کم بار) و BLVD (قطع ولتاژ کم باتری) پشتیبانی می کند.اجازه دادن به کاهش بار اولویت بندی شده و طول عمر باتری در طول قطع کاراطلاعات سیستم توسط یک کنترل کننده اختصاصی که مجهز به چهار ورودی سنسور آنالوگ، هشت ورودی وضعیت دیجیتال و هفت رله هشدار قابل برنامه ریزی است، مدیریت می شود.مدیریت از راه دور جامع از طریق RS232 فعال است، RS485، و SNMP، که به اپراتورها قابلیت مشاهده و کنترل کامل بر پارامترهای قدرت، آلارم ها و وضعیت اصلاح کننده می دهد.پیکربندی محلی و نظارت در زمان واقعی از طریق یک صفحه نمایش LCD جلو یکپارچه تسهیل می شود.

برای استفاده در محیط های سخت فیزیکی طراحی شدهسیستم به طور مداوم در محدوده دمای محیط از 40 °C تا + 65 °C کار می کند و در رطوبت نسبی از 5٪ تا 95٪ مقاومت می کند (غیر منجمد)همچنین قدرت خروجی کامل را بدون کاهش در ارتفاعات تا 3000 متر ارائه می دهد. ترکیب مدولاریت مقیاس پذیر، مدیریت بار هوشمند و انعطاف پذیری درجه صنعتی،ET48750-M7E106 ارائه می دهد، زیرساخت های برق ثابت در آینده برای برنامه هایی که زمان توقف نه تنها گران است بلکه از نظر عملیاتی قابل قبول نیست.
