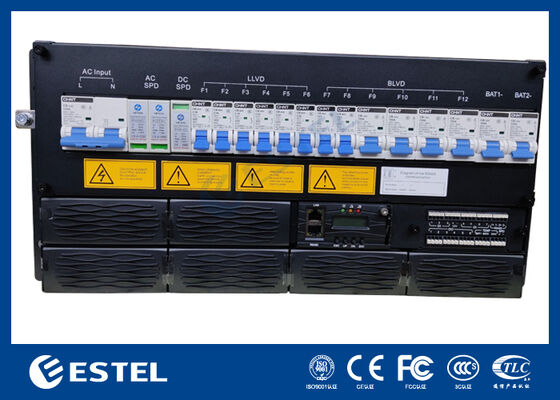

ET48300 سیستم برق مخابراتی 19 اینچی با نظارت از راه دور RS485
خواص اساسی
محل مبدا:
شنژن، چین (سرزمین اصلی)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC
شماره مدل:
ET48300
املاک تجاری
حداقل مقدار سفارش:
1
قیمت:
535-3338 usd
شرایط پرداخت:
L/C، D/A، D/P، T/T، Western Union
توانایی تامین:
8000 ست در ماه
خلاصه محصول
سیستم برق 19 اینچی مخابراتی ET48300 با مانیتورینگ از راه دور RS485 بررسی اجمالی محصول سیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد ET48300-M5S65 سیستم برق رک DC یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی ...
جزئیات محصول
برجسته کردن:
19 اینچ سیستم برق مخابراتی
,سیستم برق مخابراتی با RS485
,سیستم کنترل از راه دور برق مخابراتی
Dimension:
482.6(W)*350.0(D)*5U(H)
Max Rectifier Power:
18 کیلو وات
Rectifier Module:
3 کیلو وات، 6 عدد
Controller:
MC2600
SNMP:
پشتیبانی کنید
rs485:
پشتیبانی کنید
Customizable:
پشتیبانی کنید
Package:
جعبه کارتن/چوبی
توضیحات محصول
سیستم برق 19 اینچی مخابراتی ET48300 با مانیتورینگ از راه دور RS485
بررسی اجمالی محصول سیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد
ET48300-M5S65 سیستم برق رک DC یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی که نیاز به توزیع برق DC قابل اعتماد دارند، طراحی شده است. 220VAC 125A/2P را می پذیردورودی (پشتیبانی از دو خط زنده) و خروجی DC پایدار قابل تنظیم بین -43VDC تا -58VDC، با نقطه عملیاتی اسمی -53.5VDC را ارائه می دهد. با ارائه حداکثر ظرفیت خروجی 18 کیلووات، این سیستم به طور قابل اعتمادی از تاسیسات با تقاضای بالا پشتیبانی می کند در حالی که راندمان تبدیل توان بیش از 96٪ را به دست می آورد.
پانل توزیع DC مجهز به قطع کننده های مدار باتری 2*125A/1P است و دارای عملکرد LLVD و BLVD برای مدیریت ایمن و انعطاف پذیر انرژی است. هوشمندی سیستم توسط یک کنترلر اختصاصی با 3 ورودی حسگر آنالوگ، 7 ورودی وضعیت دیجیتال و 6 رله هشدار تماس خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که یک صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.
ماژول رکتیفایر 18 کیلووات با راندمان 96% سیستم برق مخابراتی
این سیستم با طراحی ماژولار و اضافی، از ماژولهای یکسو کننده 6*3000 واتی که برای افزونگی N+1 پیکربندی شدهاند، با وزن هر ماژول فشرده کمتر از 2 کیلوگرم پشتیبانی میکند. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می یابند و اعوجاج هارمونیک کل پایین (THDi ≤ 5٪) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. شاسی 3U قابل نصب روی قفسه با نگهداری از جلو، کابلکشی پنل بالا و حفاظت ورودی IP20 بر ایمنی عملیاتی، سهولت سرویس و ادغام ساده در کابینتهای 19 اینچی استاندارد تأکید دارد.
سیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد
ET48300-M5S65 سیستم برق رک DC یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی که نیاز به توزیع برق DC قابل اعتماد دارند، طراحی شده است. 220VAC 125A/2P را می پذیردورودی (پشتیبانی از دو خط زنده) و خروجی DC پایدار قابل تنظیم بین -43VDC تا -58VDC، با نقطه عملیاتی اسمی -53.5VDC را ارائه می دهد. با ارائه حداکثر ظرفیت خروجی 18 کیلووات، این سیستم به طور قابل اعتمادی از تاسیسات با تقاضای بالا پشتیبانی می کند در حالی که راندمان تبدیل توان بیش از 96٪ را به دست می آورد.
پانل توزیع DC مجهز به قطع کننده های مدار باتری 2*125A/1P است و دارای عملکرد LLVD و BLVD برای مدیریت ایمن و انعطاف پذیر انرژی است. هوشمندی سیستم توسط یک کنترلر اختصاصی با 3 ورودی حسگر آنالوگ، 7 ورودی وضعیت دیجیتال و 6 رله هشدار تماس خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که یک صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.
ماژول رکتیفایر 18 کیلووات با راندمان 96% سیستم برق مخابراتی
این سیستم با طراحی ماژولار و اضافی، از ماژولهای یکسو کننده 6*3000 واتی که برای افزونگی N+1 پیکربندی شدهاند، با وزن هر ماژول فشرده کمتر از 2 کیلوگرم پشتیبانی میکند. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می یابند و اعوجاج هارمونیک کل پایین (THDi ≤ 5٪) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. شاسی 3U قابل نصب روی قفسه با نگهداری از جلو، کابلکشی پنل بالا و حفاظت ورودی IP20 بر ایمنی عملیاتی، سهولت سرویس و ادغام ساده در کابینتهای 19 اینچی استاندارد تأکید دارد.
مزایای سیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد
ورودی AC با برد وسیع (85VAC~300VAC) - بدون تغییر به باتری از طریق خاموشی های شدید و حوادث اضافه ولتاژ کار می کند
راندمان 96% - تولید گرما و هزینه برق را به حداقل می رساند
خروجی 3000 وات از ورودی 176 ~ 300 VAC - چگالی توان بالا در ضریب فرم 1U
محدوده عملیاتی -40 تا +75 درجه سانتیگراد - خروجی امتیاز کامل زیر 50 درجه سانتیگراد، قابل اعتماد در آب و هوای شدید
≥0.99 ضریب توان و ≤5% THD - عملکرد مناسب شبکه با حداقل اعوجاج هارمونیک
مشخصاتسیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد
| تایپ کنید | ET48300-M5S65 | |||
| سیستم | بعد | 482.6(W)*350.0(D)*5U(H) | ||
| وزن | ≤25 کیلوگرم (بدون یکسو کننده) | |||
| حالت خنک کننده | خنک کننده طبیعی | |||
| حالت نصب | روی قفسه 19 اینچی یا داخل کابینت نصب می شود | |||
| حالت کابل کشی | ورودی بالا و خروجی بالا | |||
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی | |||
| سطح حفاظت | IP20 | |||
| AC توزیع |
حالت ورودی | 220VAC 125A/2P (پشتیبانی از دو خط زنده) | ||
| فرکانس ورودی | 45 ~ 65 هرتز، مقدار امتیاز: 50 هرتز / 60 هرتز | |||
|
AC SPD
|
20kA/40kA، 8/20μs | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
| حداکثر ظرفیت | 18 کیلووات (6*3 کیلووات، افزونگی N+1) | |||
| باطری شکن | 2*125A/1P | |||
| بار شکن |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| DC SPD |
10kA/20kA، 8/20μs |
|||
| یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (خروجی کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤2 کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
| کنترل کننده | ورودی سیگنال | 3 AI (3 دمای محیط)، 7 DI | ||
| خروجی آلارم | 6 تماس خشک | |||
| پورت ارتباطی | RS232/485، SNMP | |||
| حالت نمایش | LCD | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||

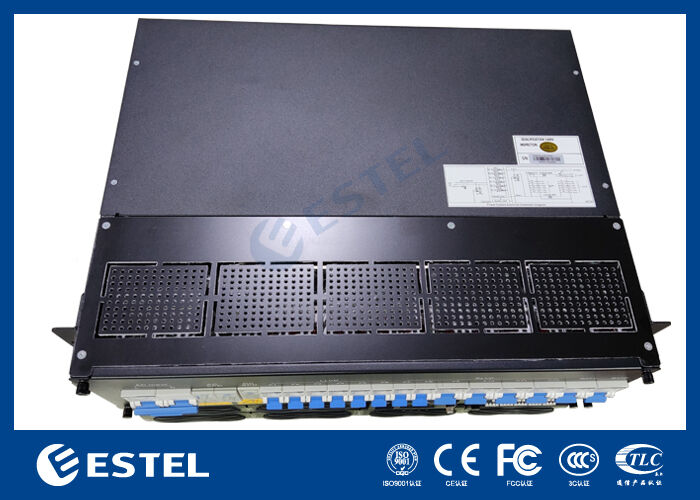

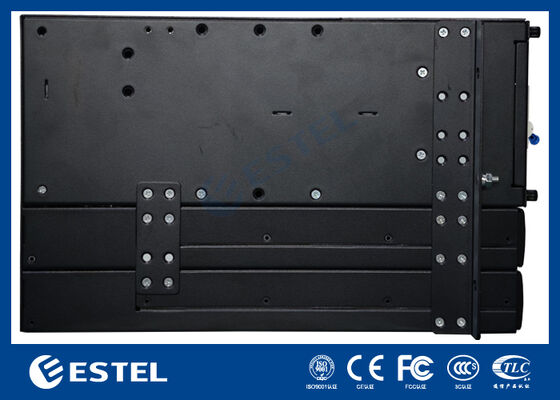

ساختار جانبیسیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد

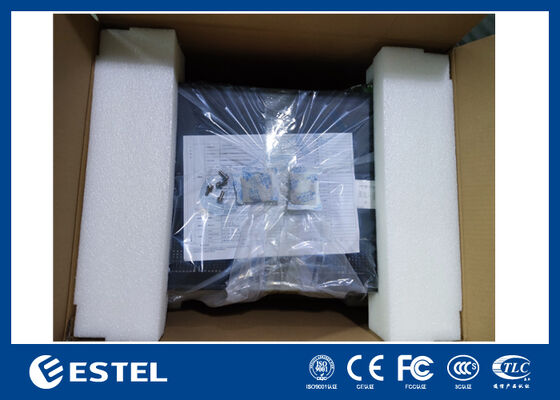

پکیج سیستم برق مخابراتی 18 کیلووات با راندمان 96 درصد
