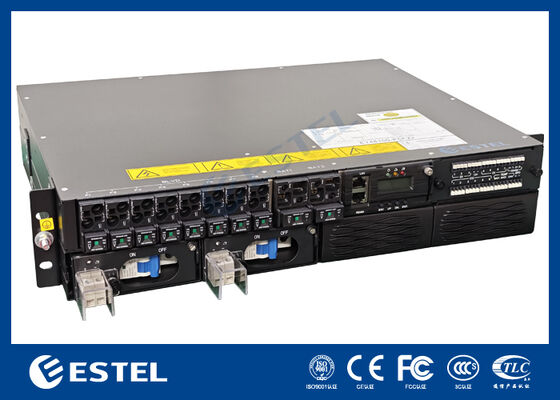

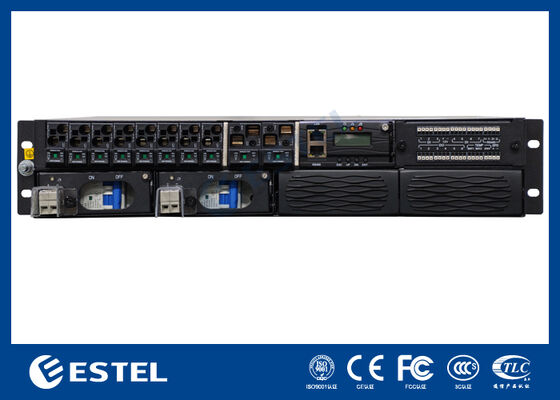

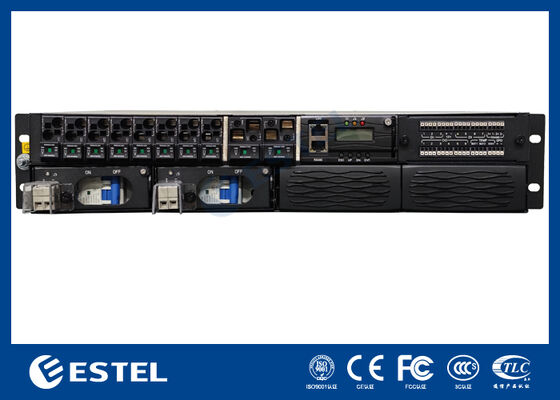

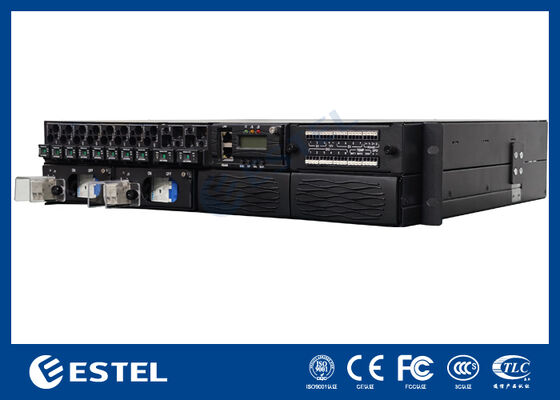

ET48100P5E22 سیستم توزیع برق DC نصب شده در رک برای شبکه های مخابراتی با 8 خروجی فیدر، 2 ورودی باتری و مانیتورینگ یکپارچه
جزئیات محصول
سیستم برق مخابراتی نصب شده بر روی قفسه
,توزیع برق ثابت با نظارت
,سیستم برق مخابراتی 8 خروجی
ET48100P5E22 سیستم توزیع برق DC نصب شده در رک برای شبکه های مخابراتی با 8 خروجی فیدر، 2 ورودی باتری و مانیتورینگ یکپارچه
توضیحات محصول سیستم توزیع برق DC
ET48100-P5E22 یک سیستم توزیع برق DC روی رک است که برای کابینتهای مخابراتی، سایتهای ارتباطی و اتاقهای تجهیزات شبکه طراحی شده است که به توزیع متمرکز DC، دسترسی باتری و نظارت از راه دور نیاز دارند. بر اساس تصاویر محصول، این سیستم دارای یک شاسی افقی جمع و جور، طرح سیم کشی با دسترسی جلو و کنترلر یکپارچه است، که آن را برای نصب کابینت مناسب می کند، جایی که کارایی فضا و راحتی خدمات مهم است. پانل جلویی به وضوح به منطقه خروجی فیدر، ناحیه ورودی باتری، منطقه کنترل و ارتباط، و منطقه ترمینال هشدار / سیگنال تقسیم شده است که امکان نصب، شناسایی مدار و نگهداری آسان تر را فراهم می کند.
ویژگی های کلیدی سیستم توزیع برق DC
• مدل مشخص شده روی برچسب بالا: ET48100-P5E22
• شاسی فشرده روی قفسه برای یکپارچه سازی کابینت مخابراتی
• 8 موقعیت فیدر DC که از F1 تا F8 مشخص شده اند
• 2 پورت ورودی باتری با علامت BAT1 و BAT2
• 1 موقعیت BLVD که در ناحیه توزیع جلو مشخص شده است
• کنترلر یکپارچه با نمایشگر LCD، LED وضعیت و کلیدهای عملیات
• پورت های ارتباطی داخلی شامل 1 پورت LAN و 1 پورت RS485
• بلوک ترمینال سیگنال جداگانه برای اتصالات DI، DO، دما، باتری و محیط
• طراحی دسترسی از جلو برای سیم کشی ساده، بازرسی و نگهداری
مشخصات فنی سیستم توزیع برق DC
|
مورد |
مشخصات |
|
مدل |
ET48100-P5E22 |
|
نوع محصول |
سیستم توزیع برق DC روی رک |
|
نوع نصب |
نصب قفسه / کابینت افقی |
|
ساختار محوطه |
شاسی فلزی کم حاشیه با طرح دسترسی از جلو |
|
مقدار خروجی فیدر |
8 راه تغذیه، با برچسب F1–F8 |
|
مقدار ورودی باتری |
2 ورودی باتری با برچسب BAT1 و BAT2 |
|
برچسب قطع اتصال را بارگذاری کنید |
1 موقعیت با علامت BLVD |
|
نمایشگر کنترلر |
صفحه نمایش LCD یکپارچه در پنل جلویی |
|
کلیدهای کنترلر |
4 کلید: ESC، UP، DN، ENT |
|
LED وضعیت کنترلر |
4 نشانگر جلویی در بالای صفحه نمایش قابل مشاهده است |
|
پورت شبکه |
1× پورت LAN |
|
پورت ارتباط سریال |
1 × پورت RS485 |
|
ترمینال ورودی دیجیتال |
7 پایانه DI با برچسب DI 1-7 |
|
ترمینال خروجی دیجیتال |
6 پایانه DO با برچسب DO 1-6 |
|
علامت گذاری سیگنال کمکی |
علائم ترمینال شامل 12 ولت، TEMP، BAT1، BAT2، ENV، SPD |
|
ترمینال سیگنال اضافی RS485 |
روی بلوک ترمینال سیگنال RS485+ / RS485- مشخص شده است |
|
طرح توزیع جلو |
بخش های فیدر، باتری، کنترلر و ترمینال در یک پانل جلویی یکپارچه شده اند |
|
دسترسی مکانیکی |
عملیات و سرویس در جلو |
|
براکت های نصب |
گوش های قفسه ای در دو طرف شاسی ارائه شده است |
|
کاربرد |
کابینت های مخابراتی، اتاق های ارتباطی، سایت های انتقال، پشتیبان گیری و سیستم های توزیع DC |
دستورالعمل های عملیاتی سیستم توزیع برق DC
-
ET48100-P5E22 را در یک قفسه یا کابینت استاندارد با استفاده از براکتهای نصب جانبی نصب کنید.
-
مدارهای فیدر را از طریق قسمت توزیع جلو با برچسب F1 به F8 مطابق طراحی پروژه وصل کنید.
-
رشته های باتری را از طریق موقعیت های BAT1 و BAT2 وصل کنید و قبل از راه اندازی، قطبیت صحیح را بررسی کنید.
-
از رابط LAN یا RS485 برای اتصال سیستم به یک پلت فرم نظارت برای نظارت بر وضعیت و گزارش هشدار استفاده کنید.
-
سیگنال های خارجی را با توجه به علامت های DI، DO، TEMP، BAT و ENV از طریق بلوک ترمینال سیم کشی کنید.
-
