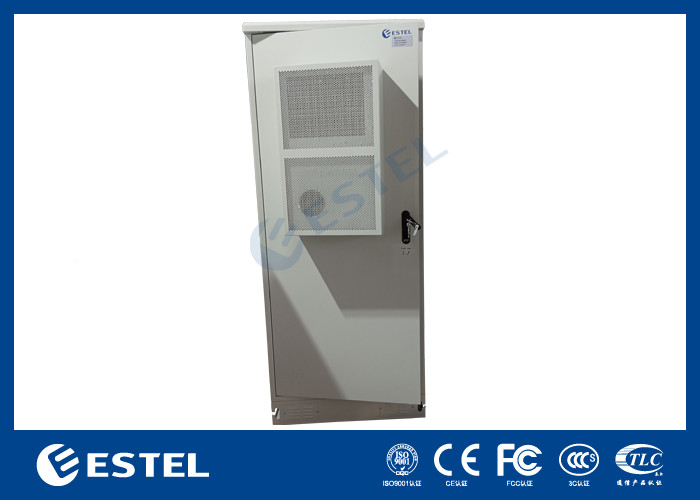

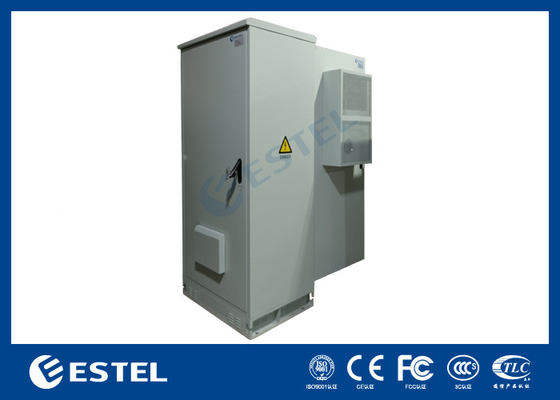

کابینت باتری بیرونی 40U سفارشی IP55 کابینت آسان جمع آوری شده با خنک کننده
جزئیات محصول
کابینت باتری بیرونی 40U IP55
,خنک کننده باتری بیرونی سفارشی
,کابینت باتری 40U که به راحتی قابل جمع آوری است
کابینت باتری بیرونی 40U سفارشی IP55 کابینت آسان جمع آوری شده با خنک کننده
1. کابینت باتری بیرونی 40U سفارشی IP55 کابینت آسان با ویژگی خنک کننده
-
کابینت ضد گرد و غبار، ضد آفتاب و ضد باران است که در محیط بیرون استفاده می شود.
-
خنک سازی کابینت: فن ها و تهویه مطبوع (انتخاب خنک کننده دیگر: مبادله گرما) MTBF≥50000h
-
طرح کابینت منطقی است که دسترسی به کابل، تثبیت و زمین گذاری را تسهیل می کند. سوراخ های ورودی به صورت جداگانه برای کابل برق، کابل سیگنال و کابل نوری وجود دارد.
-
تمام کابل هاي مورد استفاده در کابينت از مواد ضد شعله ساخته شده اند.
2. کابینت باتری 40U در فضای باز سفارشی IP55 کابینت آسان جمع آوری شده با جزئیات خنک کننده:
-
مواد کابینت: کابینت از فولاد گالوانیزه ساخته شده است، با دیوارهای دوگانه، ضخامت صفحه بیرونی: 1.5mm، ضخامت صفحه داخلی: 0.8mm.بین دیوار داخلی و دیوار خارجی عایق گرما وجود داردمواد عایق 20mm PEF، ضریب عایق گرما: 0.035W/m·K. کابینت نوع مونتاژ شده است.
-

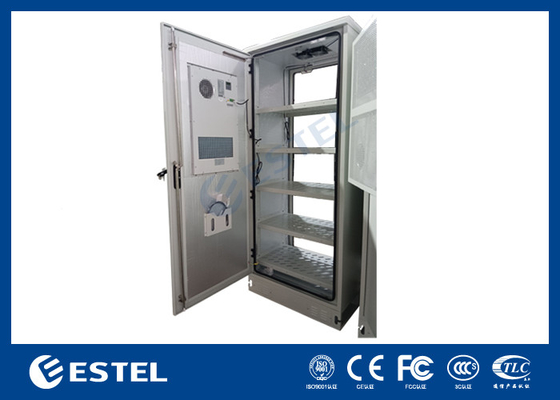

ساختار کابینت: کابینت شامل یک قفسه باتری برای قرار دادن باتری است. کابینت شامل یک تهویه مطبوع و فن نصب شده در درب ورودی است.
-
درب کابینت و قفل: کابینت شامل یک درب جلویی است. درب کابینت از ساختار جاسازی شده استفاده می کند. زاویه باز شدن درب بیشتر از 110 درجه است و دستگاه محدودیت درب می تواند زاویه باز شدن را محدود کند.قفل ضد سرقته، قفل پشتیبان
3. کابینت باتری بیرونی 40U سفارشی IP55 کابینت آسان مونتاژ جزئیات سریع:
|
محل منشأ: شنژن، چین (زمین اصلی) |
ابعاد بیرونی: H × W × D 2100 × 900 × 700mm |
|
نام تجاری: ESTEL |
ساختار: یک دیوار، با عایق بندی |
|
شماره مدل:ET9070210-40U |
طرح کابینت: یک قسمت برای نصب باتری |
|
نام محصول: کابینت باتری در فضای باز |
قفل کابینت: ضد سرقت قفل سه نقطه ای |
|
گواهینامه: ISO9001، IP55 |
سطح حفاظت: IP55 |
|
کاربرد: ایستگاه پایه مخابراتی در فضای باز |
ورودی کابل: در پایین کابینت |
|
مواد: فولاد گالوانیزه |
نوردهی: لامپ LED DC48V |
|
عایق گرما: PEF |
حفاظت از زمین گیری: میله مس |
|
رنگ: خاکستری |
خنک کننده: 220VAC 50/60Hz تهویه مطبوع |
|
پوشش: پوشش پودری ضد خوردگی بیرونی |
سایر گزینه های خنک کننده: مبادله گرما |
4. کابینت باتری بیرونی 40U سفارشی IP55 آسان جمع آوری کابینت مشخصات:
|
پیکربندی |
ماده |
پارامتر فنی |
||
|
کابینت |
مدل |
ET9070210-40U |
||
|
سطح حفاظت |
IP55 |
|||
|
ابعاد بیرونی |
H2100mm × W900mm × D700mm (ممکن است سفارشی شود) |
|||
|
ابعاد داخلی |
19 اینچ ریل، 40U |
|||
|
مواد |
فولاد گالوانیزه، ضخامت 1.2 میلی متر، یک دیوار ضخامت قطعات ناقل: 2.0mm |
|||
|
عایق بندی |
20mm PEF |
|||
|
پوشش |
پوشش پودری پلی استر |
|||
|
رنگ |
RAL7035 |
|||
|
قفل کن |
سیستم قفل سه نقطه ای ضد سرقت |
|||
|
پیچ و تاب |
پیچ داخلی |
|||
|
گزینه های نصب |
نصب روی کف |
|||
|
راه اندازی کابل |
کابل داخل و خارج از پایین کابینت |
|||
|
نگهداری |
يه در جلوي، نگهداري جلوي |
|||
|
خنک کننده |
گزینه ها |
دستگاه تهویه مطبوع |
تهویه مطبوع DC |
فن |
|
ظرفیت خنک کننده |
1500 وات |
/ |
|
|
|
ولتاژ ورودی |
220VAC 60HZ |
/ |
|
|
|
ارتباطات |
RS485 |
/ |
|
|
|
سنسورها |
سنسور درب |
|||
|
دیگران |
لامپ LED برای روشنایی |
|||
|
محیط زیست |
دمای کار |
-40°C ~ +55°C (+ اشعه خورشیدی) |
||
|
دمای ذخیره سازی |
-40°C~+70°C |
|||
|
رطوبت کاری |
۵٪ تا ۹۵٪ ((بدون فشرده سازی) |
|||
|
ارتفاع کاری |
0 تا 4000 متر |
|||
5. نمودار ابعاد
6طرح قفل درب ضد سرقت
-
مقاومت در برابر آسیب قفل ضد سرقت با GA/T 73-1994 قفل ضد سرقت مکانیکی کلاس B مطابقت دارد.
-
قفل سه نقطه ای
7. ورودی کابل
کابل تغذیه و سایر کابل های خارجی همه از روش سیم کشی پایین استفاده می کنند.
8حفاظت از زمین
-
کابینت شامل میله ی مسی زمین دار با پوشش ضد خوردگی است. پیچ های کافی برای سیم کشی پایانه های اتصال وجود دارد.
-
قسمت فلزی کابینت باید به یکدیگر متصل شود و با میله زمین متصل شود. مقاومت اتصال بین هر دو نقطه کمتر از 0.1Ω است.
-
زمین گیری محافظ دیگر تجهیزات داخل کابینت باید به میله زمین متصل شود.
9اتصال و قفل کردن
-
استفاده از اتصال ضد گره ای به عنوان ساختار و اتصال حامل. بولت لنگر برای تثبیت کابینت از بولت های گالوانیزه گرم استفاده کنید.
-
چرخدستهاي در از حالت چرخدستهاي داخلي استفاده مي کنند.
10ظاهر و درمان سطح
پوشش سطحی کابینت پوشش پودری ویژه بیرونی با رنگ خاکستری سفید (PANTONE 428C) است. پوشش مطابق با الزامات GB / T 3181-2008 است.
11. سنسور در، سنسور دود و چراغ LED نصب در بالا.
12بسته بندی و حمل و نقل
-
