دستگاه حفاظت در برابر افزایش ناگهانی (SPD) برای توزیع برق، جریان افزایش ناگهانی 40 کیلو آمپر، پورت هشدار از راه دور

دستگاه محافظت از افزایش (SPD) برای توزیع برق 40kA پورت هشدار از راه دور

توضیحات محصول

درM1L385-40 II دستگاه حفاظت از افزایش (SPD)یک سیستم حفاظت الکتریکی بسیار قابل اعتماد است که برای محافظت از تجهیزات در برابر شرایط ولتاژ بالا و افزایش قدرت در سیستم های توزیع برق ولتاژ پایین طراحی شده است.این دستگاه به طور خاص برای کاربردهایی که در آن حفاظت از بیش از حد جریان و بیش از حد گرما ضروری است طراحی شده است، که حفاظت قوی از سیستم های الکتریکی و دستگاه های الکترونیکی حساس را ارائه می دهد.

مدل M1L385-40 II بااستانداردهای حفاظت کلاس Cو قادر به مقاومت در برابر جریان افزایش تا40kA(آزمایش 8 / 20μs) ، که آن را مناسب برای استفاده در سیستم های توزیع برق و تجهیزات آسیب پذیر به افزایش انتقالی است.پورت هشدار از راه دور(بدون تماس فعال) ، ارائه کاربران با قابلیت های نظارت در زمان واقعی و هشدار برای نقص ها یا خرابی های احتمالی، در نتیجه اطمینان از یکپارچگی سیستم و کاهش زمان خرابی.

دستگاه با یک پایه یکپارچه برای نصب و نگهداری آسان طراحی شده است، که به طور معمول بر روی یکریل DIN 35 میلی متری، که یک عمل رایج برای صفحه های انتقال تجهیزات است.این روش نصب تضمین می کند که SPD می تواند به طور ایمن در سیستم بدون به خطر انداختن کارایی کلی تنظیمات الکتریکی نصب شوددستگاه همچنین ازسیم کشی انعطاف پذیراندازه ها از1.5 mm2 تا 25 mm2برای اتصالات انعطاف پذیر و تا35 میلی متربرای اتصالات سفت و سخت که نیاز به نصب های مختلف را برآورده می کنند.

مشخصات کلیدی

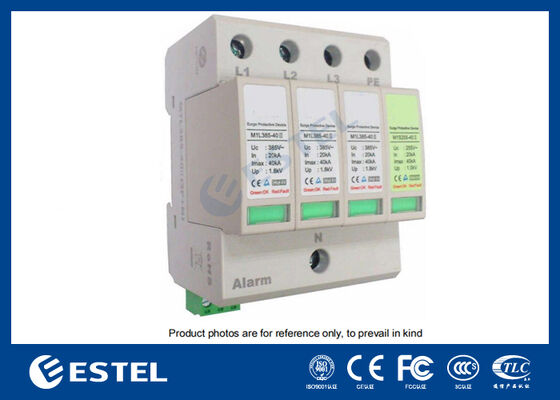

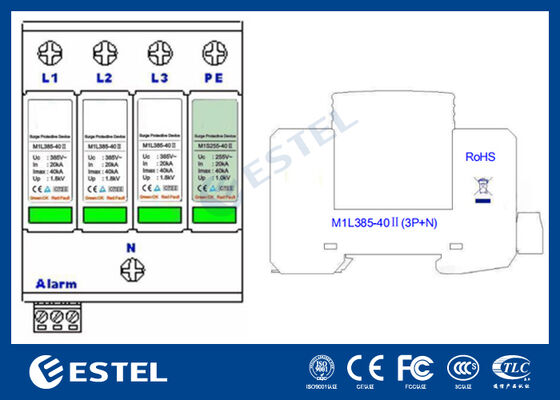

مدل: M1L385-40 II (3P+N)

ولتاژ کار نامینی:

230V/400VAC (L-N / N-PE)

فرکانس نامی: از 48 هرتز تا 62 هرتز

حداکثر ولتاژ کار:

385 ولت (L-N) / 255 ولت (N-PE)

جریان تخلیه اسمی (In):

20kA (L-N؛ N-PE)

حداکثر جریان تخلیه (Imax):

40kA (L-N؛ N-PE)

سطح حفاظت از ولتاژ (بالا):

1.8kV (L-N) / 1.0kV (N-PE)

ویژگی های ولتاژ بیش از حد موقت (TOV):

5s در 385V (L-N) / 400V برای 5 ثانیه

1200 ولت (L-PE) / 200ms برای ویژگی های شکست

جریان مدار کوتاه:

25kArms

اندازه برای اتصال ترمینال:

1.5mm2 تا 25mm2 (مرسوم) / 35mm2 (سخت)

حداکثر جریان برای پورت هشدار:

250V / 0.5A (AC) 0.1A (DC) ؛ 125V / 1A (AC) 0.5A (DC)

درجه ضد آتش پوسته:

UL94 V-0

درجه IP:

IP20

سیستم نظارت بر هشدار

درM1L385-40 IISPD ویژگی های یکپورت هشدار از راه دورکه در زمان واقعی بازخورد مربوط به وضعیت عملیاتی دستگاه را فراهم می کند.تماس غیر فعالو به حفظ کارایی عملیاتی کمک می کند با هشدار دادن به کاربران در هنگام نیاز به تعمیر و نگهداری یا تعویض، اطمینان حاصل شود که زمان توقف تجهیزات به حداقل می رسد.عملکرد هشدار از راه دور همچنین ادغام را در سیستم های نظارت بزرگتر آسان می کند، بهبود نظارت بر زیرساخت های حیاتی

دستورالعمل نصب

دستگاه برای نصب توسطمتخصصان مجازمعمولا بر روی یکریل DIN 35 میلی متریداخل یک صفحه اتصال تجهیزات. SPD باید مطابق دستورالعمل های زیر سیم کشی شود:

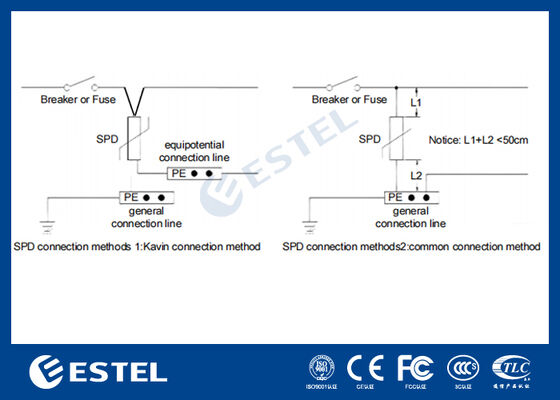

روش اتصال: یک اتصال موازی مشترک می تواند برای سیم کشی استفاده شود، با حداکثر16mm2سیم مس چند رشته ای. طول کل سیم اتصال نباید بیشتر از0.5 متر.

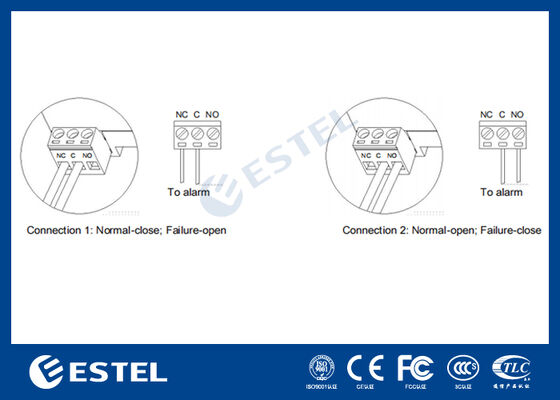

درترمینال اتصال هشداربرای نظارت از راه دور، کاربران باید پلاگین های سیم کشی را بکشند و سیم های آژیر را به سوراخ های مناسب در پلاگین های سیم کشی وارد کنند.سپس پلگ ها را در موقعیت اصلی خود قرار دهید و پیچ ها را محکم کنید.

با پیروی از دستورالعمل های ارائه شده، این دستگاه می تواند به سیستم الکتریکی ادغام شود، محافظت قوی در برابر افزایش قدرت و تضمین کار مداوم و قابل اعتماد را فراهم می کند.

مزاياي دستگاه محافظت از تشعشعات M1L385-40 II:

ظرفیت جریان موج بالا: با حداکثر جریان تخلیه40kA، این SPD می تواند با افزایش قدرت قابل توجهی و ولتاژ های گذرا مقابله کند و حفاظت عالی از تجهیزات حساس را فراهم کند.

قابلیت نظارت از راه دور: ساخته شده درپورت هشدار از راه دورامکان نظارت و نگهداری آسان را فراهم می کند و اطمینان حاصل می کند که هر گونه مشکل را می توان به سرعت حل کرد.

نصب کاربر پسند:نصب ریل DINاین سیستم نصب را ساده می کند و ادغام آن را به زیرساخت های الکتریکی موجود آسان می کند.

محدوده حفاظت از ولتاژ گسترده: قادر به تحمل ولتاژ تا385 ولت(L-N) و255 ولت(N-PE) ، که آن را برای کاربردهای مختلف در سیستم های توزیع برق مناسب می کند.

ماندگار و امن:پوسته ضد آتش (UL94 V-0)وحفاظت IP20اطمینان حاصل شود که دستگاه در محیط های مختلف کار ایمن و دوام دارد.

حوزه های کاربرد:

سیستم های توزیع برق: از سیستم های برق در برابر شرایط فوق ولتاژ گذرا که می تواند به اجزای حساس آسیب برساند محافظت می کند.

تجهیزات مخابراتی: اطمینان از ایمنی تجهیزات مخابراتی با جلوگیری از افزایش از تاثیر عملکرد.

سیستم های الکتریکی صنعتی: از ماشین آلات و تجهیزات صنعتی در برابر خرابی های الکتریکی که می تواند باعث وقفه یا آسیب شود محافظت می کند.

سیستم های انرژی تجدید پذیر: از سیستم های انرژی خورشیدی، بادی و سایر منابع تجدید پذیر در برابر افزایش برق ناشی از عوامل خارجی محافظت می کند.

خلاصه

درM1L385-40 II دستگاه حفاظت از افزایشحفاظت بسیار موثر از سیستم های الکتریکی و تجهیزات حساس در برابر ولتاژ بیش از حد، افزایش قدرت و نقص های الکتریکی را ارائه می دهد. با ظرفیت جریان زیاد آن،ویژگی های نظارت از راه دور، و نصب آسان از طریقنصب ریل DIN، این یک انتخاب قابل اعتماد برای کاربردهای صنعتی، مخابرات و توزیع برق است.
