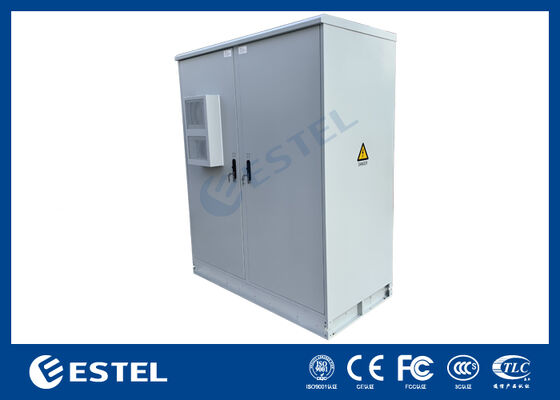

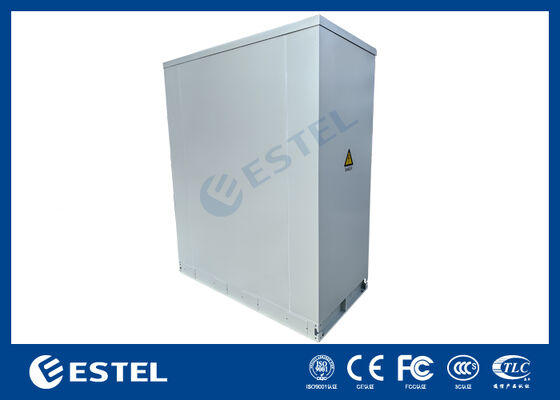

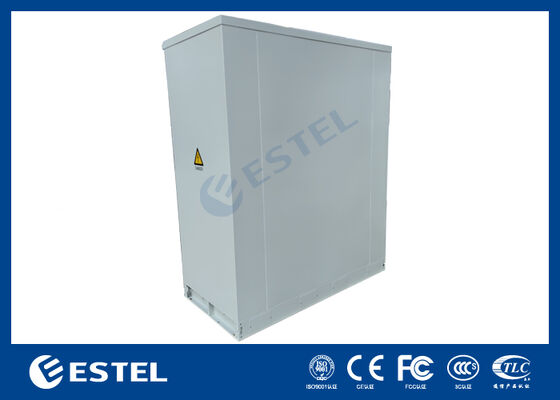

کابینت مخابراتی در فضای باز 42U دو محفظه 2400×1000×2100 میلی متر محفظه تک دیواری با محفظه باتری

نمای کلی

کابینت مخابراتی خارجی با ظرفیت دو محفظه، محفظه ای مقاوم و مقاوم در برابر آب و هوا است که برای مخابرات در فضای باز، پشتیبان برق، توزیع فیبر و یکپارچه سازی تجهیزات شبکه طراحی شده است. این کابینت که برای سایت های ارتباطی متوسط ​​تا بزرگ طراحی شده است، یک طرح داخلی جادار، حفاظت محیطی قوی و دسترسی ایمن بخش بندی شده را در یک راه حل یکپارچه ترکیب می کند.

این کابینت با یک محفظه باتری اختصاصی، یک بخش قفسه تجهیزات استاندارد 19 اینچی و یک محفظه توزیع فیبر مستقل، جداسازی کارآمد نیرو، تجهیزات فعال و کابل‌کشی نوری را ممکن می‌سازد. ساختار بزرگ‌تر آن فضای نصب بیشتر، عایق حرارتی بهبود یافته و نگهداری آسان‌تر را فراهم می‌کند و آن را برای اپراتورهای مخابراتی، زیرساخت‌های پهنای باند، سیستم‌های شهر هوشمند و پروژه‌های ارتباطی حیاتی در فضای باز ایده‌آل می‌کند.

ویژگی های کلیدی

دو محفظه با ظرفیت بالا

کابینت یک ساختار دو محفظه ای برای جداسازی عملکردهای مختلف سیستم در یک محفظه اتخاذ می کند. محفظه سمت چپ برای باتری ها یا دستگاه های برق پشتیبان طراحی شده است، محفظه میانی برای تجهیزات مخابراتی 19 اینچی روی رک و محفظه سمت راست برای توزیع فیبر، مسیریابی کابل یا دستگاه های کمکی استفاده می شود. این چیدمان ایمنی عملیاتی، کنترل حرارتی و راندمان نگهداری را بهبود می بخشد.

ساخت دو جداره آلومینیومی

این کابینت که با بدنه آلومینیومی دو جداره ساخته شده است، مقاومت در برابر خوردگی قوی، دوام ساختاری و کاهش وزن را ارائه می دهد. طراحی دو جداره عایق شده به به حداقل رساندن افزایش گرمای خورشیدی کمک می کند و از شرایط عملیاتی داخلی پایدارتر، به ویژه در تاسیسات بیرونی با دمای بالا پشتیبانی می کند.

IP55 حفاظت در برابر آب و هوا

این کابینت که برای عملیات در فضای باز طراحی شده است، حفاظت IP55 را در برابر ورود گرد و غبار و جت های آب ارائه می کند. این باعث می‌شود که آن را برای ایستگاه‌های پایه مخابراتی، گره‌های ارتباطی کنار جاده‌ای، زیرساخت‌های خدماتی و دیگر کاربردهای میدانی در معرض دید مناسب باشد.

دسترسی ایمن به درب مستقل

هر محفظه مجهز به درب جلو مستقل و سیستم قفل سه نقطه‌ای است. این طراحی کنترل دسترسی را افزایش می دهد، ایمنی خدمات را بهبود می بخشد و خطر دسترسی غیرمجاز را کاهش می دهد. پشتیبانی از قفل نیز می تواند در مواردی که امنیت سایت اضافی مورد نیاز است ارائه شود.

خنک کننده و مدیریت کابل انعطاف پذیر

این کابینت بسته به نیاز محل از تهویه طبیعی، خنک کننده فن، مبدل های حرارتی یا تهویه مطبوع پشتیبانی می کند. درگاه‌های ورودی کابل پایین اجازه مسیریابی منظم کابل‌های برق، کابل‌های سیگنال و کابل‌های فیبر را می‌دهند و به حفظ یک چیدمان داخلی تمیز و منظم کمک می‌کنند.

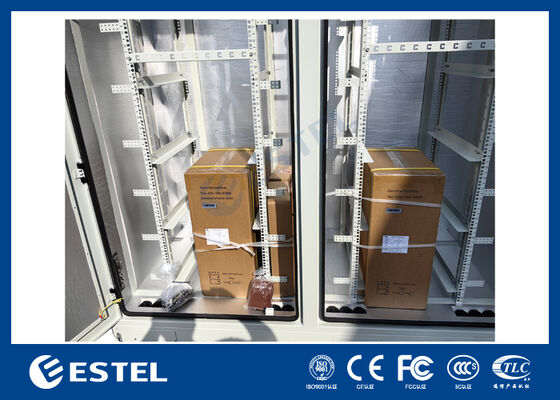

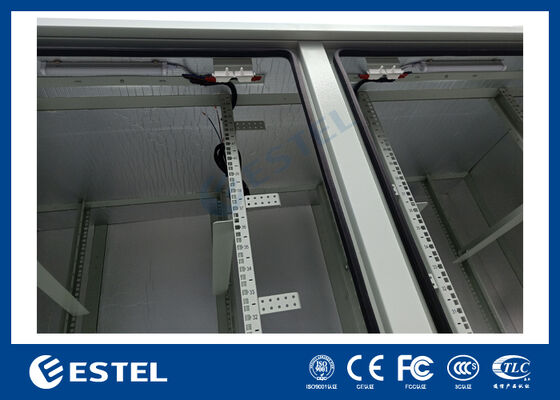

ساختار محصول و پیکربندی داخلی

محفظه سمت چپ - بخش باتری

این بخش برای باتری های پشتیبان، سیستم های برق DC یا اجزای ذخیره انرژی مرتبط طراحی شده است. با جدا کردن فیزیکی باتری ها از تجهیزات فعال مخابراتی، کابینت به کاهش تعامل حرارتی و افزایش ایمنی عملیاتی کمک می کند.

محفظه سمت راست - بخش توزیع فیبر

محفظه سمت راست برای پچ پنل های فیبر، سینی های اتصال، لوازم جانبی مدیریت کابل و اجزای مسیریابی سیگنال پیکربندی شده است. این ناحیه فیبر اختصاصی از سازماندهی کابل های تمیزتر پشتیبانی می کند و به کاهش تداخل بین سیستم های نوری و قدرت کمک می کند.

ملاحظات نصب

نصب روی زمین برای پایداری در فضای باز

این کابینت به دلیل ابعاد بزرگتر و ظرفیت بالاتر برای نصب روی زمین طراحی شده است. یک پایه بتنی پایدار یا سکوی فولادی برای اطمینان از ایمنی سازه و قابلیت اطمینان طولانی مدت در فضای باز توصیه می شود.

پیکربندی مناسب خنک کننده

برای تجهیزات مخابراتی پر بار یا استقرار در آب و هوای گرم، خنک کننده فعال مانند تهویه مطبوع DC یا مبدل های حرارتی توصیه می شود. برای کاربردهای سبک تر، تهویه فیلتر شده یا خنک کننده به کمک فن ممکن است بسته به نیازهای اتلاف حرارت داخلی کافی باشد.

مسیریابی کابل و جداسازی محفظه

ورود کابل پایین باید از قبل برای جدا کردن کابل های برق، کابل های زمین، کابل های ارتباطی و فیبرهای نوری برنامه ریزی شود. مسیریابی مناسب ایمنی، دسترسی به تعمیر و نگهداری و قابلیت اطمینان طولانی مدت را بهبود می بخشد.

برنامه های کاربردی

ایستگاه های پایه مخابرات

ایده‌آل برای سایت‌های 4G و 5G در فضای باز که نیاز به پشتیبان‌گیری از باتری، تجهیزات ارتباطی روی قفسه و مدیریت فیبر در یک کابینت یکپارچه دارند.

دسترسی فیبر و شبکه های باند پهن

مناسب برای نقاط توزیع فیبر، گره های انتقال دسترسی، و سایت های گسترش شبکه در فضای باز که در آن مدیریت سازمان دهی شده کابل و حفاظت از آب و هوا ضروری است.

زیرساخت شهر هوشمند

می تواند برای سیستم های ترافیکی، کنترل روشنایی هوشمند، پشتیبان نظارت، نقاط دسترسی شبکه عمومی و سایر زیرساخت های دیجیتال در فضای باز استفاده شود.

سیستم های ارتباطی صنعتی و تاسیساتی

یک راه حل عملی برای تاسیسات برق، پروژه های انرژی تجدیدپذیر، شبکه های حمل و نقل و گره های ارتباطی صنعتی که نیاز به مسکن امن تجهیزات فضای باز دارند.
