48VDC 325W/K مبادله گرما با RS485 MODBUS RTU

48VDC 325W/K مبادله گرما محفظه RS485 ارتباطات MODBUS پروتکل RTU

مبادله گرما

درHCZA-325-000-250مبادله گرما یک راه حل خنک کننده منفعل است که برای فضاهای مختلف بسته طراحی شده است و از انتشار گرما برای تجهیزات الکترونیکی اطمینان می دهد.

ویژگی های کلیدی

• طراحی خنک کننده غیر فعال:از یک هسته مبادله گرما با جریان مخالف استفاده می کند که در آن هوا محیطی از یک طرف صفحه آلومینیوم عبور می کند و هوا آلوده از طرف دیگر عبور می کند.این طراحی اجازه می دهد انتقال گرما از هوا آلوده به هوا محیطی در حالی که نگه داشتن جریان هوا جدا، بدون آلودگی متقابل.

• کارایی بالا:مبادله گرما طراحی شده است تا کاهش فشار هوا را به حداقل برساند، اجازه می دهد تا خنک کننده کارآمدتر با یک فن با همان اندازه باشد.

• دوام:ساخته شده با مواد و فرایندهای قوی، که عمر طولانی تا 10 سال را تضمین می کند.

• صرفه جویی در انرژی:به دست آوردن تا 85٪ صرفه جویی در انرژی با بازیابی گرما خروجی و کاهش نیاز به سیستم های خنک کننده اضافی.

• رعایت:مطابق با استانداردهای بین المللی، از جمله گواهینامه های RoHS، CE و ISO، اطمینان از ایمنی و مسئولیت زیست محیطی.

درخواست ها

مبادله گرما HCZA-325-000-250 برای کاربردهای مختلف ایده آل است، از جمله:

• پناهگاه های مخابراتی:ایده آل برای خنک کردن کابینت های مخابراتی و پناهگاه ها، به ویژه در محیط های بیرونی که تهویه مطبوع سنتی ممکن است امکان پذیر نباشد.

• محوطه های صنعتی:مناسب برای کاربردهای صنعتی مختلف که نیاز به انتشار گرما در فضاهای بسته دارند.

• سیستم های ذخیره انرژی:در حفظ دمای مطلوب برای باتری ها و سایر اجزای راه حل های ذخیره انرژی موثر است.

• مراکز داده:به مدیریت انتشار گرما در مراکز داده کمک می کند و به بهره وری انرژی و قابلیت اطمینان تجهیزات کمک می کند.

مشخصات

• ظرفیت خنک کننده:دامنه از 35W / K تا 90W / K، بسته به مدل خاص.

• محدوده دمای عملیاتی:-40°C تا +70°C، که آن را برای طیف گسترده ای از شرایط محیطی مناسب می کند.

• جریان هوا:میزان جریان هوا در داخل بسته به مدل، از 200 m3/h تا 550 m3/h متفاوت است.

• منبع برق:در هر دو نسخه DC (48V) و AC (220V-240V) برای پذیرش نیازهای مختلف نصب در دسترس است.

• سطح سر و صدا:محدوده از 45 dB (A) تا 54 dB (A) در فاصله 3 متر، اطمینان از عملکرد آرام.

• درجه بندی حفاظت:IP55، که از ورود گرد و غبار و آب محافظت می کند.

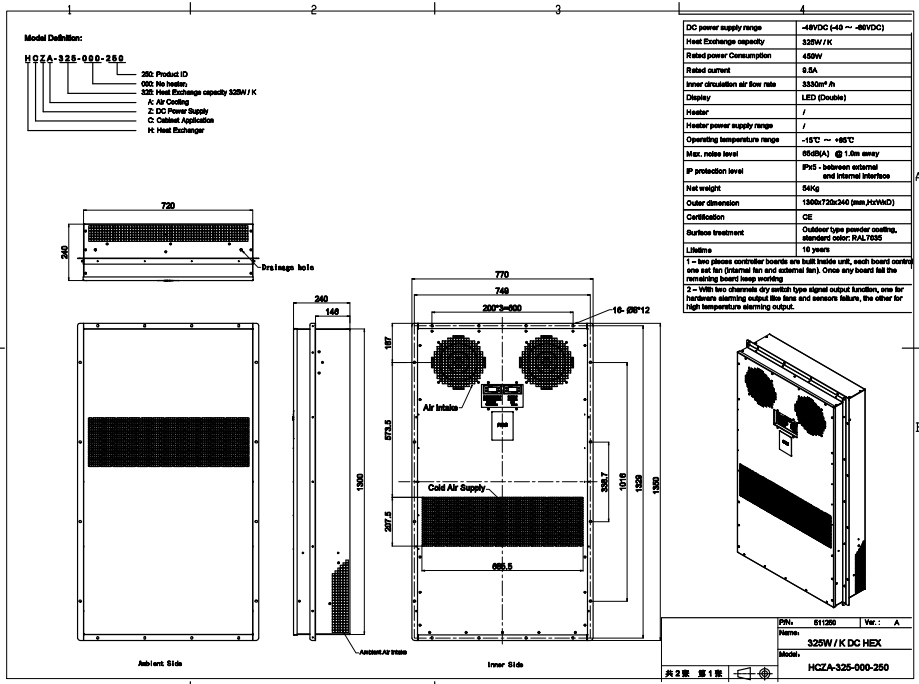

جزئیات رابط نصب

• تعریف مدل:
  HCZA-325-000-250

• محدوده منبع برق ثابت:
  -49VDC (-40V تا -60VDC)

• ظرفیت تبادل گرما:
  328W/K

• مصرف برق نامی:
  ۴۵۰ وات

• جریان نامی:
  33A (جريان هوا)

• سرعت جریان هوا در گردش داخلی:
  3330 متر3/ساعت

• صفحه نمایش:
  LED (دوبل)

• بخاری:
  منبع برق بخار: بخار دهنده LED با شرایط عملیاتی مشخص شده.

• محدوده دمای عملیاتی:
  -15°C تا +65°C

• سطح سر و صدا
  ≤68dB ((A) در فاصله 1 متر

• سطح حفاظت IP:
  IP-5 (بین رابط خارجی و داخلی)

• وزن خالص:
  ۵۴ کیلوگرم

• ابعاد بیرونی:
  1300mm x 740mm x 240mm (HxWxD)

• گواهینامه:
  CE

• طول عمر:
  10 سال

• يادداشت:
  توصیه نمی شود پوشش اضافی اضافه شود.

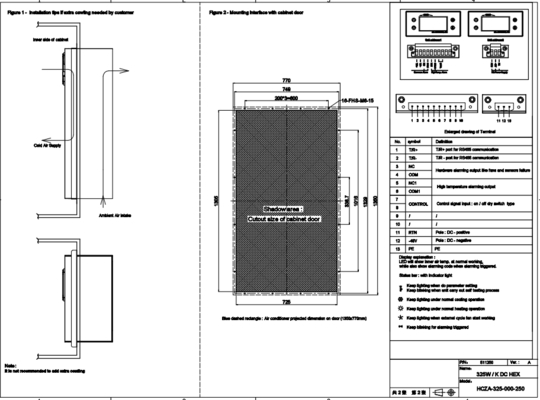

• نوع نصب:
  ورودی هوای خارجی مورد نیاز مشتری.

• اندازه برش درب کابینت:
  ۷۷۰ میلیمتر به ۲۰۰۰ میلیمتر

• رابط نصب به درب کابینت:
  ابعاد نصب برای برش های درب ارائه شده است ابعاد اطمینان از گردش هوا مناسب و نصب سیستم خنک کننده.

• اتصال ترمینال:

  • پورت T/R: برای ارتباطات RS485.

  • NC1: هيچ ارتباطي وجود نداره.

  • COM1: پورت ارتباطی برای اتصال داخلی.

  • COM2: پورت ارتباطی برای مدیریت داده ها

• ویژگی های کنترل واحد:
  کنترل سوئیچ های روشن / خاموش برای اجزای مختلف داخلی مانند فن ها و بخاری ها برای اطمینان از عملکرد کارآمد.
