ترمینال مدیریت مصرف برق هوشمند سه فاز 80 آمپر/چهار سیم سه فاز. عایق‌بندی قسمت‌های زنده از محفظه 500VDC است.
I. بررسی اجمالی محصول:
ترمینال مدیریت مصرف برق هوشمند سه فاز تمام عملکردهای کنتور ساعت وات سه فاز، کنترل‌کننده سوئیچ زمان‌بندی شده، کلید مدار (کلید هوا)، محافظ نشتی، قطع ولتاژ بیش از حد و کمتر از حد، محافظ فاز باز را ادغام می‌کند و دارای یک سیستم مدیریت پلتفرم ابری قدرتمند است که به شما امکان می‌دهد عملکردهای حفاظت از مصرف برق را پیکربندی کنید، وضعیت عملکرد دستگاه‌ها را در زمان واقعی نظارت کنید و سوئیچ‌های دستگاه را از طریق شبکه و غیره کنترل کنید. این محافظ عملکردهای کنترلی هوشمند مانند ارتباط شبکه، آمار انرژی الکتریکی، کنترل سوئیچ زمان‌بندی شده، حفاظت از نشتی، حفاظت از جریان بیش از حد، حفاظت از ولتاژ کم/بدون ولتاژ، حفاظت از ولتاژ بیش از حد، حفاظت از فاز باز، حافظه خطا، نظارت بر شبکه و نمایش در زمان واقعی، بررسی قبل از بستن و غیره را ادغام می‌کند و این محصول به طور گسترده در حفاظت از برق تأسیسات عمومی بدون مراقبت مانند مخابرات، برق، امنیت، حمل و نقل و غیره استفاده می‌شود تا هزینه نگهداری دستی را به میزان قابل توجهی کاهش دهد و راندمان عملکرد دستگاه‌ها را به طور موثر بهبود بخشد.
II. عملکردهای محصول:
1. آمار مصرف برق:
این محافظ دارای آمار مصرف برق سه فاز است و دقت آمار مصرف برق به درجه 1 یا کمتر می‌رسد. در اولین روز هر ماه، به طور خودکار آمار مصرف برق ماه قبل را صفر می‌کند.
2. سوئیچ زمان‌بندی شده
با عملکرد ثبت زمان واقعی و 8 گروه تایمر، این محافظ می‌تواند زمان را کالیبره کند و زمان تایمر را در زمان واقعی از طریق سیستم مدیریت پلتفرم ابری تنظیم کند و به سوئیچینگ زمان‌بندی شده محافظ دست یابد.
3. نمایش در زمان واقعی (قابل تنظیم)
این محافظ می‌تواند ولتاژ فعلی هر فاز و مقدار جریان باقیمانده کل (جریان نشتی) را در زمان واقعی نمایش دهد. هنگامی که خطایی وجود دارد، مقدار خطا را قفل کرده و نمایش می‌دهد که برای مشتریان برای نظارت بر شبکه برق راحت است. نمایشگر به طور پیش‌فرض همیشه روشن است.
هنگامی که نشانگر فاز مربوطه روشن است، ولتاژ و جریان لحظه‌ای آن فاز را نمایش می‌دهد. هنگامی که جریان باقیمانده کل نمایش داده می‌شود، نشانگرهای هر سه فاز روشن هستند و اطلاعاتی مانند "IE=012" نمایش داده می‌شود، به این معنی که جریان باقیمانده کل فعلی 12 میلی‌آمپر است.
4. حفاظت از نشتی (قابل تنظیم)
هنگامی که نشتی 15-30 میلی‌آمپر (پیش‌فرض) در خط وجود داشته باشد، محافظ در عرض 0.1 ثانیه قطع می‌شود. مقدار عملکرد نشتی قابل تنظیم است. جریان غیر عملیاتی نشتی = 1/2 IΔn، جریان عملیاتی نشتی = IΔn. این آستانه عملکرد را می‌توان از طریق سیستم مدیریت پلتفرم ابری یا صفحه کلید پنل دستگاه تنظیم کرد.
5. حفاظت از جریان بیش از حد (قابل تنظیم)
اگر جریان در یک یا چند فاز از مدار سه فاز بیشتر از مقدار جریان بیش از حد باشد، یا برای دوره‌ای بیش از 3 برابر مقدار جریان بیش از حد (به عنوان اتصال کوتاه در نظر گرفته می‌شود)، محافظ بلافاصله برای محافظت قطع می‌شود. این آستانه عملکرد را می‌توان از طریق سیستم مدیریت پلتفرم ابری یا صفحه کلید پنل دستگاه تنظیم کرد.
6. حفاظت از ولتاژ کم (قابل تنظیم)
هنگامی که ولتاژ در هر سه فاز کمتر از 160 ولت (پیش‌فرض) اما همگی بیشتر از 90 ولت باشد، به عنوان ولتاژ کم در نظر گرفته می‌شود و محافظ قطع می‌شود. هنگامی که ولتاژ یک یا چند فاز از مدار سه فاز به مقدار عادی (>170 ولت) بازگردد، محافظ به طور خودکار بسته می‌شود و برق‌دار می‌شود. این آستانه عملکرد را می‌توان از طریق سیستم مدیریت پلتفرم ابری یا صفحه کلید پنل دستگاه تنظیم کرد.
7. حفاظت بدون ولتاژ/قطع بدون ولتاژ
هنگامی که ولتاژ در هر سه فاز کمتر از 90 ولت باشد، به عنوان بدون ولتاژ (قطع برق شبکه اصلی) در نظر گرفته می‌شود و محافظ بلافاصله قطع می‌شود. هنگامی که یک یا چند فاز از مدار سه فاز دوباره روشن می‌شود، محافظ بر اساس شرایط بسته شدن، قضاوت می‌کند که آیا بسته شود یا خیر.
8. حفاظت از ولتاژ بیش از حد (قابل تنظیم)
هنگامی که مقدار ولتاژ در یک یا چند فاز از مدار سه فاز بیشتر از 280 ولت (پیش‌فرض) باشد، به عنوان ولتاژ بیش از حد در نظر گرفته می‌شود و محافظ بلافاصله قطع می‌شود. هنگامی که ولتاژ هر سه فاز کمتر از مقدار عادی (<280V) باشد، محافظ به طور خودکار بسته می‌شود و برق‌دار می‌شود.
9. حفاظت از دست رفتن فاز (قابل تنظیم)
هنگامی که مقدار ولتاژ یک یا دو فاز از مدار سه فاز کمتر از 90 ولت باشد، به عنوان از دست رفتن فاز در نظر گرفته می‌شود و محافظ بلافاصله قطع می‌شود. هنگامی که ولتاژ هر سه فاز به مقدار عادی (>170 ولت) بازگردد، محافظ بر اساس شرایط بسته شدن، قضاوت می‌کند که آیا بسته شود یا خیر. عملکرد حفاظت از دست رفتن فاز به طور پیش‌فرض خاموش است.
10. تست روشن/خاموش دستی
(1) کلید تست را به صورت دستی فشار دهید تا نشتی شبیه‌سازی شود، سیم‌های زنده هر سه فاز محافظ بدون خروجی قطع می‌شوند. در پایان تأخیر خطا، محافظ بر اساس شرایط بسته شدن، قضاوت می‌کند که آیا بسته شود یا خیر.
(2) کلید برق را به صورت دستی باز کنید، سیم‌های زنده هر سه فاز محافظ بدون خروجی قطع می‌شوند. دوباره کلید برق را ببندید و محافظ پس از چند ثانیه بر اساس شرایط بسته شدن، قضاوت می‌کند که آیا بسته شود یا خیر.
11. ارتباط از راه دور (اختیاری)
این دستگاه از ارتباط سریال (ارائه رابط ارتباطی 232 یا 485) پشتیبانی می‌کند که نه تنها می‌تواند وضعیت سوئیچینگ دستگاه را کنترل کند، بلکه ولتاژ فعلی، نشتی و سایر اطلاعات دستگاه را در زمان واقعی نظارت کند. مشتریانی که به این نوع ویژگی نیاز دارند باید قبل از ثبت سفارش با سازنده تماس بگیرند.
12. ارتباط شبکه (اختیاری)
این دستگاه از ارتباط شبکه اترنت TCP/IP سیمی و ارتباط شبکه TCP 4G cat.1 پشتیبانی می‌کند و می‌تواند وضعیت سوئیچینگ دستگاه را کنترل کند و ولتاژ فعلی، نشتی و سایر اطلاعات دستگاه را در زمان واقعی از طریق پلتفرم ابری نظارت کند. مشتریانی که به این نوع ویژگی نیاز دارند باید قبل از ثبت سفارش با سازنده تماس بگیرند.
III. پارامترهای فنی اصلی ترمینال مدیریت مصرف برق هوشمند سه فاز (380 ولت/80 آمپر)
| شماره | شاخص‌های فنی | توضیحات عملکرد |
| 1 | مدل مدل و تعداد قطب‌های قطع | 80 آمپر/چهار سیم سه فاز |
| 2 | محیط عملیاتی (دما، رطوبت و غیره) | -50℃-85℃/≤80% |
| 3 | ابعاد (ارتفاعxعرضxعمق، میلی‌متر) | 150 میلی‌متر x 112 میلی‌متر x 65 میلی‌متر |
| 4 | توضیحات پارامتر پنل محصول | توضیحات پارامتر پنل محصول |
| 5 | شاخص‌های عملکرد محصول |
نشانگر وضعیت عملکرد محصول: شبکه، عملکرد، از دست رفتن فاز، ولتاژ کم، ولتاژ بیش از حد، جریان بیش از حد، نشتی، خروجی نشانگرهای مربوطه: فاز A، فاز B، فاز C |
| 6 | نمایش عملکرد محصول | نمایشگر دیجیتال دو صفحه، نمایش مقدار ولتاژ، مقدار جریان، مقدار نشتی و مصرف برق ماه جاری |
| 7 | استحکام عایق | عایق‌بندی قسمت‌های زنده از محفظه 500VDC است. |
| 8 | ولتاژ ورودی نامی (محدوده نوسان ولتاژ عملکرد) | 220VAC (50-300) |
| 9 | فرکانس ولتاژ ورودی نامی (شامل محدوده نوسان) | 50Hz(±1Hz) |
| 10 | جریان نامی (In) | 80A |
| 11 | مقدار حفاظت از جریان بیش از حد (قابل تنظیم) | 1A-80A قابل تنظیم |
| 12 | مقدار حفاظت از ولتاژ بیش از حد (قابل تنظیم) | 220-300V (پیش‌فرض 280V) |
| 13 | مقدار حفاظت از ولتاژ کم (قابل تنظیم) | 150-220V (پیش‌فرض 160V) |
| 14 | زمان عملکرد حفاظت از ولتاژ بیش از حد و کم | <0.5s |
| 15 | زمان عملکرد حفاظت از اضافه بار | <0.5s |
| 16 | مقدار حفاظت از اتصال کوتاه و زمان عملکرد | >In*1.15, <0.1s |
| 17 | مقدار جریان عملکرد باقیمانده و زمان عملکرد | 30mA, <0.1s |
| 18 | جریان غیر عملیاتی باقیمانده | جریان غیر عملیاتی نشتی: 15mA |
| 19 | آیا جریان عملکرد باقیمانده قابل تنظیم است؟ | 30mA-100mA قابل تنظیم |
| 20 | آیا می‌توان عملکرد حفاظت از "جریان عملکرد باقیمانده" را به صورت دستی در پنل محصول موجود روشن/خاموش کرد؟ | هنگامی که کلید برق به صورت دستی خاموش می‌شود، هر دو رله همزمان قطع می‌شوند و هیچ خروجی وجود نخواهد داشت. |
| 21 | ویژگی‌های بستن خودکار | روشن/خاموش را می‌توان تنظیم کرد. |
| 22 | شرایط قطع | فراتر رفتن از مقدار حفاظت عملکرد |
| 23 | زمان بستن مجدد | 1 دقیقه/2 دقیقه/5 دقیقه/30 دقیقه/60 دقیقه - 10 بار |
| 24 | شرایط بستن | بستن نظارت هوشمند، بستن دستی، کنترل از راه دور |
| 25 | عملکرد نظارت از راه دور | اترنت TCP/IP، Cat1 4G و ارتباط داده از راه دور RS485 |
| 26 | قابلیت اطمینان | سنسورهای دوگانه، مدارهای حفاظتی متعدد برای محافظت همزمان، ایمن و قابل اعتماد |
| 27 | انطباق محصول | YD/T 2346-2011 |

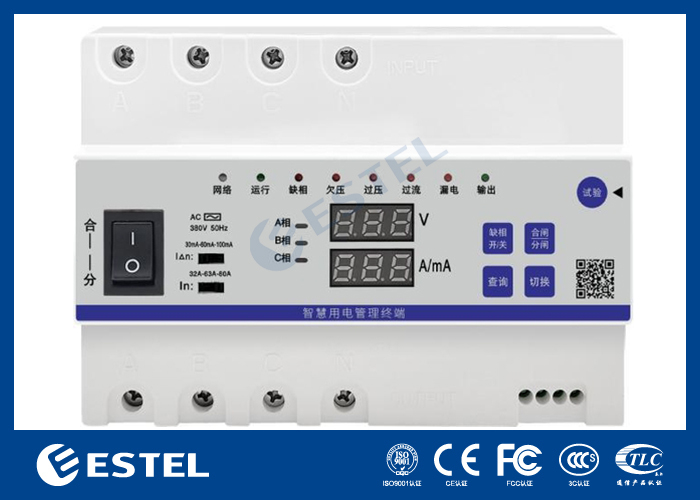

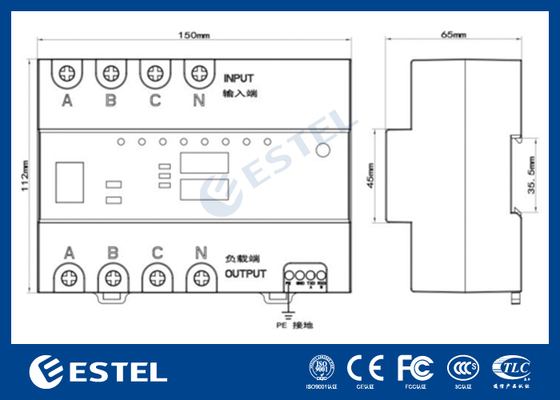

IV. ظاهر محصول، نصب دستگاه و ابعاد
(1) مشتریان می‌توانند بر اساس نیاز خود انتخاب کنند که آیا "حفاظت از دست رفتن فاز" را روشن کنند یا خیر (به طور پیش‌فرض خاموش است)، اما هنگام استفاده از این محافظ، فاز A باید برق داشته باشد، در غیر این صورت محافظ بار را قطع کرده و از کار می‌افتد.
(2) لطفاً یک محافظ صاعقه (محافظ افزایش ولتاژ) را با توجه به نیازهای پروژه نصب کنید. اگر کلید مدار و محافظ صاعقه وجود دارد، هر دوی آنها باید در جلوی این محافظ نصب شوند.
(3) با توجه به علائم روی پنل محافظ به منبع تغذیه سه فاز چهار سیم 380 ولت متصل شوید (سیم خنثی باید از این محافظ عبور کند) و توجه داشته باشید که ورودی و خروجی را نمی‌توان معکوس کرد. اگر سیم ارت وجود دارد، آن را به طور قابل اعتماد ارت کنید تا مقاومت در برابر افزایش ولتاژ محافظ را افزایش دهید.
(4) محافظ را در شاسی نصب کنید و هنگام نصب در فضای باز، باید به خوبی از باران و نور خورشید محافظت شود.
(5) اگر نشانگر خطای قرمز مربوطه پس از 8 ثانیه برق‌دار شدن محافظ روشن شد، نشان می‌دهد که خطای مربوطه در خط وجود دارد و خط مربوطه باید بررسی شود.
