| Rated input voltage (Vdc): | -48 | Rated input current (A): | 33.3 |
|---|---|---|---|
| Input DC voltage allowable range: | Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v | Allowable bypass voltage (Vac): | 120±20% |
| Bypass conversion time (ms): | ≤4ms | Rated capacity (VA): | 5000 |
| Rated output power (W): | 4000 | Rated output voltage and frequency: | 120Vac，60Hz |
| برجسته کردن: | منبع برق اینورتر مخابراتی 5KVA,اینورتر DC48V برای سیستم های برق,اینورتر ارتباطی 120 ولت 60 هرتز,DC48V inverter for power systems,120V 60Hz communication inverter |
||

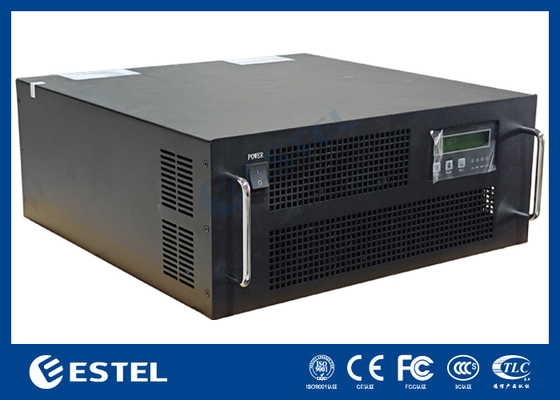

منبع تغذیه اینورتر
1. مشخصات توان اینورتر
| QST048120/050C-J4A | ||
| ورودی DC | ولتاژ ورودی نامی (Vdc) | -48 |
| جریان ورودی نامی (A) | 95 | |
| محدوده مجاز ولتاژ DC ورودی |
ولتاژ کاری -40v ~ -58.8v ولتاژ راه‌اندازی -42v ~ -57v |
|
| ورودی بای‌پس AC | ولتاژ بای‌پس مجاز (Vac) | 120±20% |
| جریان ورودی نامی (A) | 33.3 | |
| زمان تبدیل بای‌پس (ms) | ≤4ms | |
| خروجی AC | ظرفیت نامی (VA) | 5000 |
| توان خروجی نامی (W) | 4000 | |
| ولتاژ و فرکانس خروجی نامی | 120Vac,60Hz | |
| جریان خروجی نامی (A) | 33.3 | |
| دقت ولتاژ خروجی (A) | 120±3% | |
| دقت فرکانس خروجی (Hz) | 60±0.1% | |
| نرخ اعوجاج شکل موج (THD) | ≤3% (بار خطی) | |
| پاسخ دینامیکی | 10% (بار 25% ←→100%) | |
| ضریب توان (PF) | 0.8 | |
| قابلیت اضافه بار | ≥100%~125%، 10 دقیقه؛ 125%~150%، 15 ثانیه؛ 150%، بلافاصله خاموش شود | |
| راندمان اینورتر | ≥85% (بار مقاومتی 80%) | |
|
اینورتر زمان تبدیل (ms) |
≤4ms | |
| محیط کار | مقاومت عایق (ورودی و خروجی) | 1500Vac، 1 دقیقه |
| نویز (1 متر) | ≤65dB | |
| دمای محیط | -5℃~+40℃ | |
| رطوبت | 0~90%، بدون تراکم | |
| ارتفاع استفاده (متر) | ≤1000 | |
| ابعاد مکانیکی | رک استاندارد | 19 اینچ 4U رک مونت |
| وزن (Kg) | 15 | |
| عملکرد حفاظتی | حفاظت از ولتاژ کم ورودی، حفاظت از ولتاژ زیاد ورودی؛ حفاظت از اضافه بار خروجی، حفاظت از اتصال کوتاه خروجی | |

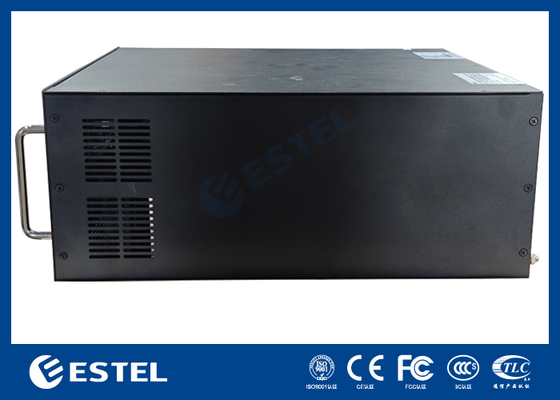

3. ابعاد ظاهری
DC48V5KVA نمای عقب

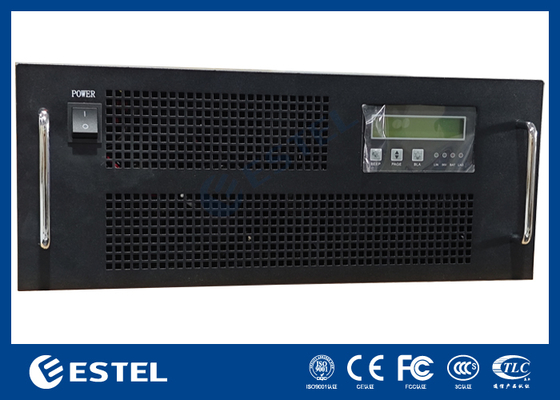

19 اینچ4U رک مونت نمای جلو و عقب
| نام پورت | توضیحات عملکرد | یادداشت‌ها | |
| ورودی DC + | ورودی باتری + | ورودی ماژول DC مثبت است | |
| ورودی DC - | ورودی باتری - | ورودی ماژول DC منفی | |
| خروجی AC l | خروجی AC L | خط خروجی | |
| خروجی AC n | خروجی AC N | خط صفر خروجی | |
|
ورودی AC
|
L | ورودی AC L | خط ورودی |
| N | ورودی AC N | خط صفر ورودی | |
| E | زمین | سیم زمین | |
|
تماس خشک |
خرابی برق | دو نقطه در هنگام بروز خطا متصل می شوند | |
| خطای DC | دو نقطه در هنگام بروز خطا متصل می شوند | ||
| خطای اینورتر | دو نقطه در هنگام بروز خطا متصل می شوند | ||
|
رابط ارتباطی |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| کلید DIP |
انتخاب حالت: شماره 1، "1" واحد اصلی AC؛ "0" منبع تغذیه DC است. محدوده آدرس bo-b3(2-5) از 00 تا 15 است، کمترین 0 و بالاترین 15 است. شما می توانید 15 آدرس تنظیم کنید. |
پس از کار با کلید شماره گیری برای اعمال اثر، منبع تغذیه را مجدداً راه اندازی کنید کلید DIP به سمت عدد 1 است، به سمت بدون عدد 0 است (0000-1111) |
|
