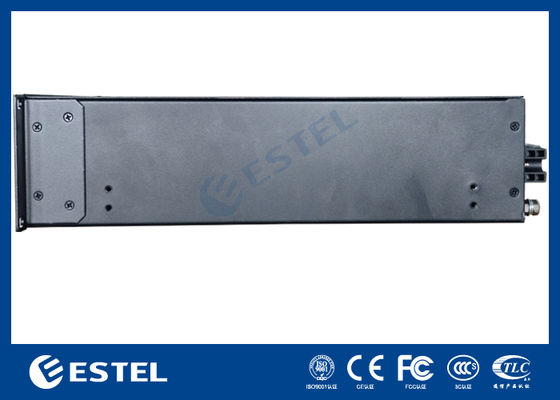

منبع برق اینورتر DC48 2KVA 120V 60HZ برای سیستم های برق و ارتباطات
خواص اساسی
محل مبدا:
Shenzhen, China (Mainland)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC, TLC
شماره مدل:
EU-RLIS120K-2000VAN
املاک تجاری
حداقل مقدار سفارش:
1
قیمت:
358-2143 usd
شرایط پرداخت:
L/C, D/A, D/P, T/T, Western Union
توانایی تامین:
20,000 sets per month
خلاصه محصول
منبع تغذیه اینورتر 1. مشخصات توان اینورتر QST048/020C-J2A ورودی DC ولتاژ ورودی نامی (Vdc) -48 جریان ورودی نامی (A) 38 محدوده مجاز ولتاژ DC ورودی ولتاژ کاری -40v ~ -58.8v ولتاژ راهاندازی -42v ~ -57v ورودی بایپس AC ولتاژ بایپس مجاز (Vac) 120±20% جریان ورودی نامی (A) 13.3 زمان تبدیل بایپس (ms) ...
جزئیات محصول
برجسته کردن:
منبع برق اینورتر 48 ولت DC
,سیستم برق مخابراتی 2KVA
,اینورتر ارتباطی 120 ولت 60 هرتز
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
توضیحات محصول
منبع تغذیه اینورتر
1. مشخصات توان اینورتر
| QST048/020C-J2A | ||
| ورودی DC | ولتاژ ورودی نامی (Vdc) | -48 |
| جریان ورودی نامی (A) | 38 | |
| محدوده مجاز ولتاژ DC ورودی |
ولتاژ کاری -40v ~ -58.8v ولتاژ راهاندازی -42v ~ -57v |
|
| ورودی بایپس AC | ولتاژ بایپس مجاز (Vac) | 120±20% |
| جریان ورودی نامی (A) | 13.3 | |
| زمان تبدیل بایپس (ms) | ≤10ms | |
| خروجی AC | ظرفیت نامی (VA) | 2000 |
| توان خروجی نامی (W) | 1600 | |
| ولتاژ و فرکانس خروجی نامی | 120Vac,60Hz | |
| جریان خروجی نامی (A) | 13.3 | |
| دقت ولتاژ خروجی (A) | 120±3% | |
| دقت فرکانس خروجی (Hz) | 60±0.1% | |
| نرخ اعوجاج شکل موج (THD) | ≤3% (بار خطی) | |
| پاسخ دینامیکی | 10% (بار 25% ←→100%) | |
| ضریب توان (PF) | 0.8 | |
| قابلیت اضافه بار | ≥100%~125%، 10 دقیقه؛ 125%~150%، 15 ثانیه؛ 150%، بلافاصله خاموش میشود | |
| بازده اینورتر | ≥85% (بار مقاومتی 80%) | |
|
اینورتر زمان تبدیل (ms) |
≤4ms | |
| محیط کار | مقاومت عایق (ورودی و خروجی) | 1500Vac، 1 دقیقه |
| نویز (1 متر) | ≤65dB | |
| دمای محیط | -5℃~+40℃ | |
| رطوبت | 0~90%، بدون تراکم | |
| ارتفاع استفاده (متر) | ≤1000 | |
| ابعاد مکانیکی | رک استاندارد | 19 اینچ 2U نصب رک |
| وزن (Kg) | 8 | |
| عملکرد حفاظتی | حفاظت از ولتاژ کم ورودی، حفاظت از ولتاژ زیاد ورودی؛ حفاظت از اضافه بار خروجی، حفاظت از اتصال کوتاه خروجی | |
2. نمودار اصل کار منبع تغذیه اینورتر
3. ابعاد ظاهری

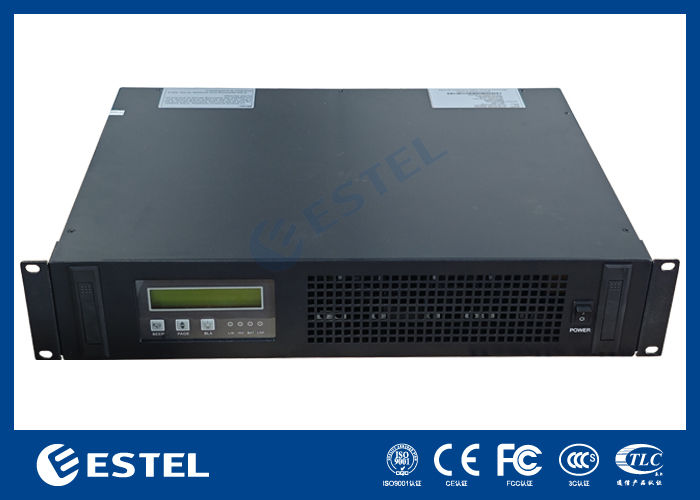

19 اینچ 2U نمای جلو و عقب نصب رک

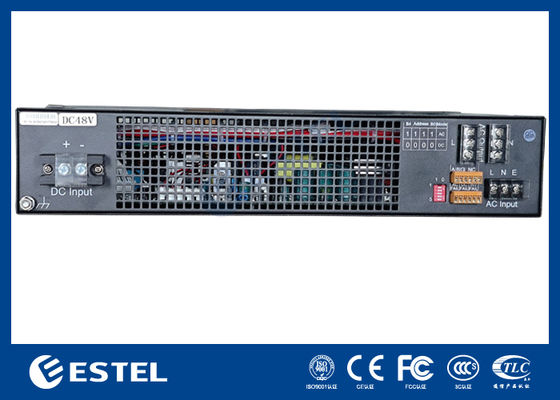

| نام پورت | توضیحات عملکرد | یادداشتها | |
| ورودی DC + | ورودی باتری + | ورودی ماژول DC مثبت است | |
| ورودی DC - | ورودی باتری - | ورودی ماژول DC منفی است | |
| خروجی AC l | خروجی AC l | خط خروجی | |
| خروجی AC n | خروجی AC n | خط صفر خروجی | |
|
ورودی AC
|
L | ورودی AC l | سیم فاز ورودی |
| N | ورودی AC n | خط صفر ورودی | |
| E | زمین | سیم زمین | |
|
تماس خشک |
خرابی برق | دو نقطه در هنگام بروز خطا متصل میشوند | |
| خطای DC | دو نقطه در هنگام بروز خطا متصل میشوند | ||
| خطای اینورتر | دو نقطه در هنگام بروز خطا متصل میشوند | ||
|
رابط ارتباطی |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| کلید DIP |
انتخاب حالت: شماره 1، "1" واحد اصلی AC؛ "0" منبع تغذیه DC است. محدوده آدرس bo-b3(2-5) از 00 تا 15 است، کمترین 0 و بالاترین 15 است. شما میتوانید 15 آدرس تنظیم کنید. |
پس از کار با کلید شمارهگیر برای اعمال اثر، منبع تغذیه را مجدداً راهاندازی کنید کلید DIP به سمت عدد 1 است، به سمت بدون عدد 0 است (0000-1111) |
|
