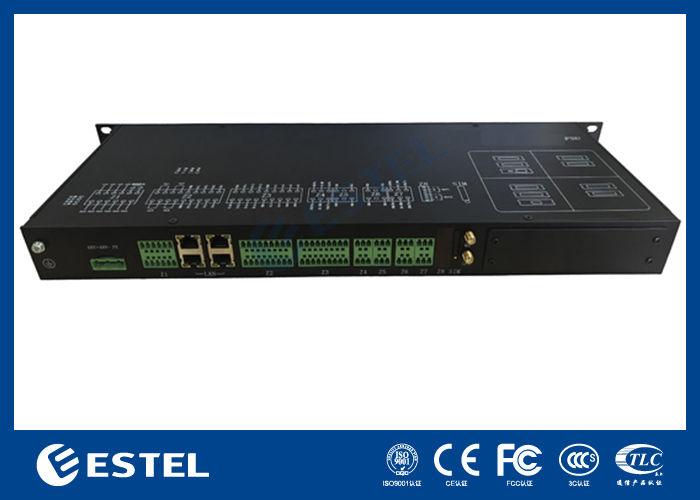

FSU PM5000TT3.0 واحد توزیع قدرت پیشرفته برای ایستگاه مخابراتی با پردازش پروتکل های هوشمند
واحد نظارت در زمینه PM5000
1. شرح FSU
PM5000TT3.0 یک دستگاه کم هزینه و با عملکرد بالا است که یکپارچه سازی اکتساب داده، پردازش پروتکل های هوشمند و ماژول ارتباطات را در خود جای داده است.
به عنوان یک DAC هوشمند ((کنترلر بدست آوردن داده) که در هر ایستگاه مخابراتی یا ایستگاه پایه در سیستم نظارت بر برق و محیط نصب شده است،FSU به سنسورهای مختلف دسترسی دارد تا داده های مختلف محیط و وضعیت دستگاه های غیر هوشمند را بدست آورد و با دستگاه های هوشمند ارتباط برقرار می کند (از جمله انتقال منبع تغذیه)، باتری لیتیوم BMS، تهویه مطبوع و غیره) از طریق RS232/485، Modbus یا انواع دیگر رابط ارتباطی.واحد کنترل هوا اطلاعات زیر را در زمان واقعی ضبط می کند و از طریق رابط B به مرکز نظارت ارسال می کندپروتکل SNMP
️پارامترهای منبع برق
ولتاژ و جریان منبع برق سه فاز AC
نرخ قدرت و فاکتور قدرت منبع برق AC
ولتاژ و جریان -48VDC
وضعیت عملیاتی منبع برق سوئیچینگ هوشمند
● شارژ/افزایش ولتاژ و جریان گروه باتری پشتیبان
ولتاژ باتری تک سلولی
دمای سطح باتری تک سلولی
وضعیت عملیاتی تهویه مطبوع هوشمند
کنترل از راه دور تهویه مطبوع هوشمند
وضعیت و کنترل از راه دور ژنراتور دیزل
️ بیش از 1000 پروتکل دستگاه های هوشمند
سرور WEB جاسازی
وضعیت و کنترل محیط زیست
درجه حرارت و رطوبت - از طریق سنسور T&H
وضعیت دود - از طریق حسگر دود
تشخیص حرکت - از طریق سنسور دوگانه غیرفعال مادون قرمز و مایکروویو
وضعیت ثبت آب - از طریق سنسور آب
واحد نظارت ساحلی 1PM5000
عکس و ذخیره سازی ویدیو - از طریق دوربین IP
کنترل از راه دور نور - از طریق کنترل کننده نور
کنترل راه ورودی از راه دور - از طریق کنترل کننده نگهبان راه ورودی
2ابعاد FSU
L: 482mm،W: 220mm،H؛ 44mm
3محیط عملیاتی FSU
3.1 دمای محیط
دمای کار: -20°C~60°C
دمای نگهداری و حمل: -40°C~70°C
3.2 رطوبت محیط
رطوبت نسبی عملیات:<95%
رطوبت نسبی ذخیره سازی و حمل و نقل: <95% ((40±2°C)
3.3 ارتفاع
️ کمتر از 5000 متر
3.4 سطح حفاظت
IP20
4احتیاط های ایمنی
لطفاً قبل از استفاده از این محصول شرایط زیر را با دقت بخوانید. نصب و استفاده نامناسب از این محصول ممکن است منجر به آسیب شخصی و آسیب به محصول شود.
اپراتورها باید قوانین و مقررات محلی را رعایت کنند و احتیاط های ایمنی در این راهنما باید فقط با مقررات ایمنی محلی تکمیل شود.
این محصول فقط می تواند در کابینت های داخلی یا خارجی استفاده شود. استفاده از PM5000TT3.0 در محیط قابل اشتعال، گاز انفجاری یا دود ممنوع است.
ولتاژ منبع برق ورودی باید مطابق با این کتابچه کاربری درست باشد.
برای تمیز کردن هیچ بخشی از دستگاه از آب استفاده نکنید و هنگام استفاده از دستگاه ساعت، دستبند، دستبند، حلقه و سایر اشیاء رسانا را بپوشید.
ابزار فلزی مورد استفاده در نصب باید عایق شود تا از اتصال کوتاه منبع برق و باتری جلوگیری شود.
- عملیات نصب و نگهداری باید با دستورالعمل کاربری مطابقت داشته باشد.
لطفا ولتاژ نقطه تماس را قبل از تماس با سطح هادی یا پورت های اتصال اندازه گیری کنید.
بعد از نصب قبل از روشن شدن باید به طور معمول با توجه به دستورالعمل کاربر بررسی شود.
5. مراحل نصب در زمینه
5.1 نصب FSU در کابينت
5.2 اتصال کابل از دستگاه هدف به پایانه های اتصال FSU
