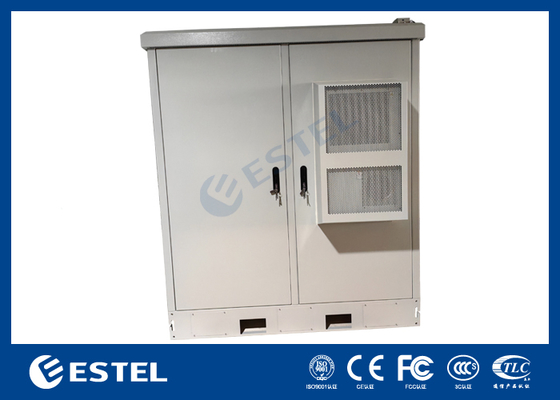

سیستم برق مخابراتی بیرونی با کابینت یکپارچه و کابینت باتری خالص برای عملکرد در محیط های خشن
خواص اساسی
محل مبدا:
Shenzhen, China (Mainland)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC, TLC
شماره مدل:
20209M-0002
املاک تجاری
حداقل مقدار سفارش:
1
قیمت:
358-2143 usd
شرایط پرداخت:
L/C, D/A, D/P, T/T, Western Union
توانایی تامین:
20,000 sets per month
خلاصه محصول
1 کابینت یکپارچه + 1 کابینت باتری خالص اطلاعات اساسییک کابینت شماره سری ماده پارامتر ابعاد بیرونی کابینت 1600mm (W) * 1600mm (D) * 2200mm (H) (به استثنای لبه ها و پیشانی و جانبی) پوسته فلزی یک لایه، مناسب برای محیط بیرون ارتفاع پایه 150ميلي متر وزن / مواد کابینت 1ورق گالوانیزه گرم 5 میلی متر + 20 می...
جزئیات محصول
برجسته کردن:
سیستم برق مخابراتی بیرونی با کابینت
,سیستم برق مخابراتی با باتری خالص
,محیط خشن کابینت برق مخابراتی
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
توضیحات محصول

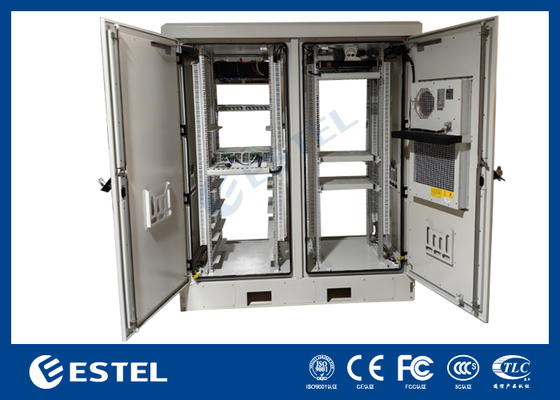

1 کابینت یکپارچه + 1 کابینت باتری خالص
اطلاعات اساسییک کابینت
| شماره سری | ماده | پارامتر |
|
|
ابعاد بیرونی کابینت |
1600mm (W) * 1600mm (D) * 2200mm (H) (به استثنای لبه ها و پیشانی و جانبی) پوسته فلزی یک لایه، مناسب برای محیط بیرون |
|
|
ارتفاع پایه | 150ميلي متر |
|
|
وزن | / |
|
|
مواد کابینت | 1ورق گالوانیزه گرم 5 میلی متر + 20 میلی متر PEF |
|
|
رنگ پوشش کابینت | RAL7035 |
|
|
سطح حفاظت | IP55 |
|
|
فرم تحویل | تحویل کامل بسته بندی شده (کست چوبی) |
|
|
نصب | نصب کف |
1 کابینت یکپارچه
| شماره سری | نام بخش | مشخصات | مقدار | واحد | یادآوری |
|
|
پایه | 1600*1600*150 میلی متر | 1 | پی سی | |
|
|
درب کابینت | درب های جلو و عقب | 4 | پی سی | |
|
|

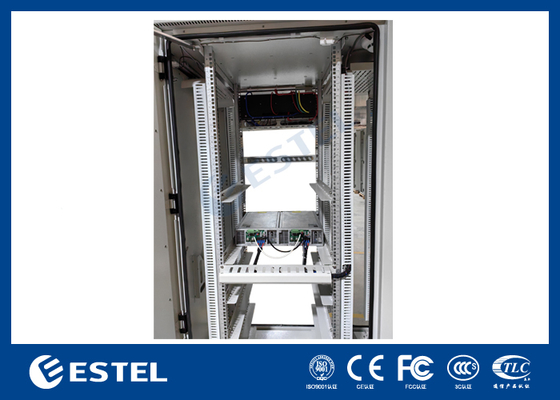

فضای داخلی | 19 اینچ 4*42 U Rack | 1 | پی سی | |
|
|
خنک کننده | دستگاه تهویه مطبوع 1500W DC | 2 | پی سی | یکی در ورودی و دیگری در ورودی نصب شده است |
|
|
فن اضطراری | -48VDC، 4 12038 فن، حفاظت IP55، با ترموستات | 1 | پی سی | |
|
|
قفل کن | قفل ضد سرقت سه نقطه ای (A7121-A112) | 4 | پی سی | |
|
|
پوشه اسناد | برای قرار دادن پوشه های A4 | 2 | پی سی | |
|
|
سنگ شکن مس | مساحت برش متقابل 60 mm2 ، مجهز به 6 پیچ M6 + 3 پیچ M8 | 1 | پی سی | |
|
|
چراغ های LED | -48VDC، چراغ LED + سوئیچ | 4 | پی سی | |
|
|
منبع برق | فتوولتائیک 60kW + اصلاح کننده 24KW | 1 | پی سی | |
|
|
باتری | LFELI-48200، -48V 200Ah | 12 | پی سی | |
|
|
اینورتر | 4KW، 1U | 1 | پی سی | |
|
|
FSU | PM5000، از جمله سنسورهای درب، سنسورهای دود، سنسورهای آب، سنسورهای دمای و رطوبت | 1 | مجموعه | |
|
|
ورودی کابل | برای ورودی و خروج کابل استفاده می شود | 16 | پی سی | در پایین کابینت قرار دارد |
|
|
صفحه مهر و موم پایه | صفحه ی بسته بندی پایه و پیچ های نصب | 1 | مجموعه | لوازم بسته بندی |
|
|
سیمان مهر و موم | برای مهر کردن ورودی و خروجی کابل استفاده می شود | 1 | پی سی | لوازم بسته بندی |
|
|
بولت های گسترش دهنده | M12*120 SUS304 | 8 | پی سی | لوازم بسته بندی |
|
|
دمای کار | -5 تا 55 درجه سانتیگراد | |||
|
|
رطوبت کاری | ۵ تا ۹۵ درصد | |||
|
|
ارتفاع | ارتفاع شن و ماسه / سنگ شن و ماسه حداکثر 3000 متر |
1 کابینت باتریلیست پیکربندی
| شماره سری | نام بخش | مشخصات | مقدار | واحد | یادآوری |
|
|
پایه | 1600*1600*150 میلی متر | 1 | پی سی | |
|
|
درب کابینت | درب های جلو و عقب | 4 | پی سی | |
|
|
فضای داخلی | 19 اینچ 4*42 U Rack | 1 | پی سی | |
|
|
خنک کننده | دستگاه تهویه مطبوع 1500W DC | 2 | پی سی | یکی در ورودی و دیگری در ورودی نصب شده است |
|
|
فن اضطراری | -48VDC، 4 12038 فن، حفاظت IP55، با ترموستات | 1 | پی سی | |
|
|
قفل کن | قفل ضد سرقت سه نقطه ای (A7121-A112 | 4 | پی سی | |
|
|
پوشه اسناد | برای قرار دادن پوشه های A4 | 2 | پی سی | |
|
|
سنگ شکن مس | مساحت برش متقابل 60 mm2 ، مجهز به 6 پیچ M6 + 3 پیچ M8 | 1 | پی سی | |
|
|
چراغ های LED | -48VDC، چراغ LED + سوئیچ | 4 | پی سی | |
|
|
باتری | LFELI-48200، -48V 200Ah | 24 | پی سی | |
|
|
ورودی کابل | غدد کابل های گواهینامه IEC 60529 برای ورودی و خروجی کابینت | 16 | پی سی | در پایین کابینت قرار دارد |
|
|
صفحه مهر و موم پایه | صفحه ی بسته بندی پایه و پیچ های نصب | 1 | مجموعه | لوازم بسته بندی |
|
|
سیمان مهر و موم | برای مهر کردن ورودی و خروجی کابل استفاده می شود | 1 | پی سی | لوازم بسته بندی |
|
|
بولت های گسترش دهنده | M12*120 SUS304 | 8 | پی سی | لوازم بسته بندی |
|
|
دمای کار | -5 تا 55 درجه سانتیگراد | |||
|
|
رطوبت کاری | ۵ تا ۹۵ درصد | |||
|
|
ارتفاع | ارتفاع شن و ماسه / سنگ شن و ماسه حداکثر 3000 متر |
- معرفی منبع برق
| مدل محصول ET481000-M7E6X | فتوولتائیک 60 kW + اصلاح کننده 24KW | |
| سیستم | اندازه | / |
| وزن | / | |
| روش خنک کننده | تهویه مطبوع DC | |
| نصب | 19 اینچ راک مونت | |
| روش مسیر | پايينش داخل و بالاش بيرون | |
| روش نگهداری | نگهداری جلویی، پشتیبانی از تبادل گرم | |
| سطح حفاظت | IP20 | |
| توزیع قدرت AC | ورودی | سه فاز 380Vac، سازگار با تک فاز 220Vac |
| قطع کننده ورودی | 1×63A/3P | |
| فرکانس | ۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز | |
| SPD AC | 20kA/40kA، 8/20μs | |
| باتری | نوع باتری و مشخصات آن | باتری لیتیوم، 48V / 200Ah |
| بسته باتری | 36 قطعه، 6× (6× 48V/200Ah) | |
| عمر نامی باتری | 55.3h@5KW بار @ 80% عمق تخلیه | |
| حداکثر عمر باتری | 69.1h@5KW بار @ عمق تخلیه 100٪ | |
| توزیع قدرت DC | تولید | -43~-58VDC، خروجی نامی: -53.5VDC |
| حداکثر ظرفیت | نورپردازی 60kW (3kW*20) + اصلاح کننده 24kW (4kW*6) (قدرت نهایی برای 1000A طراحی شده است) | |
| فیوز باتری | 6×250A | |
| قطع کننده حمل | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (اینورتر) | ||
| SPD DC | 10kA/20KA، 8/20μs | |
| ماژول اصلاح کننده | ولتاژ ورودی | 85VAC ≈ 300VAC، مقدار نامی: 220VAC |
| کارایی | ≥96.6% | |
| قدرت خروجی نامی | ۴۰۰۰ ولت (۱۷۶ac) ۳۰۰ ولت (Vac) | |
| دمای کار | -40°C~+75°C ((کمتر از 50°C در حالت بارگذاری کامل) | |
| اندازه | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| وزن | ≤2.1kg | |
| روش خنک کننده | خنک سازی هوایی اجباری | |
| فاکتور قدرت | ≥0.99 @ 220Vac 20-100٪ بار | |
| توزیع قدرت ورودی خورشیدی | ورودی | 120Vdc ~ 420Vdc، ارزش نامی: 340Vdc |
| قطع کننده ورودی | 20 × 25A/2P | |
| SPD ورودی DC | 20 × (20kA/40kA، 8/20μs) | |
| Sپنل های اولر | قدرت تک صفحه | ۵۸۰ وات |
| کل مقدار | 108 قطعه @ 18 × (6 × 580W، 6 رشته) | |
| Pماژول های گرماژویی | ولتاژ ورودی | 120Vdc ~ 425Vdc، ارزش نامی: 340Vdc |
| کارایی | ۹۶% | |
| قدرت خروجی نامی | ۳۰۰۰ وات | |
| دمای کار | -40°C~+75°C (کمتر از 50°C در حالت بارگذاری کامل) | |
| اندازه | 106.4mm ((W) × 285mm ((D) × 41.5mm ((1U/H) | |
| وزن | ≤2kg | |
| روش خنک کننده | خنک سازی هوایی اجباری | |
| دقت MPPT | ≥0.99 | |
| ماژول اینورتر | ولتاژ ورودی | 42Vdc ~ 58Vdc، ارزش نامی: 53.5Vdc |
| کارایی | ≥93%@53.5V ورودی | |
| قدرت خروجی نامی | 2000VA / 2000W @ 220Vac خروجی | |
| جریان خروجی | درجه 9.09A (RMS) / حداکثر 15A (RMS) | |
| روش خنک کننده | خنک سازی هوایی اجباری | |
| زیربند اینورتر و توزیع قدرت خروجی | اندازه | 482.6 ((W) *350.6 ((D) *1U ((H) |
| حداکثر ظرفیت | 6KW (3* 2KW) | |
| ولتاژ خروجی نامی | 220Vac اسمی | |
| قطع کننده حمل | 1*32A/2P | |
|
نظارت بر قدرت (MC2900) |
ورودی سیگنال | هوش مصنوعی سه طرفه (2 حسگر دمای باتری، 1 حسگر دمای محیط) ، DI 8 طرفه |
| خروجی آژیر | خروجی تماس خشک 8 طرفه | |
| بندر ارتباطات | USB، RS485، SNMP | |
| حالت نمایش | صفحه LCD | |
| Eمحیط زیست | دمای کار | -40°C~+75°C ((کمتر از 50°C در حالت بارگذاری کامل) |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵ تا ۹۵ درصد | |
| ارتفاع | 0 ~ 3000m (وقتی ارتفاع بین 3000m و 4000m است، حداکثر دمای عملیاتی با هر افزایش 200m در ارتفاع 1 °C کاهش می یابد) | |
