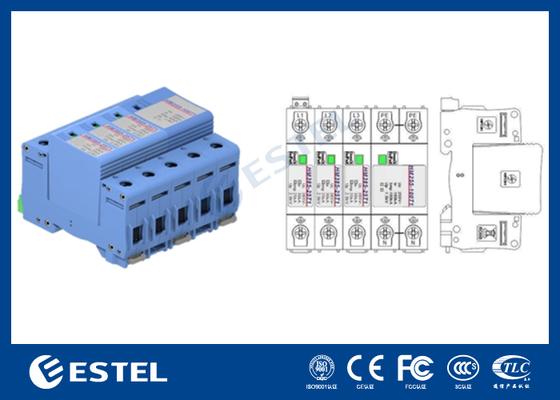

HM385-25/100T1 ((3P+N) دستگاه های حفاظت از افزایش ولتاژ پایین (SPD) - دستگاه های حفاظت از افزایش ولتاژ متصل به سیستم های برق ولتاژ پایین
1 محدوده
دستگاه محافظت از افزایش برق عمدتا در سیستم توزیع ولتاژ پایین و تجهیزات الکتریکی حفاظت از صاعقه یا دیگر حفاظت از ولتاژ بیش از حد گذرا استفاده می شود.
2 مرجع قانونی
GB/T 1880211
دستگاه های حفاظت از افزایش ولتاژ پایین (SPD) - بخش 11: دستگاه های حفاظت از افزایش ولتاژ متصل به سیستم های برق ولتاژ پایین - الزامات و روش های آزمایش
GB 28281
روش های نمونه گیری برای بازرسی بر اساس ویژگی-بخش1: برنامه های نمونه گیری با شاخص با محدودیت کیفیت پذیرش (AQL) برای بازرسی دسته به دسته
GB/T191 برچسب تصویری بسته بندی برای دست زدن به کالاها
GB/T 24231
آزمایش محیط زیست - بخش دوم: روش های آزمایش - آزمایشات A: سرد
GB/T 24232
آزمایش محیط زیست - بخش دوم: روش های آزمایش - آزمایشات A: سرد
GB/T 24234
آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی - بخش 2: روش آزمایش - آزمایش
Db: گرما رطوبت، چرخه ای (سیکل 12h+12h)
GB/T4208 درجه حفاظت ارائه شده توسط محفظه (کد IP)
GB/T49431
تجهیزات صوتی/ویدئو، فناوری اطلاعات و ارتباطات بخش 1: ایمنی
YD/T 12351
الزامات
الزامات عملکردی برای دستگاه های محافظت از افزایش برق متصل به سیستم های توزیع ولتاژ پایین ایستگاه های مخابراتی
YD/T 12352
روش های آزمایش برای دستگاه های محافظت از افزایش برق متصل به سیستم های توزیع ولتاژ پایین ایستگاه های مخابراتی
IEC 61643-11
دستگاه های محافظت از افزایش برق متصل به سیستم های توزیع برق ولتاژ پایین - بخش
11: الزامات عملکرد و روش های آزمایش
DIN EN 61643-11
دستگاه های حفاظت از افزایش ولتاژ پایین - بخش 11: دستگاه های حفاظت از افزایش ولتاژ متصل به سیستم های برق ولتاژ پایین؛ الزامات و آزمایشات
UL1449
دستگاه های محافظت از افزایش
3 عملکرد عملکردی
3.1 توصیف
عملکرد محافظت از بیش از حد گرم شدن و بیش از حد جریان که در نصب ریل 35mm DIN و ماژول محافظت از افزایش قابل تعویض که نصب و نگهداری آن آسان است، استفاده می شود.علاوه بر این یک پورت هشدار از راه دور برای کنترل از راه دور دارد. بار بس ساخته شده در محصول و پورت هشدار در سری متصل می شود، تنها یک پورت برای سیم کشی آسان توسط مشتری نگه دارید.
3.2 عملکرد
4 نصب محصول
4.1.1 نصب
شخص حرفه ای مجاز برای نصب و نگهداری مجاز است؛ محصول می تواند در ریل 35 میلی متری روی صفحه اتصال نصب شود که در تجهیزات قرار دارد؛اتصال کوین برای محافظ افزایش قدرت توصیه می شود، یا اتصال موازی عمومی می تواند استفاده شود (همانطور که در شکل 1 نشان داده شده است)
جدول ۱: مشخصات توصییه شده اتصال برای هر پورت

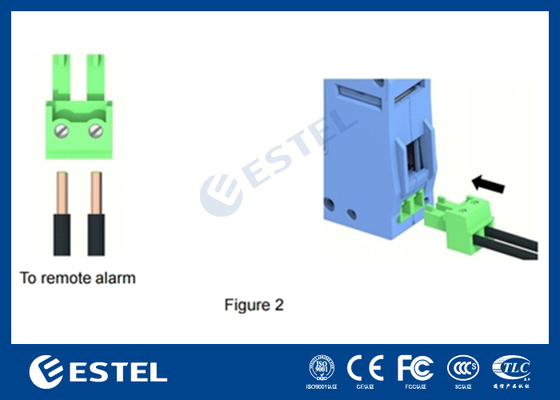

ترمینال اتصال آلارم در بالای گیرنده قرار دارد. هنگامی که نیاز به بازرسی و کنترل از راه دور دارید، در ابتدا پلاگین را بکشید.و سپس سیم هشدار را به سوراخ اتصال مربوطه وارد کنید. استفاده از یک پیچ و خم تراز اندازه SL2.5، پیچ و خم را محکم کنید و پلگ را به جای خود برگردانید (همانطور که در شکل 2 نشان داده شده است).دوباره حلقه اتصال را چک کنید تا مطمئن شوید که درست و قابل اعتماد استدستگاه محافظت از افزایش می تواند بلافاصله پس از روشن شدن برق در حالت کار باشد.

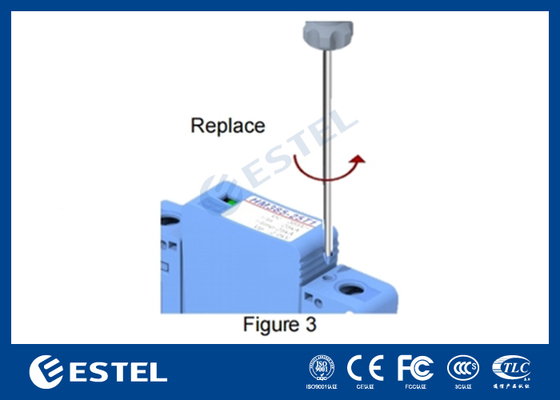

در صورت لزوم تعویض ماژول محافظت از افزایش، از SL2 استفاده کنید.5 پیچ پیچ فیلیپس برای گشودن پیچ ها در جهت تیر لوگو محصول و کشیدن ماژول حفاظت از افزایش قدرت با نیرویی که در شکل 3 زیر نشان داده شده استهنگام نصب مجدد ماژول، توصیه می شود پیچ ها را با محدوده گشتاور 0.5N-m محکم کنید.
يادداشت:
برق باید در طول نصب و نگهداری صندلی پایه دستگاه محافظت از افزایش باید قطع شود.
در صورت برخورد با شوک الکتریکی، در صورت روشن شدن برق کار نکنید. خط محافظت شده را با خط محافظت نشده یا خط PE کنار هم متصل نکنید.طول و روش های اتصال کابل زمین باید با استاندارد نسبی مطابقت داشته باشددر غیر این صورت، دستگاه محافظت از افزایش نمی تواند به درستی کار کند.اما کابل اتصال و پنجره هشدار باید به طور دوره ای بررسی شود. هنگامی که یک پنجره هشدار قرمز است، به این معنی است که ماژول محافظت از افزایش است و باید بلافاصله جایگزین شود. اگر پورت هشدار از راه دور متصل است، یک سیگنال هشدار وجود خواهد داشت.
