220 ولت AC RS232 سیستم نظارت محیط زیست EMU

سیستم مانیتورینگ محیطی 19 اینچی، نصب در رک، منبع تغذیه 220 ولت AC یا 48 ولت DC

1. مشخصات محصول

واحد مانیتورینگ محیطی یک میزبان مانیتورینگ شبکه است که برای اتاق‌های شبکه یکپارچه طراحی شده است و مانیتورینگ UPS و محیط‌های قدرت توسعه‌یافته را ادغام می‌کند. با اتخاذ سبک طراحی محبوب 19 اینچی نصب در رک، پشتیبانی از منبع تغذیه 220 ولت AC یا 48 ولت DC، پشتیبانی از بیش از 12 مسیر مقدار سوئیچینگ، خروجی کنترل رله چند مسیره و گسترش دما و رطوبت محیط، با عملکردهای مانیتورینگ و کنترل SMS، ایمن‌تر و قابل اطمینان‌تر است. این بهترین انتخاب برای اتاق‌های بدون سرنشین مدرن خواهد بود.

2. ویژگی محصول

1. منبع تغذیه کاری: پشتیبانی از منبع تغذیه AC 220V یا DC 48V، استفاده گسترده‌تر.

2. رابط جهانی RS232: جمع‌آوری همزمان داده‌های بی‌درنگ UPS.

3. مانیتورینگ شبکه از راه دور SNMP: با رابط شبکه و صفحه نمایش وب بصری برای مانیتورینگ از راه دور.
4. مانیتورینگ یکپارچه میدانی Modbus: با رابط 485، با استفاده از پروتکل محبوب modbus، می‌تواند مانیتورینگ یکپارچه اتاق غیر شبکه را محقق کند، داده‌های مانیتورینگ همزمان تک اتاقه یا چند اتاقه را تشکیل دهد و صفحه نمایش لمسی 7 اینچی را به عنوان نمایشگر اختیاری کند.

5. خروجی کنترل رله 6 مسیره: رابط کنترل خروجی انعطاف‌پذیر، که می‌تواند خروجی قدرت کنترل و حالت سوئیچ غیرفعال را محقق کند، مانند کنترل فن، کولر و سایر دستگاه‌های سوئیچ قدرت مربوطه.

6. تشخیص ورودی مقدار سوئیچینگ 15 مسیره: می‌توان از آن برای نظارت بر تجهیزات مختلف محیط اتاق مانند دود، سیل، کنترل دسترسی، مغناطیس درب و غیره استفاده کرد.

7. رابط تعامل انسان و کامپیوتر: صفحه نمایش LCD عریض، تأیید تنظیمات پارامتر و عملکرد سیستم را برای کاربران آسان‌تر می‌کند.

8. عملکرد نشانگر LED: درک بصری‌تر از وضعیت عملکرد سایت تجهیزات GSM.

9. 4 مسیر مقدار آنالوگ: می‌تواند با انواع فرستنده‌ها برای دستیابی به قدرت، دما، فشار و سایر جنبه‌های تشخیص استفاده شود. محدوده ورودی: 0-5 ولت.

10. ماژول GSM داخلی: پشتیبانی از GSM دو فرکانسی، 900/1800 مگاهرتز؛ عملکرد هشدار SMS از راه دور را از طریق SMS محقق کنید.

11. پشتیبانی از طیف وسیع‌تری از پروتکل‌های UPS: APC، MGE، Eaton، SANTAK، KSTAR، KELONG و بسیاری از برندهای داخلی و خارجی دیگر.

3. الزامات پیکربندی نصب

1. یک UPS با رابط ارتباطی RS-232;

2. یک کامپیوتر (با حقوق اداری) با رابط ارتباطی RS-232 و کارت آداپتور اترنت 10M/100M برای تنظیم اولیه پارامترها;

3. محیط شبکه کامل;

4. سری گزینه‌های توسعه عملکرد برای مانیتورینگ شبکه، مانیتورینگ و مدیریت محیط‌های قدرت UPS و محیط‌های اتاق کامپیوتر و لوازم جانبی (اختیاری).

4.معرفی پنل و تعریف پورت سیم‌کشی

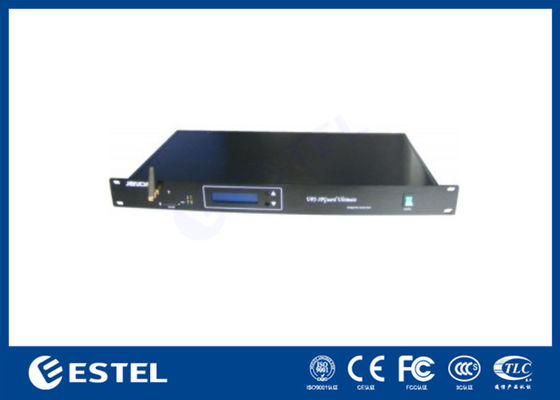

پنل جلو:

• POWER: کلید روشن/خاموش;

• P: در طول عملکرد عادی روشنایی ثابت را حفظ کنید;

• R: نشانگر در حال اجرا؛ در طول عملکرد عادی یک بار در ثانیه چشمک می‌زند;

• S: چراغ وضعیت ارسال SMS؛ هنگامی که دستگاه بیکار است، نور روشنایی ثابت را حفظ می‌کند و هنگامی که دستگاه مشغول است، نور چشمک می‌زند;

• E: نشانگر ماژول GSM؛ هنگام چشمک زدن در حال راه‌اندازی است و با موفقیت هر دو ثانیه یک بار چشمک می‌زند;

• RESET: دکمه بازنشانی؛ برای بازنشانی ماژول GSM بیش از 3 ثانیه فشار دهید.

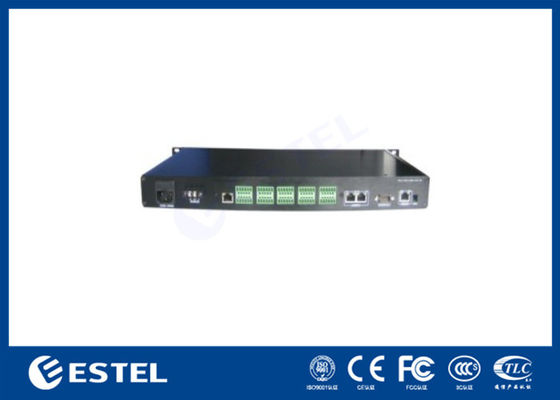

پنل پشتی:

• AC220V-50(60)Hz : ورودی AC 220V (اختیاری)

• DC48V/2.5A : ورودی DC 48V (اختیاری)

• RS485/EXT: پورت ارتباطی RS485، برای گسترش دمای محیط مانیتورینگ و رطوبت یا دستگاه دیگر استفاده می‌شود;

• RS232/Device: رابط ارتباطی پورت سریال برای پیکربندی پارامترها و پرس و جو اطلاعات UPS با PC;

• Ethernet : رابط اترنت UTP 10/100M RJ45;

• Default: پیکربندی IP؛ IP پیش‌فرض را هنگام شماره‌گیری NO.1 بازیابی کنید.
