سیستم مانیتورینگ محیطی رک مونت 19 اینچی

سیستم مانیتورینگ محیطی رک-مونت 19 اینچی مدل FSU1000

1. پارامتر محصول

ابعاد: عرض 440 میلی‌متر * عمق 200 میلی‌متر * ارتفاع 44 میلی‌متر (19 اینچ، 1U)

دقت: ولتاژ DC ± 0.5٪

ولتاژ عملیاتی: DC36-72V یا AC90-264V

توان نامی: 5 وات (مصرف برق کل دستگاه، به استثنای منبع تغذیه خارجی) دمای محیط عملیاتی: -20 درجه سانتیگراد تا 55 درجه سانتیگراد

دمای نگهداری و حمل و نقل: -40 درجه سانتیگراد تا 70 درجه سانتیگراد

رطوبت نسبی: 90٪ (40 درجه سانتیگراد ± 2 درجه سانتیگراد)

ارتفاع: اندازه‌گیری 0-3000 متر

2. سیستم مانیتورینگ محیطی مشخصات محصول

واحد مانیتورینگ محیطی یک میزبان مانیتورینگ شبکه است که برای اتاق‌های شبکه یکپارچه طراحی شده است و مانیتورینگ UPS و محیط‌های برق توسعه‌یافته را ادغام می‌کند. با اتخاذ سبک طراحی محبوب رک-مونت 19 اینچی، پشتیبانی از منبع تغذیه 220 ولت AC یا 48 ولت DC، پشتیبانی از بیش از 12 مسیر مقدار سوئیچینگ، خروجی کنترل رله چند مسیره و گسترش دما و رطوبت محیط، با عملکردهای مانیتورینگ و کنترل SMS، ایمن‌تر و قابل اطمینان‌تر است. این بهترین انتخاب برای اتاق‌های بدون سرنشین مدرن خواهد بود.

3. سیستم مانیتورینگ محیطی ویژگی محصول

• FSU1000 یک دستگاه جمع‌آوری سخت‌افزاری برای کنترل سخت‌افزار و سرویس ایستگاه کابینت و اتاق ماشین است. طراحی جدید نیازهای عملی پروژه و اجرای پروژه ایستگاه فضای باز ETC و کابینت فضای باز را ترکیب می‌کند و بر راه‌حل قابلیت نگهداری سیستم، سیم‌کشی سیستم، اشکال‌زدایی، زیبایی‌شناسی و سایر الزامات تمرکز دارد که برای اکثر جمع‌آوری‌های جلویی محیط کاربرد مناسب است.

• واحد مانیتورینگ محیطی برق سری FSU1000 یک سیستم مانیتورینگ محیطی برق کوچک، با قابلیت اطمینان بالا و نصب آسان برای ایستگاه پایه ارتباطی، اتاق کامپیوتر یکپارچه و کابینت فضای باز است، که به طور ویژه برای برق، محیط، کنترل تجهیزات و نظارت از راه دور ایستگاه پایه ارتباطی، اتاق ماشین یکپارچه و کابینت ماشین فضای باز استفاده می‌شود.

• واحد مانیتورینگ محیطی پویا سری FSU1000 دارای عملکردهای تشخیص سیگنال‌های تماس خشک مانند نگهبان ورودی، غوطه‌وری در آب، دود، حفاظت از صاعقه، خرابی تهویه مطبوع، مادون قرمز، تشخیص دما و رطوبت و غیره است و عملکردهای تشخیص قطع برق شهری و تشخیص لرزش شیب را دارد.

• l واحد مانیتورینگ محیطی پویا سری FSU1000 دارای عملکرد اندازه‌گیری ولتاژ DC داخلی است و مجهز به 8 رابط حسگر اثر هال است که برای اندازه‌گیری جریان DC، ولتاژ اندازه‌گیری آنالوگ، فرستنده جریان استفاده می‌شود.

• l واحد مانیتورینگ محیطی پویا سری FSU1000 دارای چند کانال است

• l عملکرد دسترسی سیگنال RS485/RS232 (تا 16)، می‌تواند برای منبع تغذیه سوئیچینگ، تهویه مطبوع، UPS، باتری‌های لیتیومی، کنتورهای هوشمند، قفل‌های درب الکترونیکی، صدا، دسترسی پروتکل تجهیزات ویدئویی استفاده شود.

• l واحد مانیتورینگ محیطی پویا سری FSU1000 با انتخاب حالت‌های ارتباطی مختلف (RS485/RS232، TCP، UDP، SNMP، NB-IOT، 4g، Wifi و غیره)، آسان برای شبکه. واحد مانیتورینگ محیطی پویا سری FSU1000 از دسترسی به صفحه نمایش پیکربندی 7 اینچی پشتیبانی می‌کند.

3. مشخصات ظاهر و رابط

رابط IMU:

پانل‌ها و رابط‌های IMU در زیر نشان داده شده‌اند

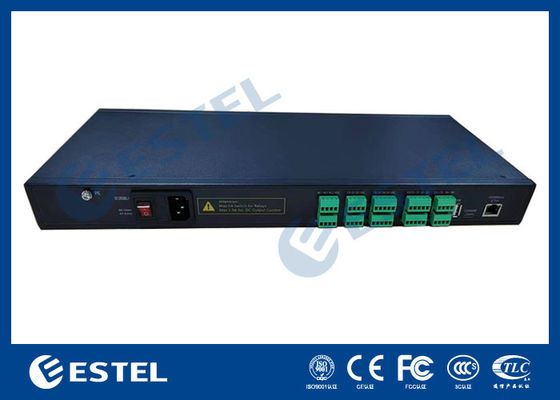

تصویر 1-2 ظاهر جلویی و پشتی Imu

گسترش تعریف ترتیب خط سریال:

4. الزامات پیکربندی نصب سیستم مانیتورینگ محیطی

یک UPS با رابط ارتباطی RS-232;

یک کامپیوتر (با حقوق اداری) با رابط ارتباطی RS-232 و کارت آداپتور اترنت 10M/100M برای تنظیم پارامتر اولیه;

محیط شبکه کامل;

سری گزینه‌های توسعه عملکرد برای نظارت بر شبکه، نظارت و مدیریت برق UPS و محیط‌های اتاق کامپیوتر و لوازم جانبی (اختیاری).

5. مزایای سیستم مانیتورینگ محیطی

1. پنل جلویی مجهز به صفحه نمایش کریستال مایع 3 اینچی برای عملکرد آسان و شهودی است.

2. تمام پورت‌های سریال مجهز به چراغ‌های نشانگر برای نمایش بصری وضعیت ارتباط هستند.

3. فشرده: ” محفظه استاندارد 1u/19 اینچی، آسان برای نصب.

4. مجهز به 5 مجموعه سنسور تا 15 وات منبع تغذیه خارجی برای پشتیبانی از انواع

5. پیوند منطقی

6. پشتیبانی از انتقال شفاف و ارسال داده‌های پروتکل.

7. پشتیبانی از تعداد زیادی سنسور، دسترسی به تجهیزات، با آنالوگ، سوئیچینگ، RS485/RS232

8. دسترسی به سیگنال.

9. آپلود GSP استاندارد، پروتکل باز.

10. منبع تغذیه انعطاف‌پذیر، منبع تغذیه AC یا DC.

11. صفحات وب با قابلیت‌های کامل، ارائه داده‌ها را ساده و سرراست می‌کنند

12. مجهز به زنگ، اعلان صوتی محلی وضعیت هشدار

13. ارائه تا 16 پورت سریال 485 (نسخه IMU 1016

14. سازگاری پورت خوب است، در عین حال، شیء نظارت در استفاده رایج دارای یک پورت اختصاصی است

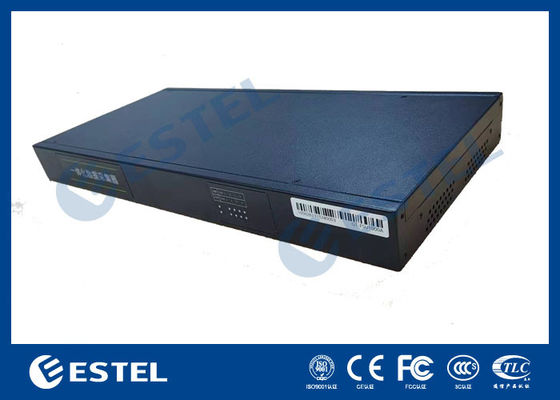

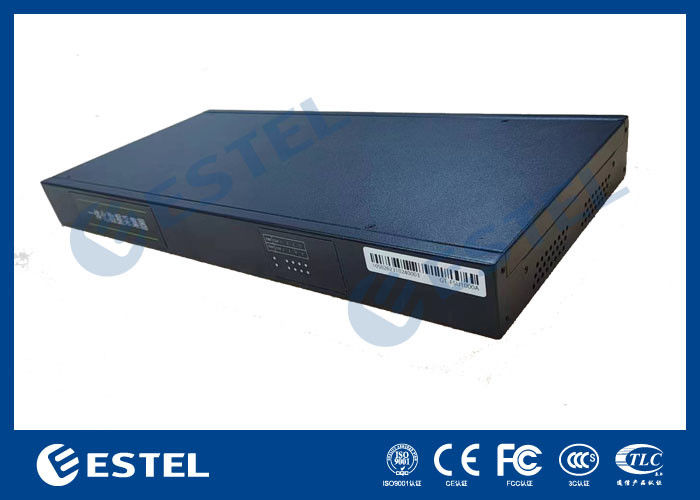

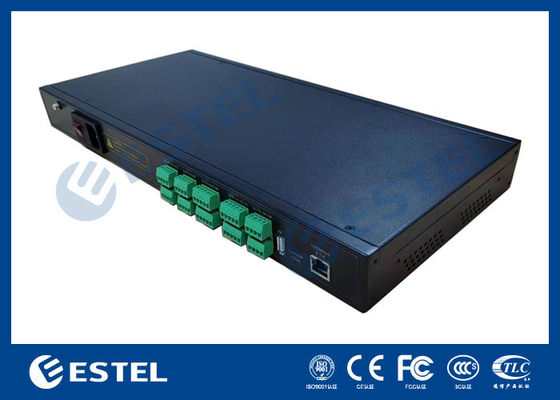

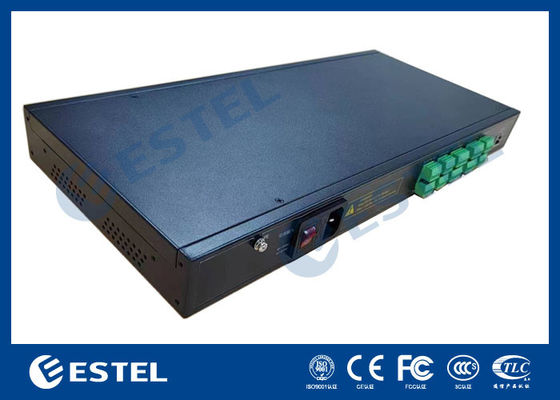

6. تصاویر محصول
