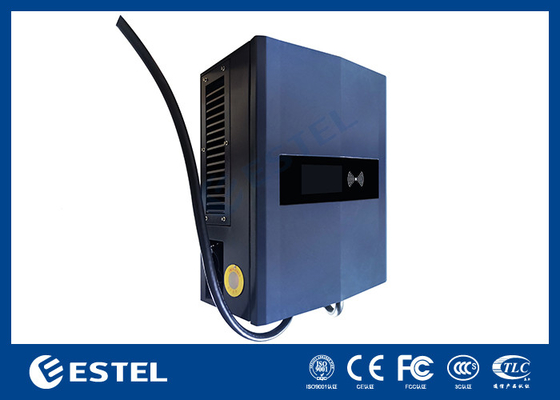

30kW 750V EV DC ایستگاه شارژ سریع EV Wall Box شارژر با CCS2 شارژر
جزئیات محصول
ایستگاه شارژ سریع الکتریکی DC 30kW
,ایستگاه شارژ سریع 750 ولت الکتریکی DC
,شارژر جعبه دیواری EV با کانکتور CCS2
30kW 750V DC شارژ سریع از انرژی جدید EV Wall Box Charger با اتصال شارژ CCS2
30kW 750V DC شارژ سریع انرژی جدید EV Wall Box Charger معرفی
شارژر DC با استاندارد IEC 61851-1 مطابقت دارد:2017، EN 61851-1:2010، EN61851-23:2014، EN61851-24:2014، IEC61851-21-2:2018، GB/T18487.1-2015، و استانداردهای ارتباطی مربوطه GB/T 27930-2015، GB/T 34657.1-2017، GB/T 34658-2017پروتکل ارتباطات با سیستم مدیریت مرکزی (CMS) مطابق با OCPP 1 است..6 بر اساس معماری ARM و سیستم عامل لینوکس / اندروید.
طراحی اساسی این سری شارژر DC مطابق با استانداردهای IEC است.
30kW 750V DC شارژ سریع از انرژی جدید EV Wall Box شارژر ویژگی ها:

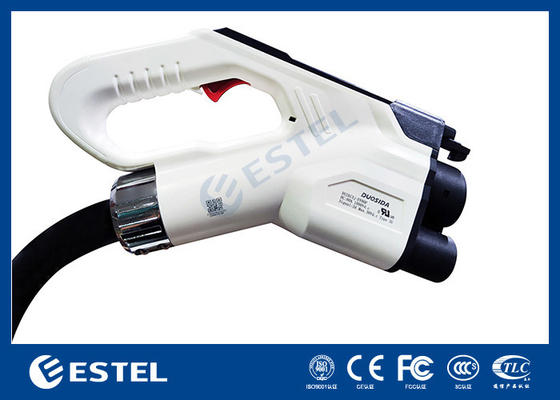

- این یک شارژر سریع EV با کانکتور شارژ CCS2 است. محافظت IP54, قوی و با دوام برای کاربردهای بیرونی.
- از ماژول قدرت فرکانس بالا به عنوان اصلاح کننده استفاده می کند که به ویژه برای کاربرد با قابلیت اطمینان بالا طراحی شده است.
- دارای عملکرد کنترل اشتراک قدرت و رابط کاربری دوستانه است.
30kW 750V DC شارژ سریع انرژی جدید EV پارامتر شارژر جعبه دیواری
پارامتر ورودی
| ولتاژ | 380/400 VAC، +/-10٪ |
| FLA / حداکثر جریان ورودی | 63A |
| فرکانس | 50/60 هرتز |
| سیم کشی | L1, L2, L3, N, PE |
| فاکتور قدرت | >99% ((ادامه نامی)) |
| جریان هارمونیک/ iTHD | <۵٪ (ادامه نامی) |
پارامتر خروجی
| حداکثر قدرت خروجی | 30 کیلو وات DC |
| ولتاژ خروجی | 200 ولت تا 750 ولت دما |
| حداکثر جریان خروجی | 50A DC |
| اسلات های ماژول قدرت | 1 |
| دقت ثبات ولتاژ | < ± 0.5% |
| نوع خروجی |
1*50A CCS2 يادداشت: فقط يک تفنگ در يک جلسه شارژ در دسترس است. |
| تقسیم بار | ±3٪ |
پارامتر سیستم
| کارایی | >94% |
| KAIC | 6kA |
| حفاظت از محفظه | IP54 |
محیط عملیات
| دمای محیط |
-20 ~ +50°C، قدرت کامل در زیر 50°C نرخ قدرت 5٪ / °C بالاتر از 50 °C |
| دمای ذخیره سازی | -40 ~ +75°C |
| رطوبت کاری | 0 ~ 95% (بدون تهویه) |
| ارتفاع عملیاتی | 0 ~ 2000 متر |
رابط HMI
| نمايش | صفحه نمایش LCD/لمسی 7 اینچی |
| LED | RUN ((G) /ALARM ((R) |
| اندازه گیری قدرت | 1 *متر DC |
| توقف اضطراری | E-stop برای خاموش کردن هر دو ورودی AC و خروجی DC در همان زمان |
رابط نظارت
| شبکه منطقه گسترده | اترنت (استانداردی) ؛ وای فای، 4G (اختیاری) |
| پروتکل های ارتباطی | OCPP 16 |
عملکرد حفاظت
| حفاظت از سیستم |
محافظت از جریان بیش از حد، محافظت از مدار کوتاه، حفاظت از ولتاژ فوق العاده ورودی/خرید حفاظت از ولتاژ پایین ورودی نظارت بر عایق بندی حفاظت از زمین مشترک دو اتصال دهنده خروجی DC محافظت از قطب معکوس، محافظت از درجه حرارت بالا، |
ویژگی مکانیکی
| ابعاد ((W*H*D mm) | 380 ((W) * 520 ((H) * 200 ((D) ((mm) |
| وزن شارژر | 45kg (بدون ماژول قدرت،بدون بسته بندی) |

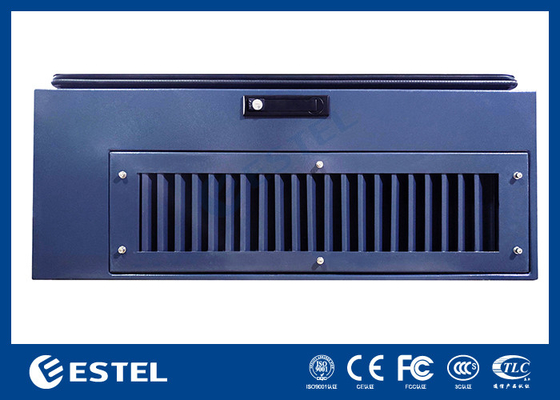

30kW 750V DC شارژ سریع انرژی جدید EV Wall Box شارژر جزئیات محصول
