ایستگاه های شارژ خودروهای الکتریکی DC 60kw و AC 43KW EV شارژ ایستگاه شارژ
جزئیات محصول

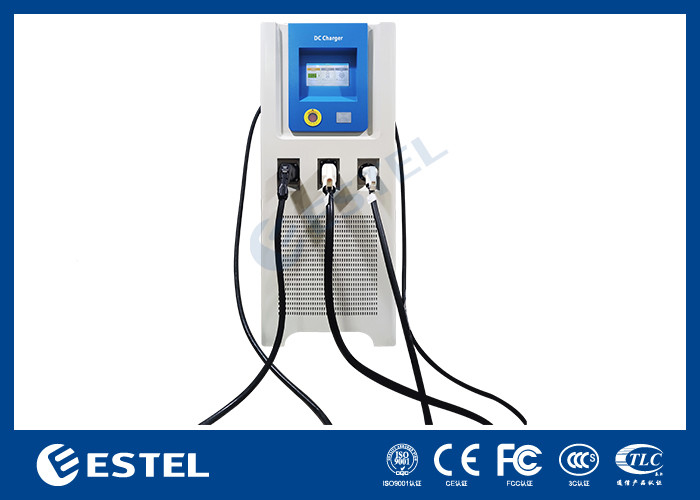

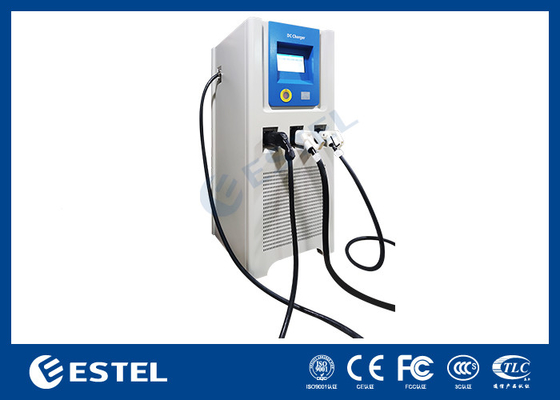

ایستگاه های شارژ خودروهای الکتریکی DC 60kw
,ایستگاه های شارژ خودروهای الکتریکی AC 43KW
,ایستگاه شارژ FCC EV
3 اسلحه Ocpp پشتیبانی DC60kw و AC43 شارژر الکتریکی ایستگاه شارژ ماشین EV شارژر ایستگاه شارژ EV
1پارامترهای فنی
شارژر DC با استاندارد IEC 61851-1 مطابقت دارد:2017، EN 61851-1:2010، EN 61851-23:2014، EN 61851-24:2014، IEC 61851-21-2:2018، GB/T18487.1-2015، و استانداردهای ارتباطی مربوطه GB/T 27930-2015، GB/T 34657.1-2017، GB/T 34658-2017پروتکل ارتباطات با سیستم مدیریت مرکزی (CMS) مطابق با OCPP 1 است..6 بر اساس معماری ARM و سیستم عامل لینوکس / اندروید.
طراحی اساسی این سری شارژر DC مطابق با استانداردهای IEC و استانداردهای ملی چین است.
دسته بندی: E3P-60K-AD3-100A-EU01
| 3P | ورودی سه فاز |
| 100A | قدرت خروجی نامی |
| AD3 | خروجی DC یا AC با 3 کانکتور شارژ |
| DC100A AC63A | جریان نامی کانکتور شارژ |
| EU01 | نسخه 02 |
2مشخصات
| شماره بند | 3P-60K-AD3-100A-EU01 | |
| قدرت ورودی | رتبه ورودی | 400 ولتاژ 3ph 170A حداکثر |
| تعداد فاز / سیم | 3ph / L1,L2,L3,N,PE | |
| فاکتور قدرت | >0.98 | |
| THD فعلی | <۵٪ | |
| کارایی | >95% | |
| قدرت خروجی | قدرت خروجی | تفنگ DC: 60Kw + AC43KW |
| تنها یک تفنگ DC در یک جلسه شارژ در دسترس است. | ||
| رتبه بندی خروجی | 200V-1000V DC + AC380V | |
| حفاظت | حفاظت | بیش از حد، زیر ولتاژ، بیش از ولتاژ، جریان باقیمانده، حفاظت از افزایش، مدار کوتاه، بیش از حد، خطای زمین |
| رابط کاربری و کنترل | نمايش | صفحه لمسی |
| زبان پشتیبانی | انگلیسی (زبان های دیگر در صورت درخواست در دسترس است) | |
| گزینه شارژ | گزینه های هزینه بر اساس درخواست: هزینه بر اساس مدت زمان، هزینه بر اساس انرژی، هزینه بر اساس هزینه | |

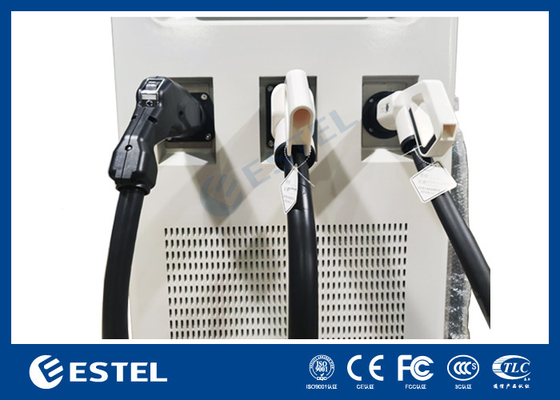

| رابط شارژ | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| احراز هویت کاربر | کارت Paypal و (یا) NFC | |
| ارتباطات | رابط شبکه | اترنت (استانداردی) ؛ وای فای، 4G (اختیاری) |
| پروتکل نقطه شارژ باز | OCPP16 | |
| محیط زیست | دمای کار | -20 °C تا +55 °C (در هنگام بالاتر از 55 °C) |
| دمای ذخیره سازی | -40 °C تا +70 °C | |
| رطوبت | رطوبت نسبی < 95٪، بدون فشرده سازی | |
| ارتفاع | تا 2000 متر (6000 فوت) | |
| ماشین آلات | حفاظت از ورود | IP54 |
| حفاظت از محفظه در برابرآثار مکانیکی خارجی | IK10 مطابق IEC 62262 | |
| خنک کننده | هواي اجباری | |
| طول کابل شارژ | 5 متر | |
| ابعاد (W*D*H) mm | 700*750*1750 | |
| وزن | 280 کیلوگرم | |
| مقررات | گواهینامه / انطباق | CE / EN 61851-1/-23 |
3محیط خدمات
دمای کار: -200C... +550C
RH: 5٪... 95٪
موقعیت: <2000 متر
محیط نصب: بدون تداخل مغناطیسی قوی.
فضای محیطی: >0.1m
4.نمودار ابعاد
5وضعیت نصب
شارژر باید بر روی یک پایه بتنی مسطح نصب شود، با ورود کابل اختصاص داده شده.
ميل عمودي کمتر از 5 درصد است.
قسمت پايين شارژر رو با هشت مارشال M8 که توي پايه نصب شده اند ثابت کنيد
حداقل فاصله 100 سانتی متر را در اطراف شارژر برای از بین بردن گرما و کار نگه دارید
توصیه می شه که یک آویزان داشته باشید.
6. اتصال برق
سیستم برق 380VAC 3 فاز Wye است.
کابل خارجی را با پایانه های داخلی مطابق با نماد La، Lb، Lc، N و PE متصل کنید.
مساحت متقاطع کابل:
| قدرت شارژر | مساحت بخش متقاطع |
| 100 کیلووات | 3*50mm2+2*25mm2LA LB LC / N+PE) |

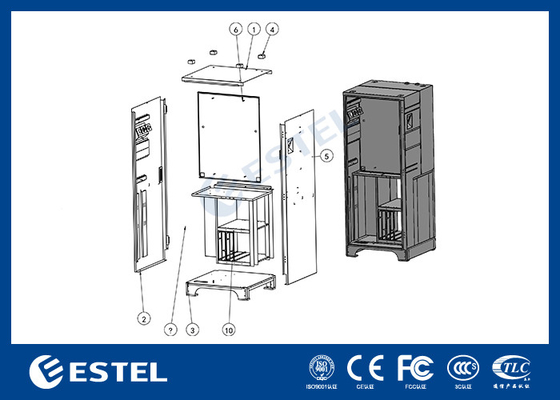

7جزئیات ایستگاه شارژ DC
8ارائه پرونده پروژه
9.
بسته بندی
-
