جزئیات محصول:
پرداخت:
|
| رتبه ورودی: | AC380-400V 3ph Wye100A حداکثر | تعداد فاز / سیم: | 3ph / L1, L2, L3, N, PE |
|---|---|---|---|
| بهره وری: | >95% | قدرت خروجی: | ۶۰ کیلو وات (۲ تفنگ) |
| محدوده ولتاژ خروجی: | DC200V-750V | نمایش دادن: | صفحه لمسی 10 اینچی |
| برجسته کردن: | 30 دقیقه ایستگاه شارژ EV شارژ سریع,شارژر سریع الکتریکی 60 کلووایت,شارژر الکتریکی 60kw OEM,EV 60kw DC Fast Charger,60kw EV Charger OEM |
||
1پارامترهای فنی
تولید کننده مسئول خسارت، خسارت، هزینه یا هزینه های متحمل نشده نیست.
توسط هر کاربر EVSE (به عنوان مثال مهندس نصب و ساز یا صاحب EVSE) اگر
این خسارات، خسارات، هزینه ها یا هزینه ها ناشی از عدم رعایت دستورالعمل های ایمنی مربوطه که توسط سازنده داده شده است، از جمله موارد زیر است:
• قطع برق یا قطع برق به EVSE
• تجمع کثافت یا ورود مواد خارجی به داخل EVSE.
• خوردگی قطعات
• ارتقاء، ارتقاء یا اصلاحات تجهیزات یا استفاده از آن.
• آسیب به نرم افزار یا سخت افزار به دلیل هر گونه مشکل امنیتی IT، مانند اما محدود به یک ویروس یا هک مخرب سیستم.
• آسیب یا خرابی تجهیزات ناشی از حشرات، حشرات یا موارد مشابه
• آسیب یا خرابی ناشی از نقص در برخی از تجهیزات دیگر متصل به
دامنه کار.
• خسارت یا از دست دادن ناشی از خطرات مانند آتش، سیل، طوفان یا موارد مشابه یا
ریزش یا نشت مواد شیمیایی یا مواد مضر به EVSE.
• ردیابی خطا ناشی از مشکلات ناشی از یک منبع خارج از محدوده کار.
• نصب غیر حرفه ای یا نادرست، نصب مطابق با استانداردها یا نصب مطابق با دستورالعمل نصب موجود در دستورالعمل خاص محصول نیست.
• کار نادرست (با نقض الزامات فنی یا مشخصات یا دستورالعمل های محصول)غفلت یا تعمیرات انجام شده توسط مالک (یا هر شخص ثالث که توسط TCHARGE مجاز نیست).
• عدم انطباق با مقررات ایمنی یا سایر استانداردهای قانونی توسط طرف های غیر از TCHARGE.
• تهویه ناکافی در EVSE
• عملکرد EVSE خارج از شرایط طراحی آن.
• نقل مکان EVSE از محل نصب اصلی یا تغییر طراحی کلی سیستم.
• فقط در صورت موافقت کتبی سازنده تغییرات در EVSE انجام شود.
2مشخصات
| شماره بند | EVSED60KW-D2-EU01 | |
|
قدرت ورودی |
رتبه ورودی | AC380-400V 3ph Wye100A حداکثر |
| تعداد فاز / سیم | 3ph / L1, L2, L3, N, PE | |
| فاکتور قدرت | >0.98 | |
| THD فعلی | <۵٪ | |
| کارایی | >95% | |
|
قدرت خروجی |
قدرت خروجی | ۶۰ کیلو وات (۲ تفنگ) |
| محدوده ولتاژ خروجی | DC200V-750V | |
| جریان خروجی نامی | 100A حداکثر | |
| دقت خروجی | <0.5% ( ولتاژ و جریان) | |
| حفاظت | حفاظت | بیش از حد، زیر ولتاژ، بیش از ولتاژ، جریان باقیمانده، حفاظت از افزایش، مدار کوتاه، بیش از حد، خطای زمین |
| رابط کاربری و کنترل | نمايش | صفحه لمسی |
| زبان پشتیبانی | انگلیسی (زبان های دیگر در صورت درخواست در دسترس است) | |
| گزینه شارژ | گزینه های هزینه بر اساس درخواست: هزینه بر اساس مدت زمان، هزینه بر اساس انرژی، هزینه بر اساس هزینه | |
| محیط زیست | دمای کار | -20 °C تا +55 °C (در هنگام بالاتر از 55 °C) |
| دمای ذخیره سازی | -40 °C تا +70 °C | |
| رطوبت | رطوبت نسبی < 95٪، بدون فشرده سازی | |
| ارتفاع | تا 2000 متر (6000 فوت) | |
| ماشین آلات | حفاظت از ورود | IP54 |
| حفاظت از محفظه در برابر اثرات مکانیکی خارجی | IK10 مطابق IEC 62262 | |
| خنک کننده | فشار هوا | |
| طول کابل شارژ | 5 متر | |
| ابعاد (W*D*H) mm | 700*780*1720 میلی متر | |
| وزن | 250 کیلوگرم |
3. نمودار ابعاد
4حالت نصب
1شارژر باید بر روی یک پایه بتنی مسطح نصب شود و ورودی کابل برای آن اختصاص داده شود.
2.گرایش عمودی کمتر از 5 درصد است
3قسمت پايين شارژر را با هشت پیچ M8 که در پايه قرار گرفته اند، ثابت کنيد.
4حداقل فاصله 100 سانتی متر را در اطراف شارژر برای تبعید گرما و کار نگه دارید
5. یک آویزان توصیه می شود.

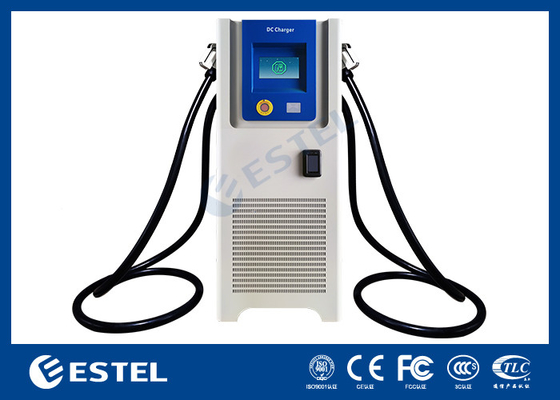

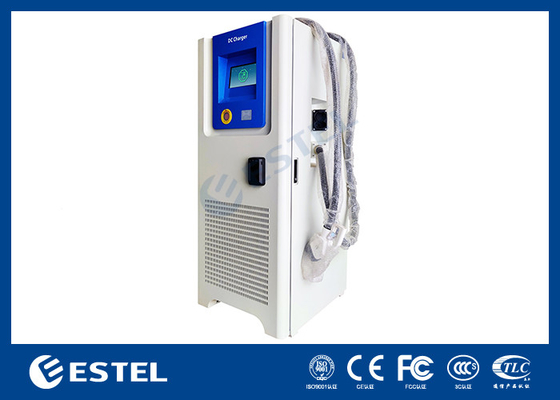

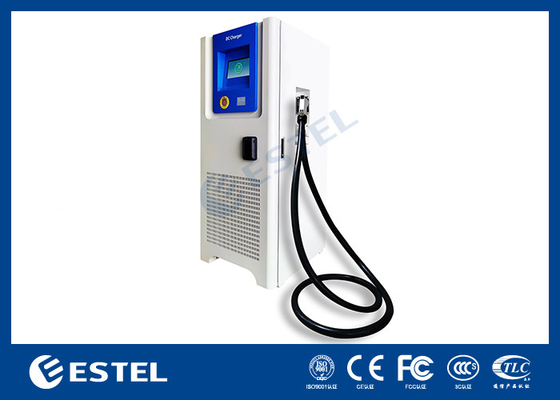

5جزئیات ایستگاه شارژ DC
5. پروژه پرونده نمایش
6مطمئن شو که منبع برق EVSE قطع شده
• سایر وظایف باید توسط پرسنل واجد شرایط انجام شود.
• افراد غیر مجاز را در فاصله ای امن در هنگام تمیز کردن یا نگهداری نگه دارید.
• تجهیزات محافظتی مناسب بپوشید.
برنامه نگهداری برای مالک
| وظیفه | فرکانس | روش |
| کابینت رو تمیز کن. | 4 ماه | |
| بررسي خسارت هاي کابل هاي شارژ و کانکتورها رو بکن | سه ماه | |
| بررسي خسارت کابينت رو بکن |
6 ماه
|
|
| فیلترهای ورودی هوا رو عوض کنید | 1 سال | |
| مطمئن شوید که سازنده بر روی EVSE نگهداری می کند. | 1 سال | |
|
فايل خروجي هوا رو عوض کن -آره. |
بعد از سال اول، بعد از 2 سال |
7. بسته بندی
