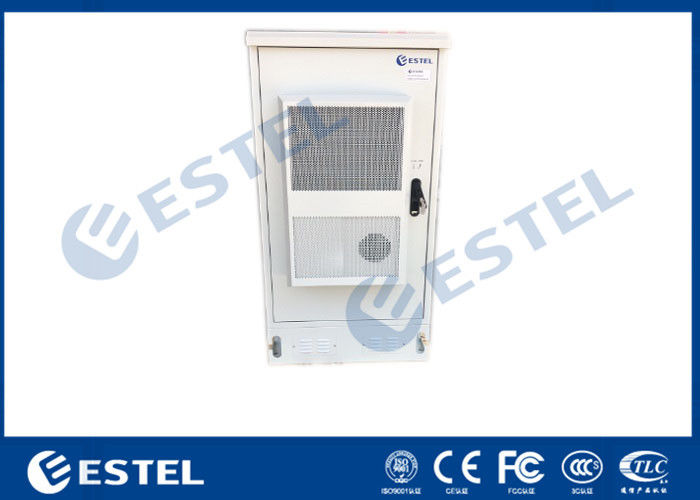

محفظه رک در فضای باز سه نقطه قفل یک محفظه
جزئیات محصول
محفظه سه نقطه Lockt Elecom
,یک کابینت برقی در فضای باز
فولاد گالوانیزه IP55 کابینت مخابرات در فضای باز با دسترسی جلو و عقب
1ویژگی های کابینت
1.1 بعد خارجی است W × D × H 750 × 750 × 1500 میلی متر
1.2 فولاد گالوانیزه ، تک جداره با عایق حرارتی
1.3 قفل سه نقطه ای ضد سرقت
1.4 کابینت دارای قفسه نصب استاندارد 19 اینچی است.
1.5 کولر کابینتی از 2 کولر گازی و 2 فن استفاده می کند.
1.6 شامل لامپ روشنایی -48VDC.
1.7 طرح کابینت معقول است ، که دسترسی به کابل ، تثبیت و اتصال را آسان می کند.
1.8 در پایین کابینت ، سوراخ های ورودی به صورت جداگانه برای کابل برق ، کابل سیگنال و کابل نوری وجود دارد.
1.9 کابینت ضد گرد و غبار ، ضد آفتاب و ضد باران است که در محیط بیرونی استفاده می شود.
1.10 همه کابل ها ، آب بندی و عایق حرارتی مورد استفاده در کابینت از مواد مقاوم در برابر شعله ساخته شده اند که مطابق با GB5169.7 تست A هستند
1.11 سطح حفاظت IP55.
2. پارامترهای کابینت
| مورد | تایپ کنید | پارامتر فنی |
| ساختار | بعد، ابعاد، اندازه |
بعد خارجی W × D × H 750 × 750 × 1500 میلی متر |
| چیدمان | یک محفظه | |
| روش نصب تجهیزات | قفسه استاندارد 19 اینچی ، 27U | |
| در، درب | با یک درب جلو و یک درب عقب ؛دارای قفل سه نقطه ای برای کابینت بیرونی (قفل پشتیبانی) | |
| مواد |
فولاد گالوانیزه ، تک جداره با عایق حرارتی |
|
| ساختار | مونتاژ | |
| حفاظت از ورود | IP55 | |
| کنترل دما | خنک کننده | کولر و فن |
| روشنایی | لامپ ال ای دی | لامپ LED 48V |
| درجه حرارت | درجه حرارت | دمای کار: -40 C ~ +55 C |
| دمای ذخیره سازی: -50 C ~ + 70 C | ||
| دمای حمل و نقل: -50 C ~ +70 C | ||
| رطوبت | رطوبت نسبی | 5 ~ ~ 100 |
| فشار | فشار هوا | 62kpa ~ 101kpa (مشابه 0 متر ~ 5000 متر ارتفاع) |
| شدت تابش | شدت تابش خورشیدی | 1124 × (1 ± 5)) W/m2 |
3. نصب قطعات
3.1 واحد نظارت بر محیط بر روی قفسه 19 اینچی نصب شده است. لامپ LED ، سنسور دود و سنسور درب در بالای محفظه نصب شده است.
3.2 PDU روی رک 19 اینچی نصب شده است.
محافظ رعد و برق کلاس B: 60KA*1 ؛
ورودی AC: 63A/2P*1 ؛
خروجی AC: 16A/1P*4 ؛
خروجی DC: 16A/1P*4 ؛
ولتاژ ورودی: AC220V 50Hz.

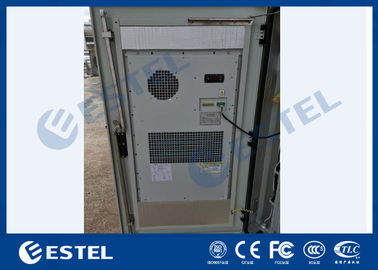

3.3 سرمایش کابینت از 2 کولر گازی و 2 فن استفاده می کند.
سیستم تهویه مطبوع در درب جلو و عقب نصب شده است.
فن ها روی جلد بالایی نصب شده اند.
4. ورودی کابل
تمام کابل های تغذیه کننده و سایر کابلهای خارجی همه از روش سیم کشی پایین استفاده می کنند.

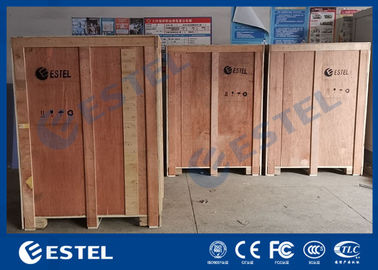

5. بسته کابینت

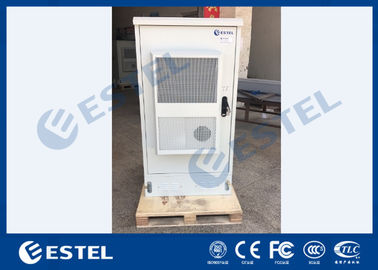

کیف چوبی با پالت
-
