عایق حرارتی 42U محفظه مخابراتی در فضای باز IP55 DC48V تهویه مطبوع
جزئیات محصول
42U محوطه مخابرات در فضای باز
,محوطه مخابرات در فضای باز با عایق حرارتی
,کابینت های مخابراتی IP55 در فضای باز
42U عایق حرارتی محفظه مخابراتی فضای باز IP55 DC48V خنک کننده تهویه مطبوع
1. دامنه کاربرد
کابینت مخابراتی عمدتاً در ایستگاه های پایه ارتباطی مانند سیستم 4G/5G، خدمات یکپارچه ارتباطات/شبکه، ایستگاه سوئیچینگ دسترسی/انتقال، ارتباطات/انتقال اضطراری و غیره استفاده می شود.
2. معرفی کابینه
2.1 مواد کابینت
کابینت از فولاد گالوانیزه تک جداره ضخامت 1.2 میلیمتر با PEF 40 میلیمتر ساخته شده است.
2.2 ساختار کابینه
کابینت شامل ریل 42U 19 اینچی برای نصب تجهیزات می باشد.
2.3 درب و قفل کابینت
کابینت شامل یک درب ورودی، در کل یک در است.درب کابینت از ساختار تعبیه شده استفاده می کند.زاویه باز شدن درب تا 110 درجه و
دستگاه محدودیت درب می تواند زاویه باز شدن را محدود کند.این قفل قفل چهار نقطه ای ضد سرقت است و از قفل پشتیبانی می کند.شامل کلیدهایی برای باز کردن درب
3. ویژگی ها
3.1 کابینت ضد گرد و غبار، ضد آفتاب و باران است که در محیط بیرون استفاده می شود.
3.2 خنک کننده کابینت از کولر گازی DC48V 1500W استفاده می کند.
3.3 شامل یک لامپ LED روشنایی 48 VDC، نصب شده در بالای کابینت.
3.4 شامل دو سنسور درب، یکی برای روشن/خاموش لامپ LED، دیگری برای زنگ درب باز استفاده می شود.
3.5 چیدمان کابینت معقول است که دسترسی کابل، تثبیت و اتصال به زمین را تسهیل می کند.ورودی کابل در پایین کابینت وجود دارد.
4. مشخصات فنی
(1) شرایط محیطی قابل اجرا:
دمای کارکرد: -40 درجه سانتیگراد ~ + 75 درجه سانتیگراد
دمای نگهداری: -50 درجه سانتیگراد ~ + 70 درجه سانتیگراد
دمای حمل و نقل: -50 ° C ~ + 70 ° C
رطوبت نسبی (RH): 5% ~ 99%
فشار هوا: 62 کیلو پاسکال ~ 101 کیلو پاسکال (مشابه با ارتفاع 0 متر تا 5000 متر)
(2) مواد: فولاد گالوانیزه با کیفیت خوب
(3) درمان سطح: رنگ پودری، پوشش RAL 7035 خاکستری روشن پلی استر در فضای باز
(4) حفاظت از نفوذ: IP55
(5) تاخیر شعله: مطابق با تست GB5169.7 A
(6) مقاومت عایق: مقاومت عایق بین دستگاه های زمین و قطعات بدنه کابینت کمتر از 2×104M/500V (DC) نیست.
(7) ولتاژ مقاومت: ولتاژ مقاومت بین دستگاه های زمین و قطعات بدنه کابینت کمتر از 3000 ولت (DC) / 1 دقیقه نیست.
| مورد | تایپ کنید | پارامتر فنی |
| ساختار | بعد، ابعاد، اندازه |
ابعاد خارجی: W*D*H 900*900*2200mm
|
| چیدمان | 1 محفظه | |
| روش نصب تجهیزات | قفسه 19 اینچی، 42U | |
| در، درب | با یک درب جلو و قفل سه نقطه برای کابینت در فضای باز (قفل پشتیبانی) | |
| مواد | فولاد گالوانیزه تک جداره با عایق | |
| حفاظت از ورود | IP55 | |
| کنترل دما | خنک کننده | کولر گازی DC48V |
| نورپردازی | لامپ ال ای دی | لامپ های LED DC48V |
| توزیع قدرت | واحد توزیع نیروی برق |
خروجی DC MCB 63A/1P*1 خروجی DC MCB 32A/1P*1 خروجی DC MCB 16A/1P*2 |
نمودار ابعاد
ابعاد خارجی کابینت (W×D×H): 900mm×900mm×2200mm.
5. دستگاه های الکتریکی
5.1 چراغ سرویس
چراغ سرویس برای دریافت نور اضافی در داخل کابینت استفاده می شود.چراغ سرویس 48VDC در بالای کابینت نصب شده است.
5.2 تهویه مطبوع
کابینت شامل یک عدد کولر گازی DC48V است که بر روی درب کابینت نصب شده است.
5.3 واحد توزیع برق
خروجی DC MCB 63A/1P*1 خروجی DC MCB 32A/1P*1 خروجی DC MCB 16A/1P*2
6. حفاظت از زمین
کابینت شامل میله مسی زمین با پوشش ضد خوردگی می باشد.پیچ های کافی برای ترمینال های اتصال سیم کشی وجود دارد.
7. اتصال و چفت و بست
(1) از اتصال رزوه ای ضد شل به عنوان ساختار و اتصال حامل استفاده کنید.پیچ لنگر برای ثابت کردن کابینت از پیچ و مهره های گالوانیزه گرم استفاده کنید.
(2) لولاهای در از حالت لولای داخلی استفاده می کنند.
8. روش نصب کابینت - پایه کف
8.1 موقعیت سوراخ های نصب در پایه کابینت به شرح زیر است:
8.2 کاربران پایه بتنی پیش ساخته.
8.3 پیچ لنگر 4 عددی M10×120 روی پایه بتنی از قبل تعبیه شده است.فاصله بین پیچ ها مانند نمودار 1 است. ارتفاع در معرض پیچ 40 میلی متر است.
کابینت را روی پایه بتنی قرار دهید، پیچ های لنگر را تراز کنید، سپس مهره ها را پیچ کنید و آنها را با آچار محکم کنید.
8.4 با توجه به وضعیت محل، کابینت را با لیفتراک، جرثقیل یا دستی روی پایه بتنی قرار داده و با پیچ و مهره روی پایه بتنی ثابت کنید.

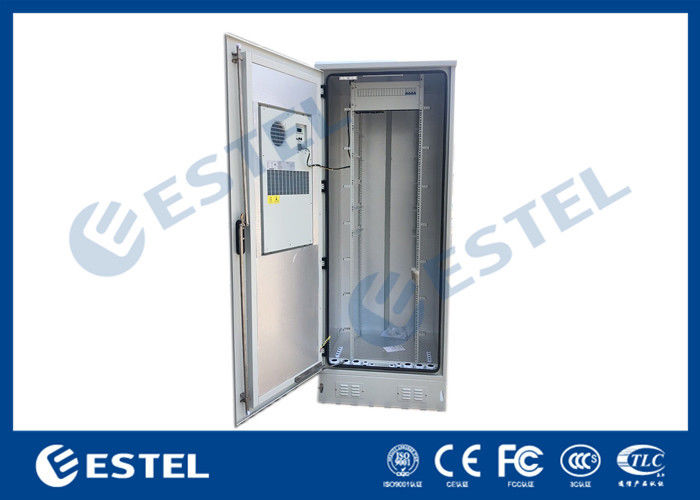

9. تصویر کابینت
10. جزئیات کابینه
11. بسته بندی، حمل و نقل و ذخیره سازی
11.1 بسته بندی
بسته بندی کابینت از نوع چوبی، ضد رطوبت و ضد ضربه است.قسمت بیرونی بسته بندی با علامت ضد رطوبت، علامت ضد ضربه، علامت جهت و غیره رنگ شده است.
11.2 حمل و نقل
کابینت را می توان از راه های حمل و نقل مختلف حمل کرد.در طول حمل و نقل، دمای محیط باید -40 درجه سانتیگراد تا 70 درجه سانتیگراد باشد، رطوبت نسبی باید ≤90٪ (در +30 درجه سانتیگراد) باشد.باید یک سایبان وجود داشته باشد تا محصول از باران و تابش آفتاب جلوگیری کند.بارگیری، تخلیه و جابجایی محصول باید بر اساس تابلوهای حمل و نقل که روی بسته بندی درج شده است انجام شود.
11.3 ذخیره سازی
در انبار، گاز اسیدی، گاز قلیایی یا سایر گازهای مضر باید با الزامات حفاظت از محیط زیست مطابقت داشته باشد.دمای نگهداری: -5°C~45°C، رطوبت نسبی≤75%.
-
