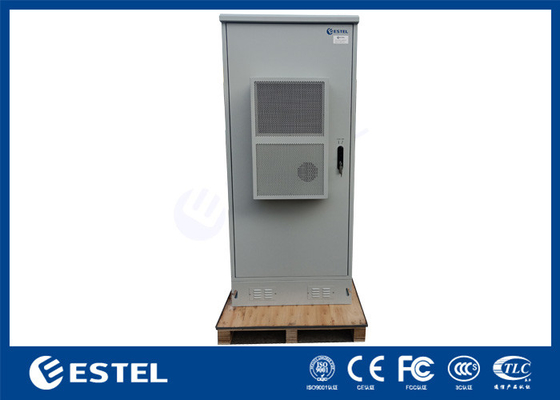

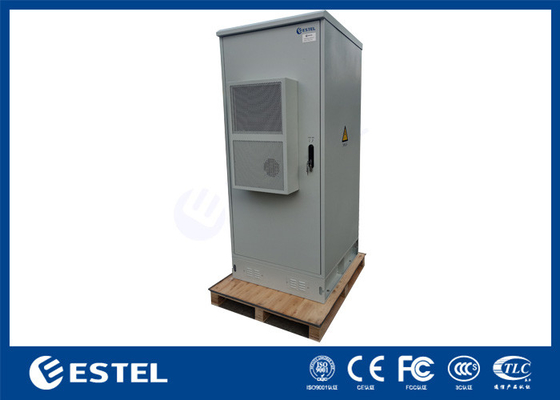

IP55 Outdoor Telecom Cabinet With Power Distribution And Envirenmental Monitoring System
جزئیات محصول
کابینت مخابراتی یکپارچه PDU در فضای باز
,کابینت مخابراتی با توزیع برق
,کابینت مخابراتی با نظارت بر محیط
کابینت مخابراتی فضای باز IP55 با سیستم توزیع نیرو و نظارت بر محیط زیست
1.معرفی کابینه
1.1 مواد کابینت
کابینت از فولاد گالوانیزه، دو جداره، ضخامت: 1.2 میلی متر، با PEF 20 میلی متر ساخته شده است.
1.2 ساختار کابینه
کابینت شامل ریل 19 اینچی برای نصب تجهیزات می باشد.
1.3 درب کابینت و قفل
کابینت شامل یک درب ورودی، در کل یک در است.
درب کابینت از ساختار تعبیه شده استفاده می کند.
زاویه باز شدن درب تا 110 درجه است و دستگاه محدود کننده درب می تواند زاویه باز شدن را محدود کند.این قفل قفل سه نقطه ای ضد سرقت است و از قفل پشتیبانی می کند.شامل کلیدهایی برای باز کردن درب
1.4.امکانات
● طراحی کاملاً جوش داده شده.کامل عرضه شده، آماده استفاده است
● درب ورودی قابل قفل شدن
● کاپوت باران گنجانده شده است
● لوله ورودی کابل پایینی مهر و موم شده
● ریل های قابل تنظیم 19 اینچی در جلو و عقب
● میله زمین
● درزگیر لاستیکی درب جلو
● طراحی کابینت اجازه می دهد تا باد طبیعی از طریق دریچه های فیلتر شده روی درب جلو خنک شود
● برای ارائه یک راه حل مطمئن، تمام اتصالات داخلی در کابینت هستند
● همراه با پایه برای نصب روی زمین، همراه با پوشش کابل برای کابل کشی
● در رنگهای خاکستری، سبز یا رنگهای سفارشی موجود است
2. کابینتفنیپارامتر
| پیکربندی | مورد | پارامتر فنی | |||
| کابینه | مدل | ET9090210UP | |||
| سطح حفاظت | IP55 | ||||
| ابعاد خارجی | H2100mm×W900mm×D900mm (می تواند سفارشی شود) | ||||
| ابعاد داخلی | قفسه 19 اینچی | ||||
| مواد |
فولاد گالوانیزه، ضخامت 1.2 میلی متر، تک جداره. ضخامت قطعات بلبرینگ: 2.0 میلی متر |
||||
| عایق | 20 میلی متر PEF | ||||
| پوشش | پوشش پودری پلی استر | ||||
| رنگ | RAL7035 | ||||
| قفل کردن | سیستم قفل سه نقطه ای ضد سرقت | ||||
| لولا | لولای داخلی | ||||
| گزینه های نصب | کف نصب شده | ||||
| مسیریابی کابل | کابل داخل و خارج از پایین کابینت | ||||
| نگهداری | یک درب جلو، تعمیر و نگهداری جلو | ||||
| خنک کننده | اختیاری | کولر گازی AC | کولر گازی DC | مبدل حرارتی |
تهویه |
| ظرفیت خنک کننده | 1500 وات | 1500 وات | 80W/K | 180CFM | |
| ولتاژ ورودی | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| ارتباط | RS485 | RS485 | RS485 | / | |
| واحد توزیع نیروی برق(سفارشی) |
حفاظت صاعقه درجه B، 40KA ورودی AC: 1*63A/2p؛ خروجی AC:2*16A/1P ورودی DC: 2*32A/1P؛ خروجی DC: 4*16A/1P |
||||
| واحد پایش محیط زیست(اختیاری) |
نصب 19 اینچ، 1U ارتفاع،ولتاژ ورودی 48VDC، پورت ارتباطی: SNMP ورودی مقدار سوئیچینگ غیرفعال 9 طرفه، ورودی مقدار سوئیچینگ فعال 6 طرفه، خروجی رله 6 طرفه. |
||||
| دیگران | لامپ LED 48 VDC برای روشنایی، سوئیچ LED | ||||
| محیط | دمای کاری | -40℃ ~+55℃ (+تابش خورشیدی) | |||
| دمای ذخیره سازی | -40℃~+70℃ | ||||
| رطوبت کاری | 5٪ ~ 95٪ (بدون تراکم) | ||||
| ارتفاع کاری | 0 تا 4000 متر | ||||
3نمودار کابینت:
4.شرایط کاری
(1) شرایط محیطی قابل اجرا:
دمای کارکرد: -40 درجه سانتیگراد ~ + 75 درجه سانتیگراد
دمای نگهداری: -50 درجه سانتیگراد ~ + 70 درجه سانتیگراد
دمای حمل و نقل: -50 ° C ~ + 70 ° C
رطوبت نسبی (RH): 5% ~ 99%
فشار هوا: 62 کیلو پاسکال ~ 101 کیلو پاسکال (مشابه با ارتفاع 0 متر تا 5000 متر)
(2) مواد: فولاد گالوانیزه با کیفیت خوب
(3) درمان سطح: رنگ پودری، پوشش RAL 7035 خاکستری روشن پلی استر در فضای باز
(4) حفاظت از نفوذ: IP55
(5) تاخیر شعله: مطابق با تست GB5169.7 A
5. کابینتلوازم جانبی
چراغ سرویس
کولر گازی DC
واحد توزیع برق
واحد پایش محیط زیست
نقاشی کولر گازی:
7. بسته بندی - بسته بندی مورد چوبی
-
