کابینت مخابراتی IP55 38U 304 استیل تک جداره به ضخامت 1.2 میلی متر با DDF
جزئیات محصول
کابینت مخابراتی فولادی ضد زنگ
,کابینت مخابراتی با ضخامت 1.2 میلی متر
,محفظه مخابراتی فولادی بی ثبات
کابینت مخابراتی IP55 39U 304 تک جداره استیل ضد زنگ به ضخامت 1.2 میلی متر با DDF
مدل: ET7570200-EQ
1. فضای بازاپلیکیشن کابینت تلکام
این کابینت برای طیف گسترده ای از کاربردهای مخابراتی و صنعتی مانند:
(1) شبکه های دسترسی رادیویی (2G، 3G، 4G/LTE/WiMax)
(2) شبکه های نوری
(3) DSL
(4) تلویزیون کابلی
(5) راه آهن و مترو
2. ویژگی های کابینت مخابراتی در فضای باز
(1) قفسه استاندارد 19 اینچی برای نصب
(2) IP55
(3) چیدمان کابینت معقول است که دسترسی کابل، تثبیت و اتصال به زمین را تسهیل می کند.سوراخ های ورودی به صورت جداگانه برای کابل برق، کابل سیگنال و کابل نوری وجود دارد.
(4) تمام کابل های مورد استفاده در کابینت از مواد مقاوم در برابر شعله ساخته شده اند.
(5) کابینت ضد گرد و غبار، ضد آفتاب و باران است که در محیط بیرون استفاده می شود.
(6) خنک کننده کابینت: تهویه مطبوع.
چراغ LED (7)-48VDC هنگام باز شدن درب روشن می شود
(8) واحد توزیع برق سفارشی
3. پارامترهای فنی کابینت مخابراتی در فضای باز
| مورد | تایپ کنید | پارامتر فنی |
| ساختار | بعد، ابعاد، اندازه | ابعاد خارجی: H×W×D 2000×750×700mm |
| چیدمان | 1 محفظه | |
| در، درب | دارای یک درب جلو و قفل ضد سرقت سه نقطه برای کابینت در فضای باز (قفل پشتیبانی) | |
| مواد | 304 فولاد ضد زنگ تک جداره با عایق | |
| حفاظت از ورود | IP55 | |
| کنترل دما | خنک کننده | کولر و پنکه |
| نورپردازی | لامپ ال ای دی | لامپ ال ای دی 48 ولت |
| درجه حرارت | درجه حرارت | دمای کار: -40 تا +55 درجه سانتیگراد |
| دمای نگهداری: -50 ° C ~ + 70 ° C | ||
| دمای حمل و نقل: -50 ° C ~ + 70 ° C | ||
| رطوبت | رطوبت نسبی | 5% تا 100% |
| فشار | فشار هوا | 62kpa ~ 101kpa (مشابه 0m ~5000m ارتفاع) |
| شدت تابش | شدت تابش خورشیدی | 1120 × (1±5%) وات بر متر مربع |
4. لیست لوازم جانبی کابینت Telcom Outdoor
| خیر | مورد | تعداد | واحد | مشخصات |
| 1 |
مخابرات در فضای باز کابینه |
1 | تنظیم |
(1) ابعاد خارجی: H×W×D 2000×750×700mm (2) یک محفظه: شامل قفسه 19 اینچی (3) با یک درب جلو و قفل ضد سرقت سه نقطه برای کابینت در فضای باز (قفل پشتیبان) (4) جنس: فولاد ضد زنگ 304، تک دیوار با عایق |
| 2 | تهویه کننده هوا | 1 | تنظیم | ظرفیت خنک کننده: 2000W;منبع تغذیه: DC48V |
| 3 | پنکه | 2 | کامپیوتر | DC48V |
| 4 | سنسور لامپ ال ای دی | 1 | کامپیوتر | برای کنترل روشن/خاموش لامپ LED استفاده می شود |
| 5 | لامپ ال ای دی | 1 | کامپیوتر | DC48V، برای روشنایی در کابینت استفاده می شود |
| 6 | DDF | 1 | تنظیم |
(1) مدل: MPX108-SM16 (2) ظرفیت: 16 سیستم (3) اندازه: H×W×D 110×485×95mm (4) روش اتصال: حالت SIEMENS (5) از جمله کابل و لوازم جانبی مربوطه، مشخصات سر کابل: 75-2-1 |
| 7 | بسته | 1 | تنظیم | جعبه چوبی |
5. نمودار ابعاد

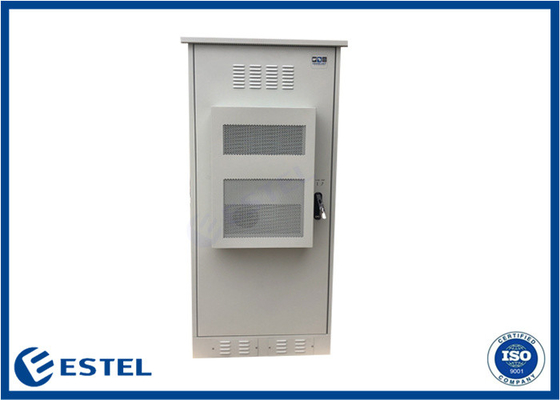

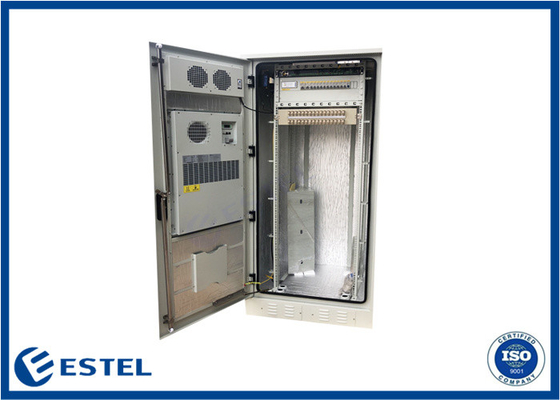

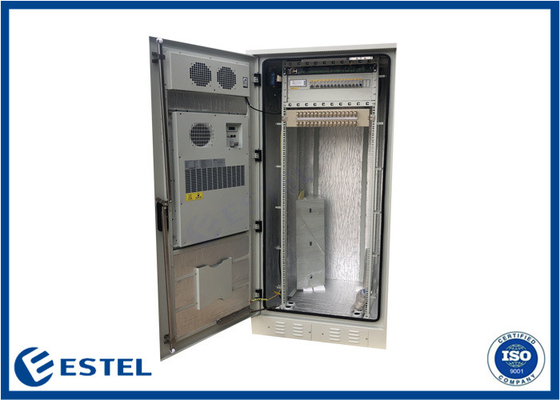

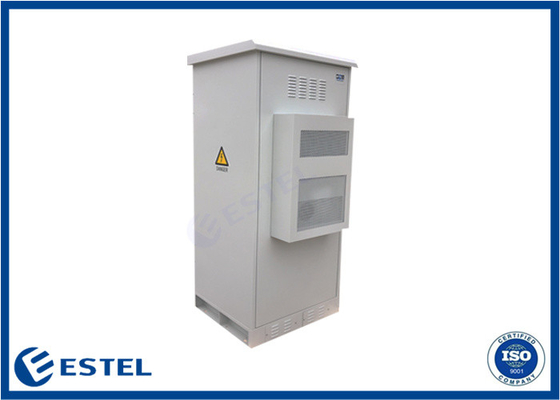

6. تصاویر کابینت
7. حفاظت از زمین
- کابینت شامل میله مسی زمین با پوشش ضد خوردگی می باشد.پیچ های کافی برای ترمینال های اتصال سیم کشی وجود دارد.
- قسمت فلزی کابینت باید به هم متصل شده و با میله اتصال به زمین متصل شود.مقاومت اتصال بین هر دو نقطه کمتر از 0.1Ω است.
- ارت حفاظتی سایر تجهیزات داخل کابینت باید به میله اتصال به زمین متصل شود.
- کابینت شامل میله مسی زمین با پوشش ضد خوردگی می باشد.پیچ های کافی برای ترمینال های اتصال سیم کشی وجود دارد.
- قسمت فلزی کابینت باید به هم متصل شده و با میله اتصال به زمین متصل شود.مقاومت اتصال بین هر دو نقطه کمتر از 0.1Ω است.
- ارت حفاظتی سایر تجهیزات داخل کابینت باید به میله اتصال به زمین متصل شود.
-
