20U 1.2m ارتفاع کف نصب تجهیزات محفظه در فضای باز 19 اینچ کابینت قفسه
جزئیات محصول
محفظه بیرونی 20U نصب شده روی کف
,محفظه قفسه ای 19 اینچی از فولاد گالوانیزه
,PEF عایق 19 اینچ قفسه کابینت
20U 1.2m ارتفاع طبقه نصب شدهدر فضای بازمحفظه19 اینچ ریککابینت تجهیزات
1مشخصات کابینت مخابراتی.20U
● ساخت و ساز سنگین در فضای باز
● 20 واحد قفسه (RU) ، ریل استاندارد 19 ′′
● دسترسی جلو (رسیدن عقب اختیاری)
● سیستم قفل سه نقطه ای ضد سرقت
● پوشش پودری بیرونی، ضد خوردگی
● رنگ استاندارد: خاکستری روشن، RAL7035
● ورودی کابل در پایین کابینت
● میله ی زمین گیری را اضافه کنید
● قفل درب را اضافه کنید
● راه حل های خنک کننده اختیاری: تهویه هوا، تهویه هوا، مبادله گرما
2. درجه IP کابینت
محافظت از نفوذ IP55 است، ما می توانیم کابینت IP65 را بر اساس مشتریان واقعی ارائه دهیم.
-از ماده گالوانیزه ی سنگین ساخته شده
درهای جلو و عقب از قفل ضد سرقت سه نقطه ای استفاده می کنند. قفل درب یک ساختار قفل سه نقطه ای بالا، وسط و پایین را تشکیل می دهد.اثر قفل کردن امن و قابل اعتماد است.
-ستانداردي 19 اينچ پايه نصب
-درها با قفل سیستم قفل فولاد قفل شده (پایان PADLOCK)
- آن را در ریشه زمین نصب شده است و یا بالاتر از زمین ستون سیستم پایه با "فراست دفن"
ورودی کابل از طریق پایه به عنوان استاندارد با ورودی جانبی یا سقف در دسترس بر اساس درخواست است.
3دستورات کابینه
برای کسانی که نیاز به چیزی بیشتر از فقط کابینت استاندارد، این سری نیز می تواند ارائه یک واقعا امنیت از راه حل سفارشی با بسیاری از گزینه های موجود،ارائه یک محیط کنترل شده با آب و هوا برای هر تجهیزات الکترونیکی، پانل های باربری الکتریکی و راه حل های ورود کابل.این یک محیط امن و کنترل آب و هوا را برای هر تجهیزات الکترونیکی فراهم می کند.
این کابینت 1200 میلی متر ارتفاع و 600 میلی متر عرض و 600 میلی متر عمق دارد. این کابینت بهترین انتخاب برای نیازهای قفسه های بیرونی است.
- انطباق استاندارد جدول
| استاندارد | توضیحات |
| GB/T 17626.7-1998 | سازگاری الکترومغناطیسی |
| GB47061 | ایمنی لوازم خانگی و لوازم الکتریکی با استفاده مشابه |
| GB47981 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - ذخیره سازی |
| GB47982 | شرایط زیست محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - حمل و نقل |
| GB47983 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - استفاده |
- کابینتTپارامترهای فنی
| پیکربندی | ماده | پارامتر فنی |
| کابینت | مدل | ET6060120-EQ |
| سطح حفاظت | IP55 | |
| ابعاد بیرونی | H1200mm × W600mm × D600mm | |
| ابعاد داخلی | 19 اينچ 20 يو | |
| مواد |
فولاد گالوانیزه، ضخامت 1.2 میلی متر، یک دیوار ضخامت قطعات ناقل: 2.0mm |
|
| عایق بندی | PEF | |
| پوشش | Pپوشش پودری اولیستر | |
| رنگ | RAL7035 | |
| قفل کن | سیستم قفل سه نقطه ای ضد سرقت | |
| پیچ و تاب | پیچ داخلی | |
| گزینه های نصب | نصب روی کف | |
| راه اندازی کابل | کابل داخل و خارج از پایین کابینت | |
| نگهداری | يه در جلوي، يه در پشت | |
| خنک کننده |
AC دستگاه تهویه مطبوع |
500 ولت 220 ولت 50 هرتز نصب روي در ورودي |
| سایر محصولات | لامپ LED | |
| کلید نگهبان ورودی | ||
| محیط زیست | دمای کار | -40°C~+55°C (+ اشعه خورشیدی) |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((بدون فشرده سازی) | |
| ارتفاع کاری | 0 تا 4000 متر | |

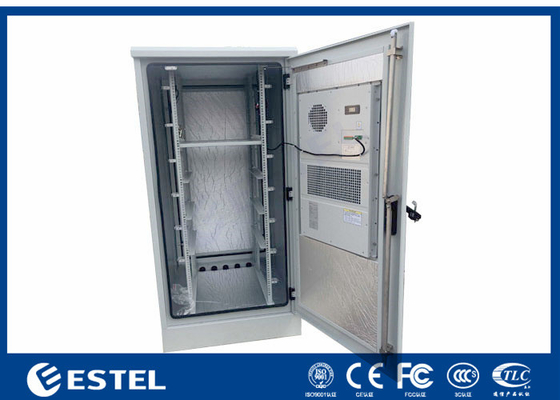

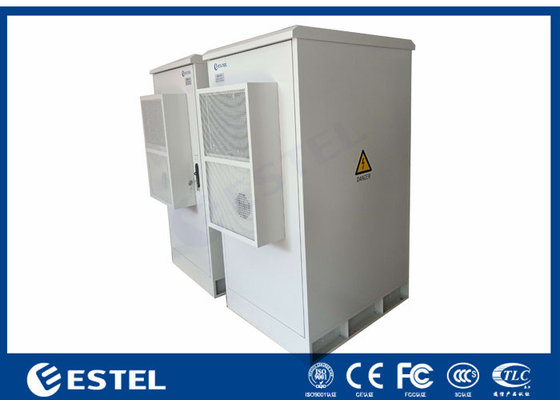

- کابینتعکس ها
ورق اطلاعات تهویه مطبوع:
1) معرفی محصول
2) تهویه مطبوع یک نوع محصول خنک کننده خود توسعه یافته برای کابینت است.تجهیزات الکترونیکی داخلی نسبت به دمای محیط حساس هستند و باید از لحاظ داخلی و خارجی کاملاً جدا شوند.. این محصول دارای چندین عملکرد، قابلیت اطمینان بالا، و دارای ویژگی است که آن را می تواند شروع به کار بدون اشکال زدایی پیچیده پس از قدرت.
3) فن در مسیر هوا چرخه داخلی جذب هوا گرم از سمت بالا برای ایجاد تبادل گرما هوا توسط باله های تبخیرگر، و هوا خنک شده را از سمت پایین تهویه مطبوع ارسال می کند.هوا در کابینت می تواند چرخه به منظور دستیابی به هدف کاهش درجه حرارتدر همین حال، فن در مسیر هوای چرخه خارجی هوا سرد خارجی را از سمت پایین جذب می کند و هوا گرم را از سمت بالا پس از تبادل گرما تخلیه می کند.
4)
5) پارامترهای تکنولوژی کولر هوا
6) نقشه نصب
8.سیستم های خنک کننده مختلفبراي انتخاب شما
- سیستم خنک کننده تهویه طبیعی
- سیستم خنک کننده کولر AC/DC
- سیستم خنک کننده مبادله گرما
- سیستم خنک کننده فن
- سیستم خنک کننده TEC

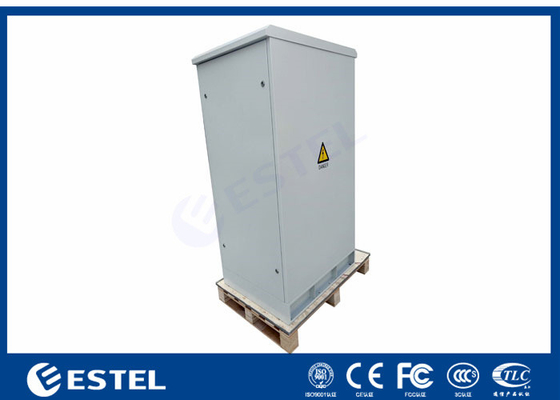

بسته بندی و حمل و نقل
بسته بندی کابینت استفاده از چوبی بدون دود است که برای صادرات مناسب است. این بسته ضد رطوبت، ضد ضربه و srong برای اطمینان از حمل و نقل امن است.
-
