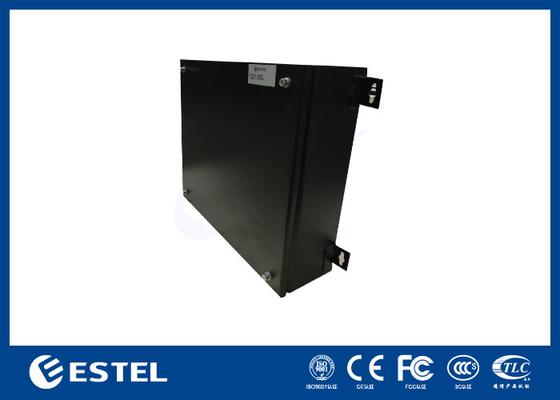

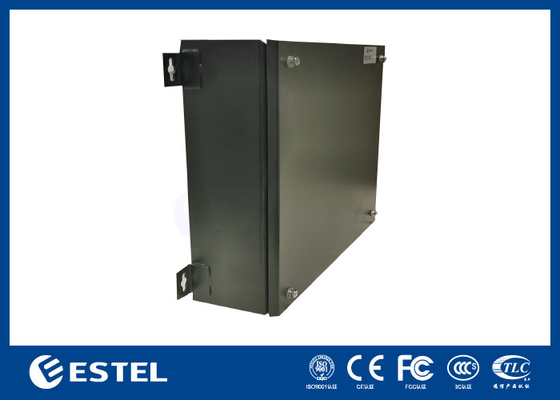

یک درب ورودی مخابرات کابینت بیرونی فولاد گالوانیزه دیوار نصب شده
جزئیات محصول
کابینت دیواری بیرونی مخابرات
,یک کابینت دروازه مخابراتی
,کابینت بیرونی مخابراتی نصب شده روی دیوار
گالوانیزه فولاد درب دیوار نصب کابینت درب کابینت مخابرات
1. کابینت نصب شده روی دیوارمقدمه
کابینت بیرونی به طور گسترده ای در اپراتورهای مخابرات استفاده می شود. سایت های مخابرات تلفن همراه، پناهگاه های کوچک در فضای باز، کابینت های کنترل الکتریکی راه آهن، پلیس الکترونیکی، ایستگاه های پایه ارتباطی،ایستگاه های تشخیص هوای بیرونی، کابینت های کنترل خورشیدی و غیره
2. کابينهویژگی ها
طراحی یک دیواری فشرده و سبک
بالاترین حفاظت در برابر خوردگی
دارای یک سقف یکپارچه
ضخامت صفحه: 2.0mm
با عایق حرارتی ، پوشش پودری پلی استر با حفاظت UV
بسته بندی غیر متخلخل PUR مناسب برای دمای شدید
طرح کاملاً جوش داده شده، کامل عرضه شده، بدون نیاز به مونتاژ
پایان سطح: کاهش چربی، ترشح، شستشوی فسفری، تمیز کردن و پوشش پودری
3دستورات کابینه
این کابینت با ارتفاع 500 میلی متر و عرض 500 میلی متر و عمق 150 میلی متر است. این کابینت یک راه حل مناسب برای پروژه هایی با الزامات بالا در مورد آب و هوای پایدار در قفسه است.آنها به طور خاص برای نصب بر روی یک ستون طراحی شده اند.
4لوازم اختیاری:
● واحد توزیع برق: می تواند نیازهای سیستم قدرت عملکرد عادی و نگهداری تجهیزات را برآورده کند
●سنسورها: می توانند دمای داخلی، رطوبت، آتش / دود، حالت باز شدن درب را کنترل کنند.
● نور: یک قطعه چراغ لوله LED برای روشنایی در داخل است و بر روی پوشش بالا نصب شده است.
● قفسه قوی در داخل برای مجهز شدن با تجهیزات مخابراتی، منبع برق، دستگاه کنترل دمای و سایر لوازم جانبی.
● نمایشگر دیجیتالی تنظیم دمای هوا، آژیر دمای هوا، پارامترهای دمای داخل و خارج و انواع دیگر اطلاعات آژیر و غیره
5. کابينت Tپارامترهای فنی
| پیکربندی | ماده | پارامتر فنی |
| کابینت | مدل | ET501550W |
| سطح حفاظت | IP66 | |
| ابعاد بیرونی | H500mm × W500mm × D150mm | |
| ابعاد داخلی | یک قسمت با صفحه نصب | |
| مواد | ضخامت صفحه: 2.0mm | |
| عایق بندی | اختیاری | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | سیاه | |
| در | يه در جلويثابت کردن با چهار پیچ M8 | |
| پیچ و تاب | پیچ داخلی | |
| گزینه های نصب | نصب روی دیوار | |
| راه اندازی کابل | کابل داخل و خارج از پایین کابینت | |
| خنک کننده | تهویه مطبوع DC | اختیاری |
توزیع برقواحد | ورودی AC:1×2P/63A AC SPD:SPD40/60KA خروجی AC:5×1P/16A خروجی DC:1×1P/32A,2×1P/16A,2×1P/6A | |
| حسگرها ((اختیاری) | 2pcs × سنسور درب، 1pc × سنسور دما و رطوبت | |
| سایر موارد ((اختیاری) | لامپ LED 48VDC برای روشنایی. | |
| محیط زیست | دمای کار | -40°C ~ +55°C (+ اشعه خورشیدی) |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((بدون فشرده سازی) | |
| ارتفاع کاری | 0 تا 4000 متر | |
6. مقدمه کابینه
- ساختار کابینه

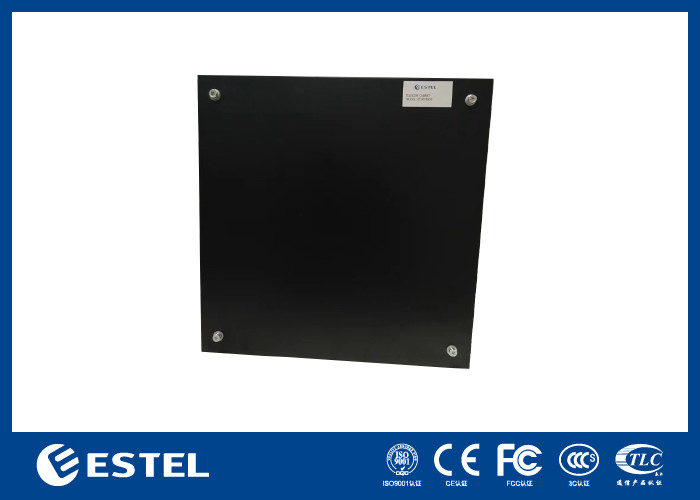

کابينت شامل يک در جلوي است.
- درب کابینت و قفل
کابینت شامل یک درب جلویی است. درب کابینت از ساختار جاسازی شده استفاده می کند. درب با چهار پیچ M8 ثابت می شود.
7.ویژگی ها
- کابینت ضد گرد و غبار، ضد آفتاب و ضد باران است که در محیط بیرون استفاده می شود.
- تمام کابل ها، مهر و موم و عایق گرما استفاده شده در کابینت از مواد ضد شعله ساخته شده اند.
8.فنیSشکم
(1) شرایط محیطی قابل استفاده:
دمای کار: -40°C ~ + 55°C
دمای نگهداری: -50°C ~ + 70°C
دمای حمل: -50°C ~ + 70°C
رطوبت نسبی (RH): 5٪ تا 99٪
فشار هوا: 62kPa ~ 101kPa (مانند ارتفاع 0m ~ 5000m)
- ماده: فولاد گالوانیزه با کیفیت خوب
- درمان سطحی: از روغن پاک کردن، از خشکی، فسفات ضد زنگ (یا گالوانیزاسیون) ، پوشش پودری.
- حمل بار کابینت: ≥600kg
- حفاظت از نفوذ: IP66
- مقاومت در برابر شعله: مطابق با آزمون GB5169.7 A
- مقاومت عایق بندی: مقاومت عایق بندی بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 2×104M/500V ((DC) نیست.
- ولتاژ مقاومت: ولتاژ مقاومت بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 3000V ((DC) / 1 دقیقه نیست.
مقاومت مکانیکی: هر سطح می تواند فشار عمودی >980N را تحمل کند؛ پس از باز شدن درب، انتهای بیرونی آن می تواند فشار عمودی >200N را تحمل کند.
9.نمودار ابعاد
-
