کابینت های برق بیرونی 38U با تهویه مطبوع
جزئیات محصول
38U کابینت های محفظه های الکتریکی بیرونی
,کابینت های بیرونی برق IP55
,محفظه های برق بیرونی ایستگاه پایه
ضد آب 38U یک دیواری کابینت های برق بیرونی با تهویه مطبوع
1ساختار کابینت بیرونی
(1) ابعاد بیرونی W×D×H 750×750×2000mm
(2) یک قسمتفضای آزاد 38U
(3) یک درب جلویی؛ با قفل ویژه برای کابینت بیرونی (قفل پشتیبان)
(4) مواد: فولاد گالوانیزه؛ یک دیوار، ضخامت: 1.2mm، با عایق حرارتی PEF 20mm.
(5) پایان دادن به سطح: کاهش چربی، ترشح، شستن فسفر، تمیز کردن و پوشش قدرت.
2کابينت مخابراتي ضد آب و هوا ویژگی ها
- مواد: فولاد گالوانیزه با کیفیت خوب
- درمان سطحی: از روغن کردن، از خشک کردن، فسفات ضد زنگ (یا گالوانیزه کردن) ، پوشش پودری.
- حمل بار کابینت: ≥400kg
- حفاظت از نفوذ: IP55
- مقاومت در برابر آتش: مطابق با GB5169.7 آزمون A
- مقاومت مکانیکی: هر سطح می تواند فشار عمودی > 980N را تحمل کند؛ پس از باز کردن درب، انتهای بیرونی آن می تواند فشار عمودی > 200N را تحمل کند.
- مقاومت عایق بندی: مقاومت عایق بندی بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 2 × 104M / 500V ((DC) نیست.
- ولتاژ مقاومت: ولتاژ مقاومت بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 3000V ((DC) / 1 دقیقه نیست.
3قاب برقی جدول 1 انطباق با استاندارد
| استاندارد | توضیحات |
| GB/T 17626.7-1998 | سازگاری الکترومغناطیسی |
| GB47061 | ایمنی لوازم خانگی و لوازم الکتریکی با استفاده مشابه |
| GB47981 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - ذخیره سازی |
| GB47982 | شرایط زیست محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - حمل و نقل |
| GB47983 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - استفاده |

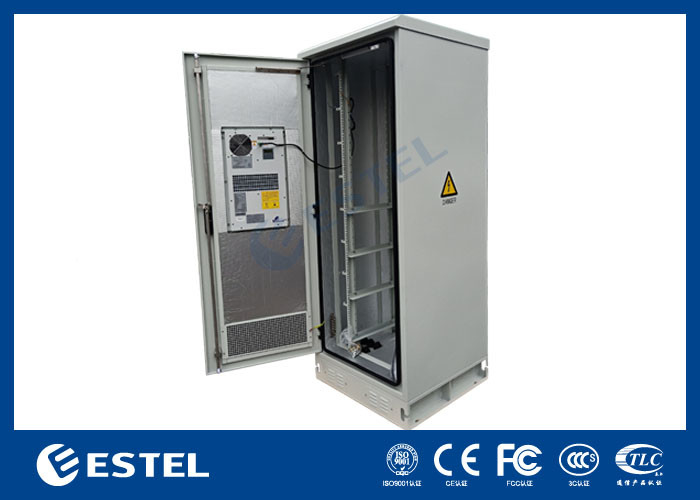

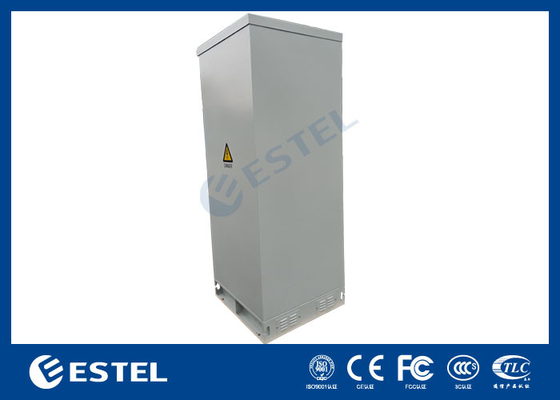

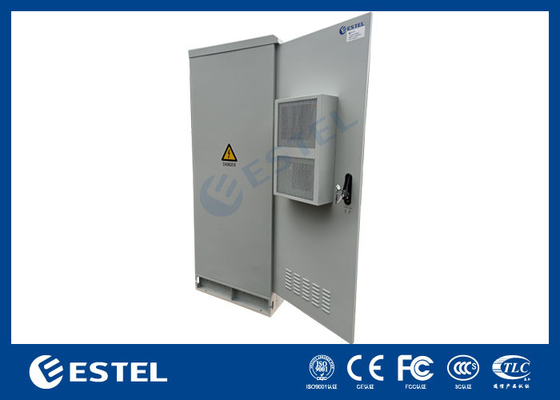

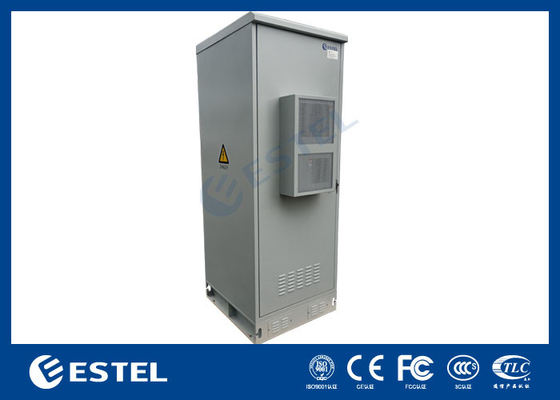

4. کابینت نصب شده روی کف عکس ها و نمودار
5کابینت با پارامترهای فنی تهویه مطبوع
| ماده | نوع | پارامتر فنی |
| ساختار | ابعاد |
ابعاد بیرونی: W*D*H 750*750*2000mm |
| طرح بندی | یک قسمت | |
| روش نصب تجهیزات | 19 ′′ قفسه، 38U فضای آزاد | |
| در | با یک درب جلویی و قفل سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) | |
| مواد | فولاد گالوانیزه، دیواری واحد با عایق | |
| عایق گرما | 20mm PEF | |
| حفاظت از ورود | IP55 | |
| راه نصب | از مواد شیمیایی: | |
| کنترل دما | خنک کننده | تهویه مطبوع |
| نورپردازی | لامپ LED | لامپ LED |
| درجه حرارت | درجه حرارت | دمای کار: -40°C ~ +55°C |
| دمای ذخیره سازی: -50°C ~ + 70°C | ||
| دمای حمل: -50°C ~ +70°C | ||
| رطوبت | رطوبت نسبی | 5٪ تا 95٪ |
| فشار | فشار هوا | 62kpa ~ 101kpa (مانند ارتفاع 0m ~ 5000m) |
| شدت تشعشعات | شدت تابش خورشیدی | 1120 × (1±5%) W/m2 |
6. کابینتلیست لوازم جانبی
| نه، نه | ماده | مقدار | واحد | مشخصات |
| 1 | کابینت برق بیرونی | 1 | تنظیم شده |
(1) ابعاد بیرونی: W*D*H۷۵۰*۷۵۰*۲۰۰۰ میلی متر (2) یک محفظه: 19، 38U (3)با یک درب جلویی و قفل سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) (4) مواد: فولاد گالوانیزه، یک دیوار با عایق بندی |
| 2 | تهویه مطبوع | 1 | تنظیم شده | ظرفیت خنک کننده: 600W، منبع برق: 48VDC |
| 3 | لامپ LED | 1 | PC | 48VDC |
| 4 | بسته بندی | 1 | تنظیم شده | جعبه چوبی |
7چراغ ال ای دی و سنسور درب
چراغ LED در بالای کابینت نصب شده است.
8.نصب کف
- کابینت شامل میله ی مسی زمین دار با پوشش ضد خوردگی است. پیچ های کافی برای سیم کشی پایانه های اتصال وجود دارد.
- قسمت فلزی کابینت باید به یکدیگر متصل شود و با میله زمین متصل شود. مقاومت اتصال بین هر دو نقطه کمتر از 0.1Ω است.
- زمین گیری محافظ دیگر تجهیزات داخل کابینت باید به میله زمین متصل شود.
9. خنک کننده
تهویه مطبوع
ظرفیت خنک کننده: 600W
منبع برق: 48VDC
روي در ورودي نصب شده
10بسته بندی و حمل و نقل
بسته بندی کابینت استفاده از چوبی بدون دود است که برای صادرات مناسب است. این بسته ضد رطوبت، ضد ضربه و srong برای اطمینان از حمل و نقل امن است.
-
